对比考证
对考证部分不感兴趣的看官可以直接跳过这一部分，直接到下面的成品展示。对比考证主要参考《东风乍起-中国强-5飞机传记》。

首先，针对套件给出的涂装方案，方案A本意可能是想做强5C；墨绿色涂装的方案B则是强5D型；方案C是出口巴基斯坦的强5III型；方案D则是携带氢弹的强5甲型

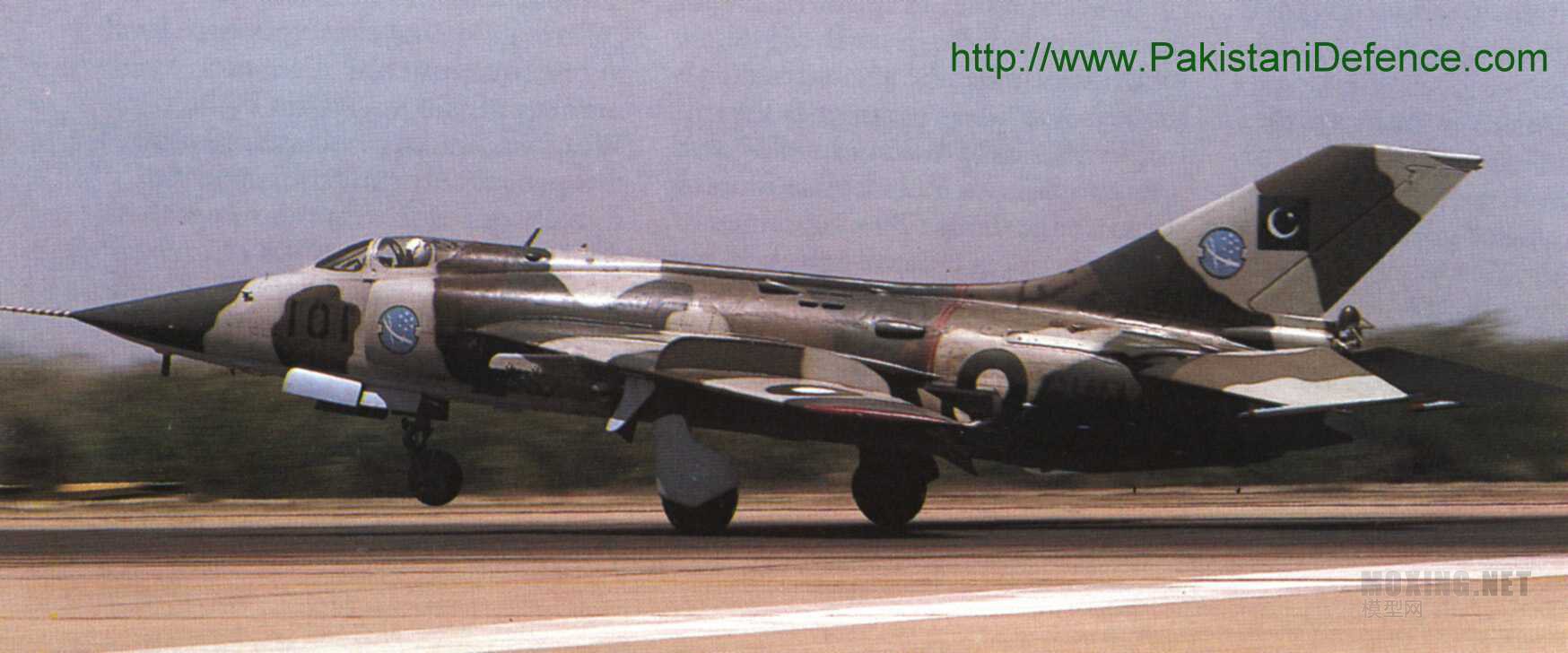

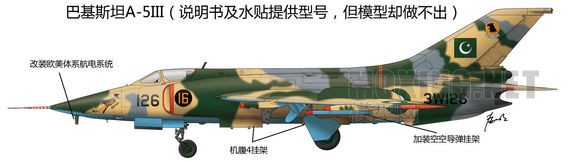

方案C巴基斯坦强5III的照片

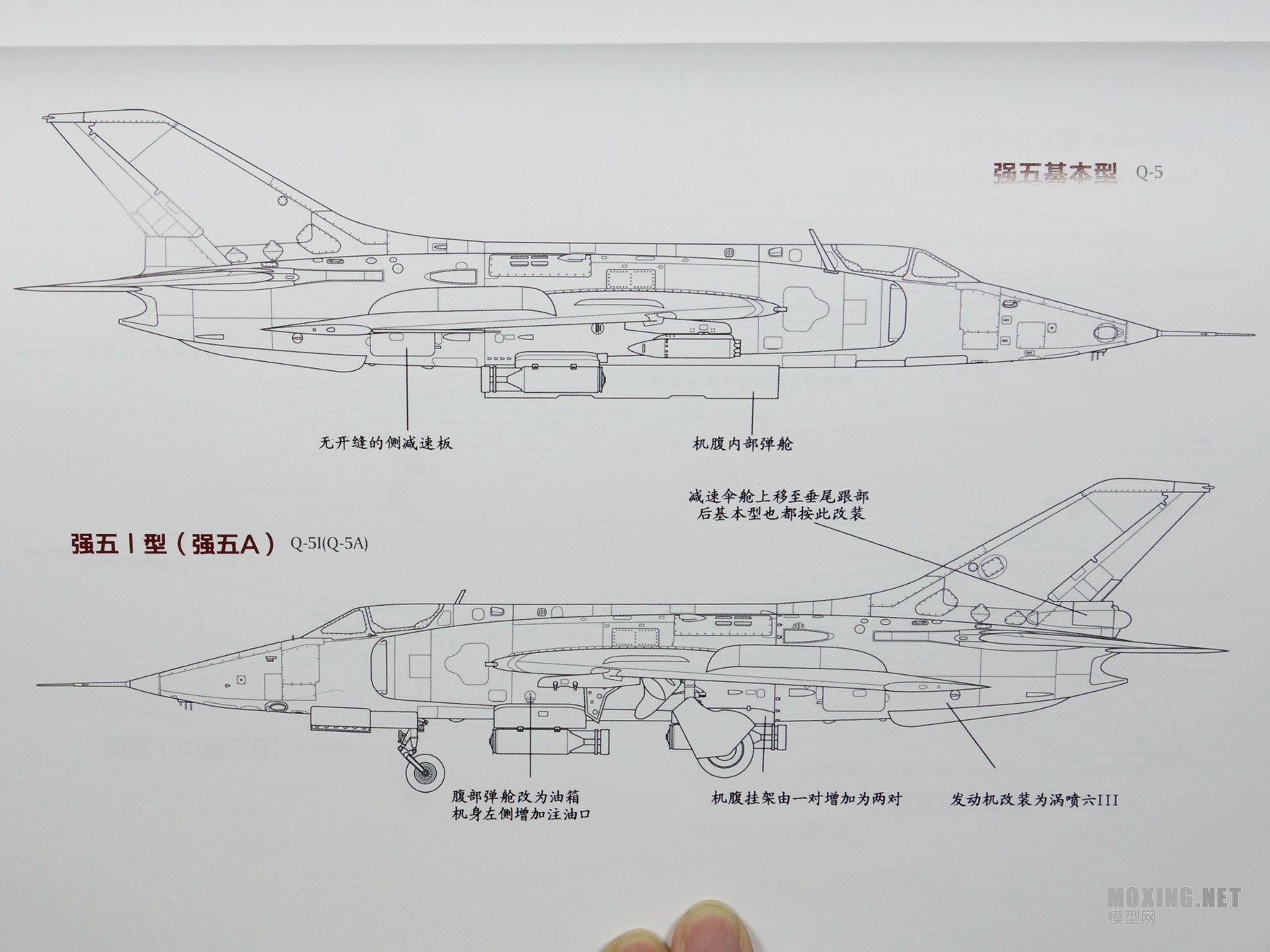

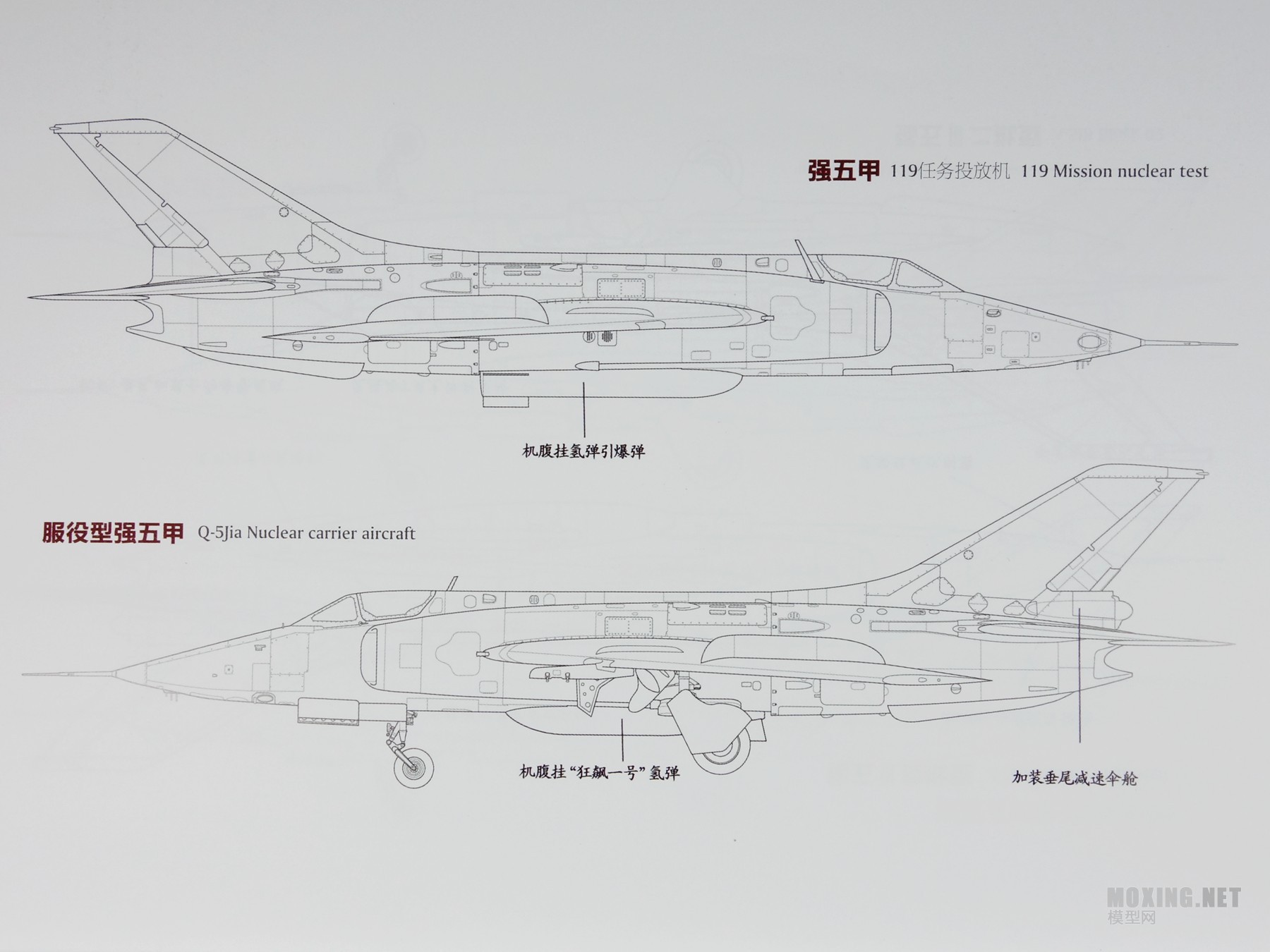

根据《东风乍起》一书的资料，强5基本型、强5C、强5D、强5III、强5甲特征分别如下

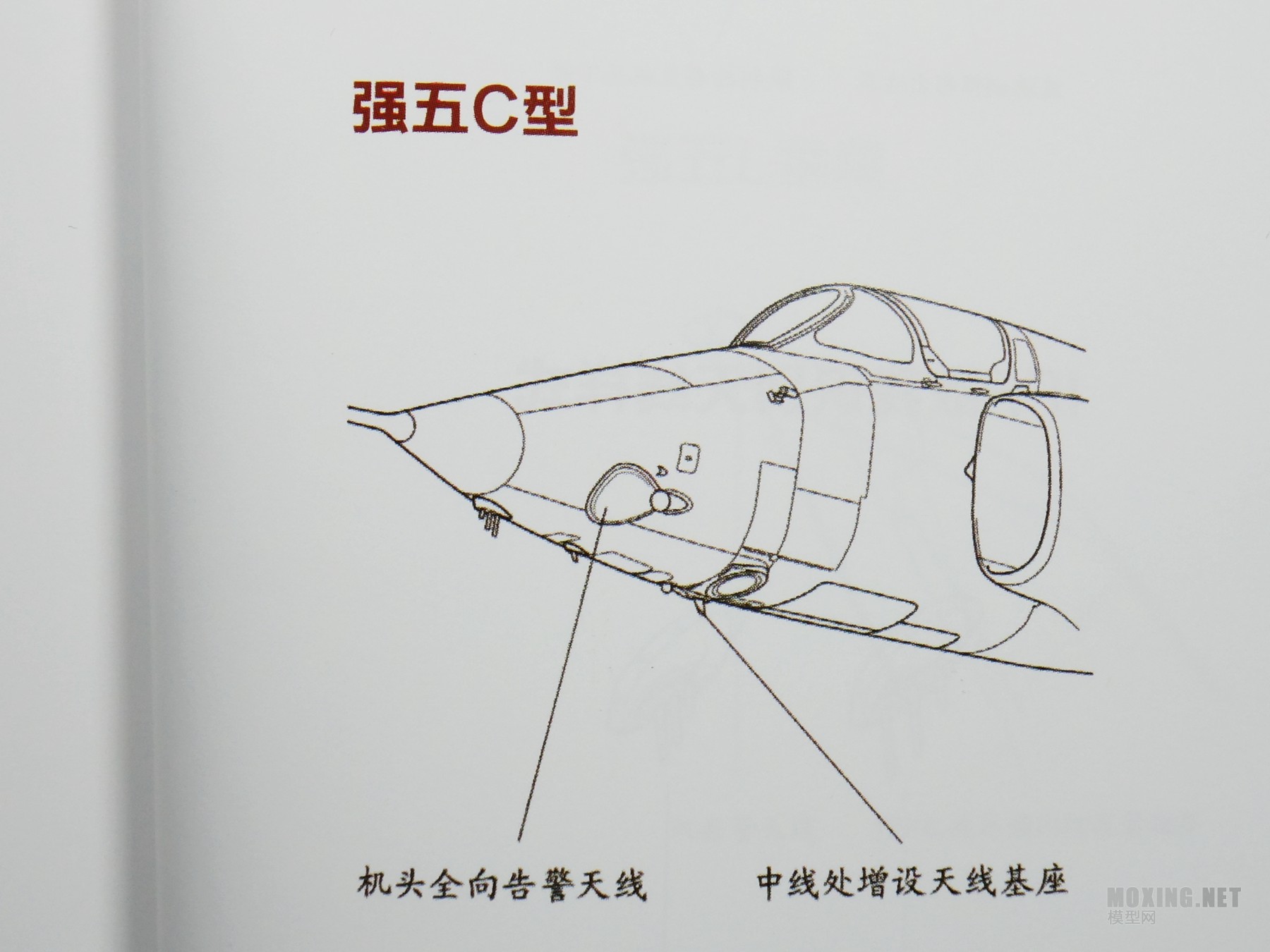

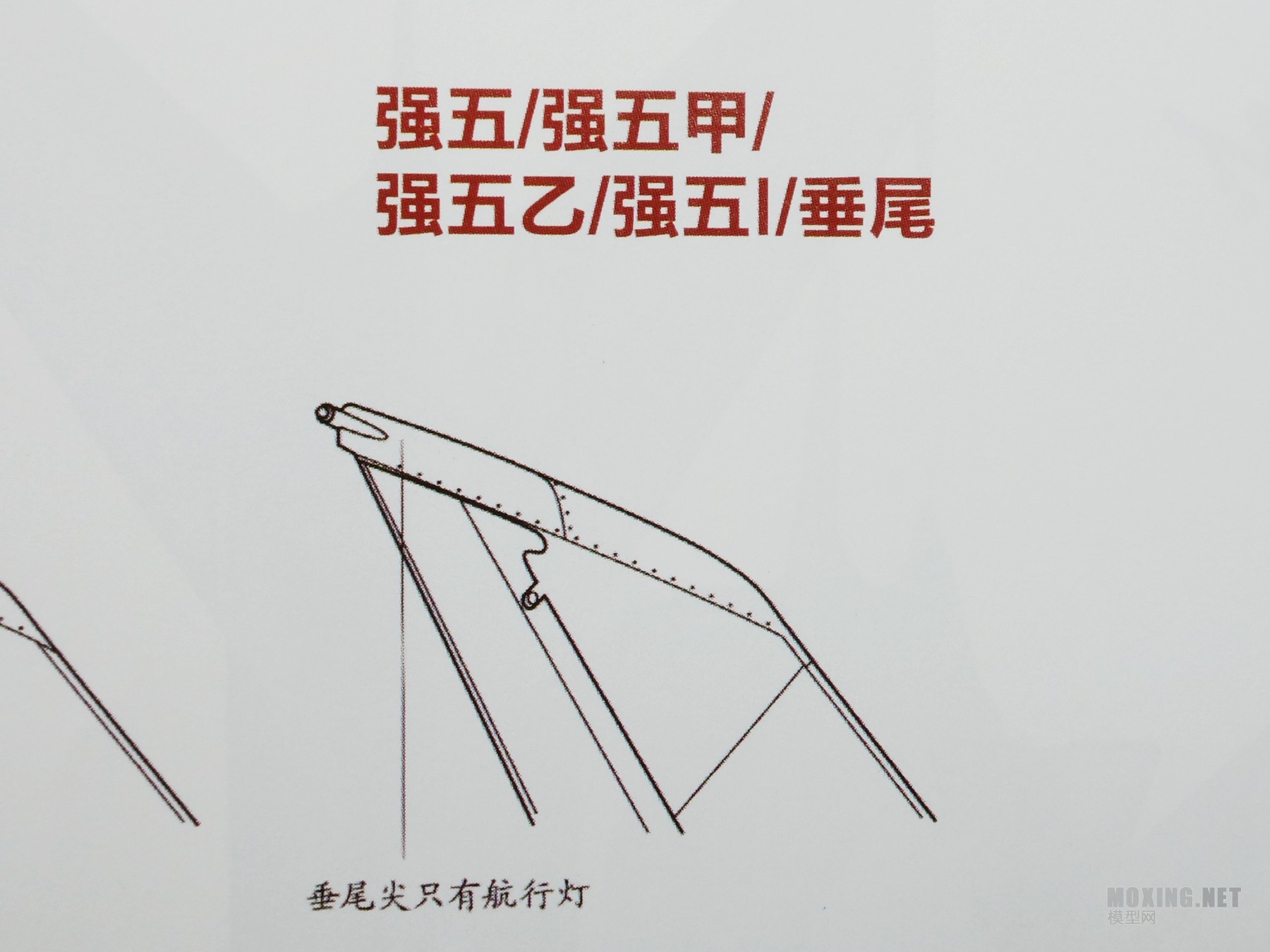

各型号的机头和垂尾外形特点如下

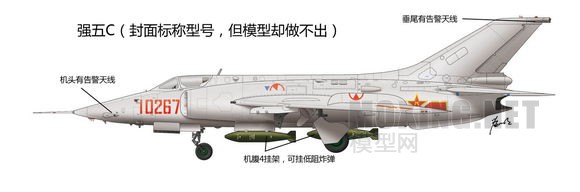

而套件的问题是，机头和垂尾没有雷达告警器（强5基本型的特征），套件只给出2个机腹挂架（强5基本型的特征），因此做不成A方案的强5C



机头和垂尾没有雷达告警器和其他天线（强5早期几个型号的特征），套件只给出2个机腹挂架（强5基本型的特征），因此做不成B方案的强5D

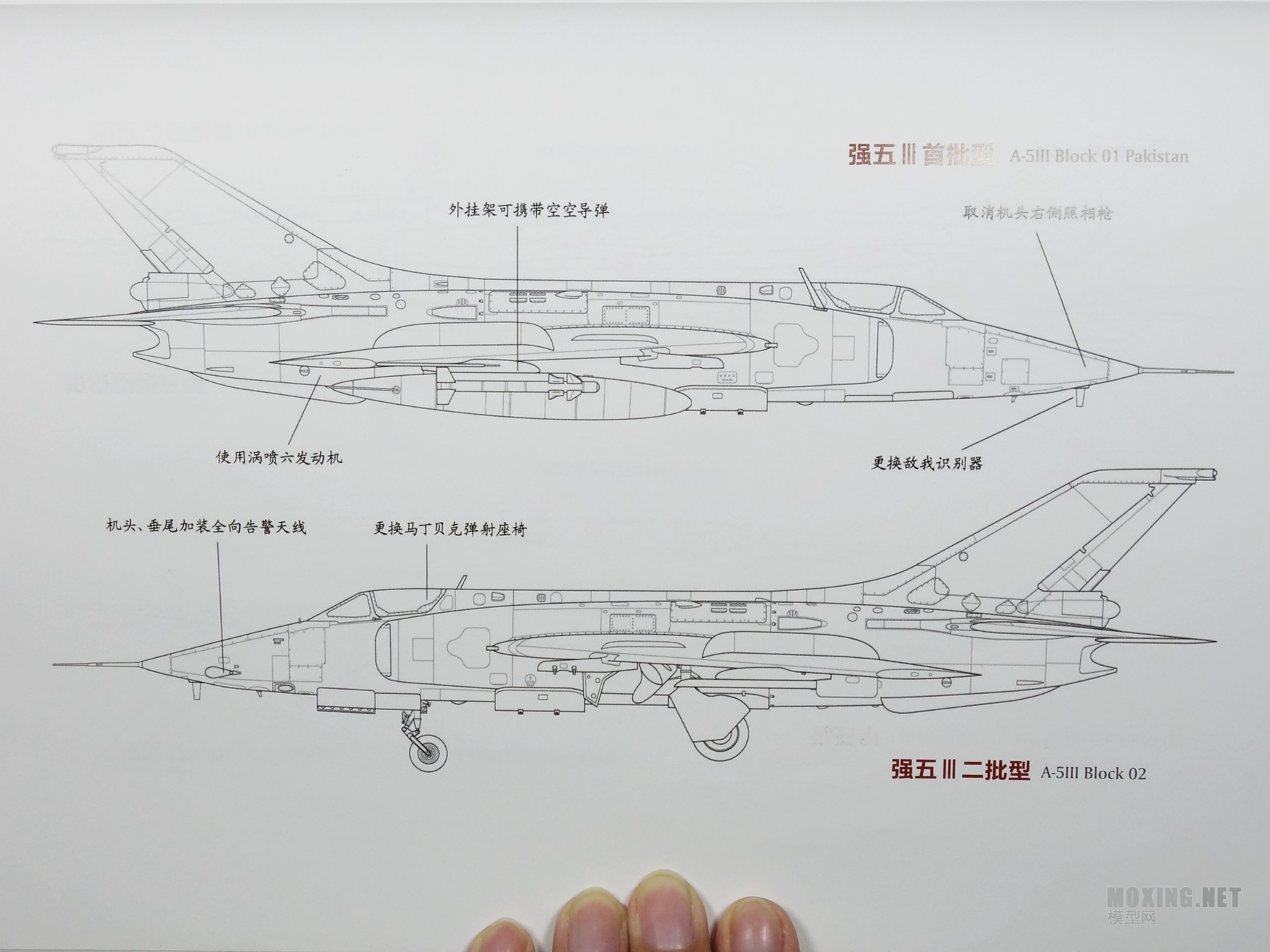

机头没有给出正确的天线设备，机翼没有给出空空导弹挂架（强5自用型号的特征），套件只给出2个机腹挂架（强5基本型的特征），因此做不成C方案的强5III

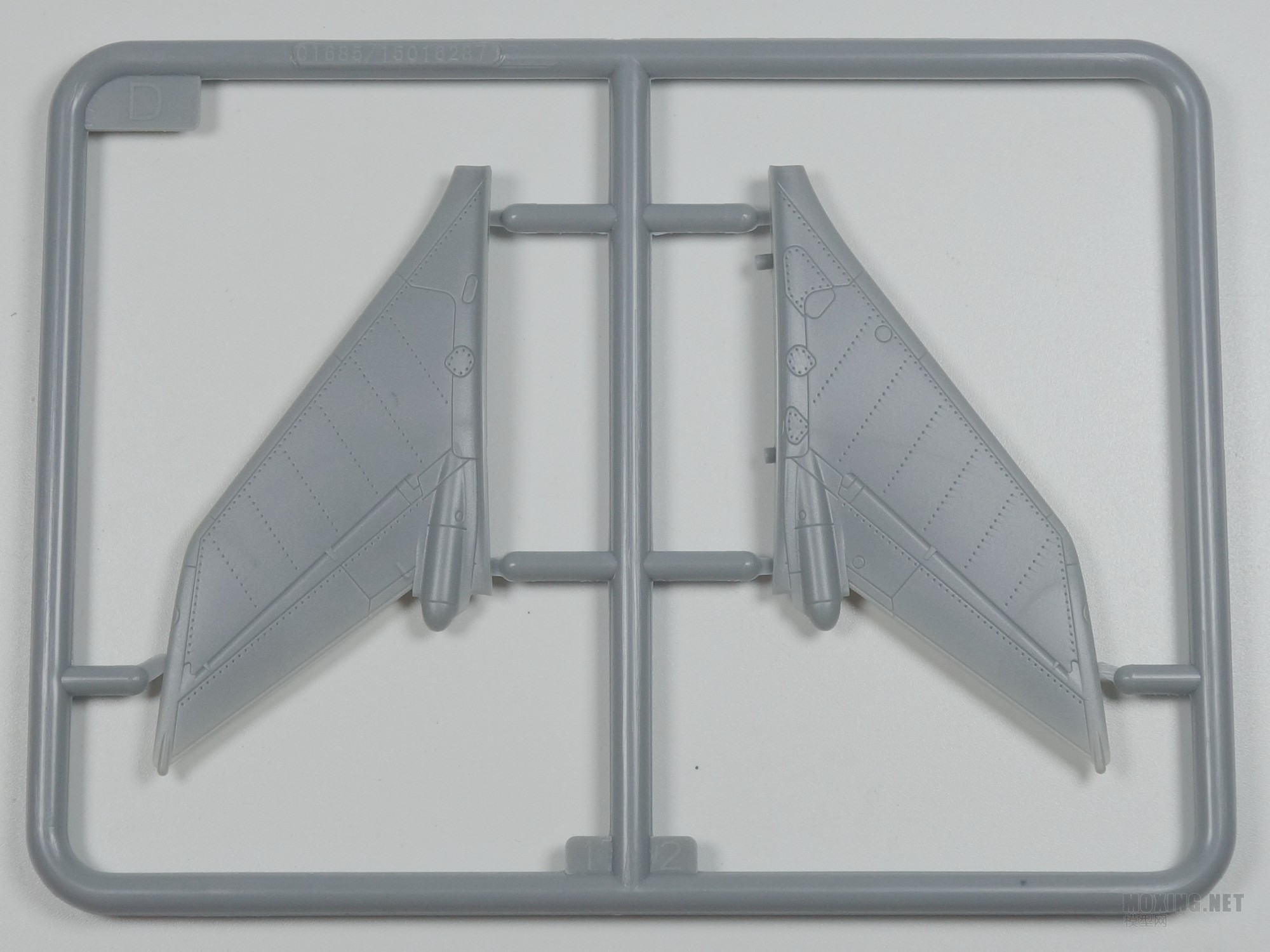

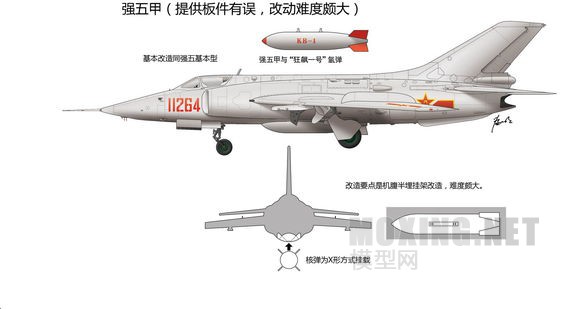

做不成D方案的强5甲，因为垂尾顶端外形不对（强5C的特征）

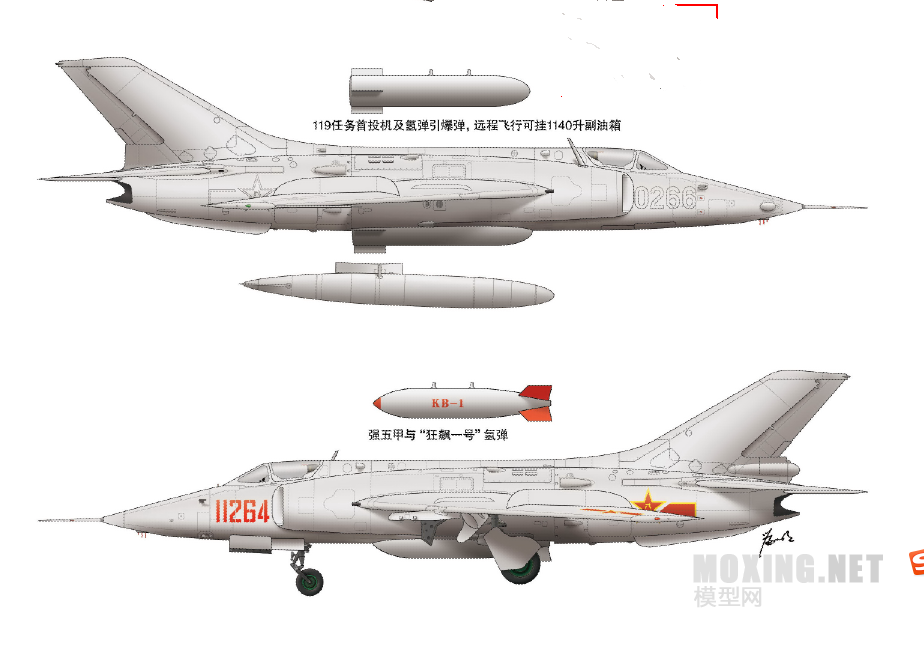

而且“狂飙一号”的挂载方式，从前面看弹翼是X型，套件给出的是+型（这是引爆弹的挂载方式），也是不对的

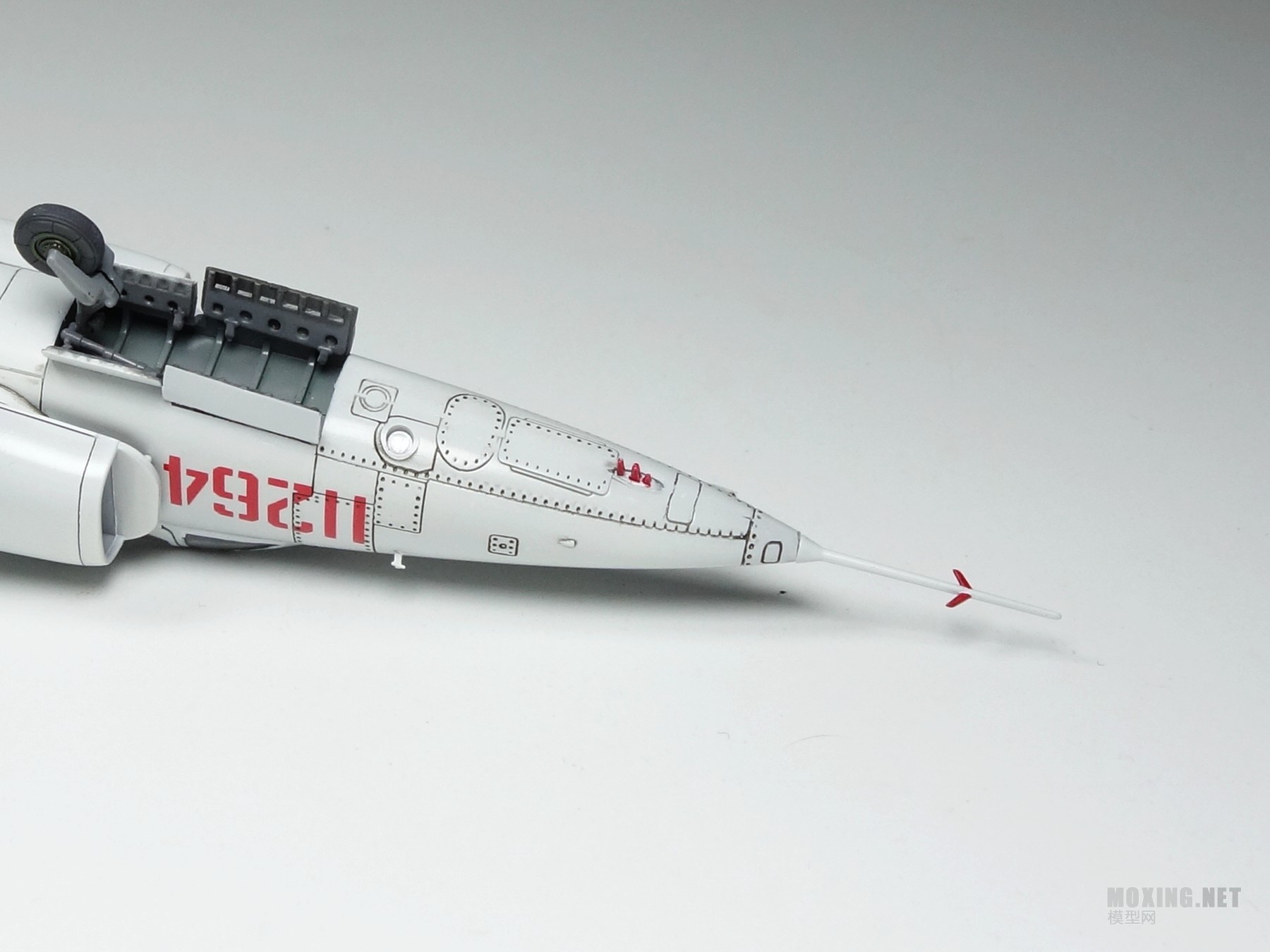

此外，不管做哪个型号的强5，套件都没有给出右侧机翼的空速管以及正确的机翼副油箱挂架

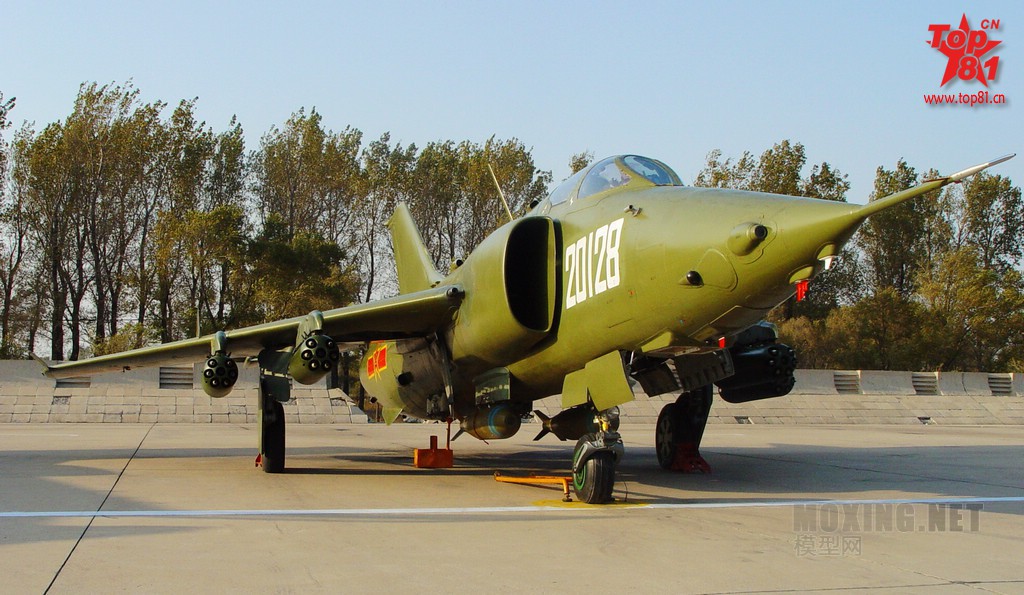

也许是看到有些强5中后期型号可以挂多个火箭发射巢


除了这些硬伤外，还有一些问题，例如，机翼偏大，前缘角度和尖端外形有误

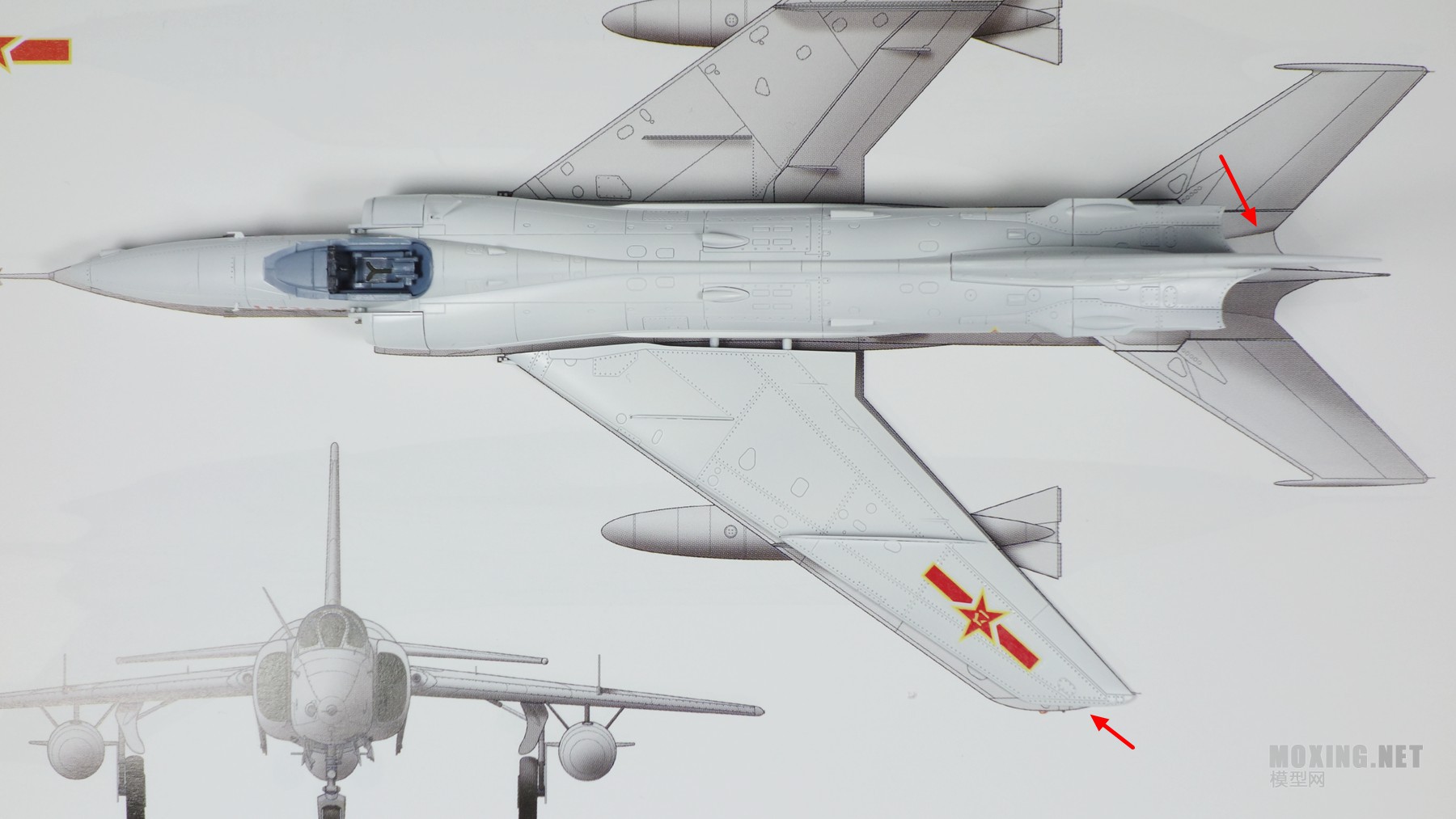

顶端看，机头两侧扩展段线条、进气道收紧线条有些出入（红圈处），风挡太宽（箭头处）


对比下面实物顶端线条，也是比较明显的

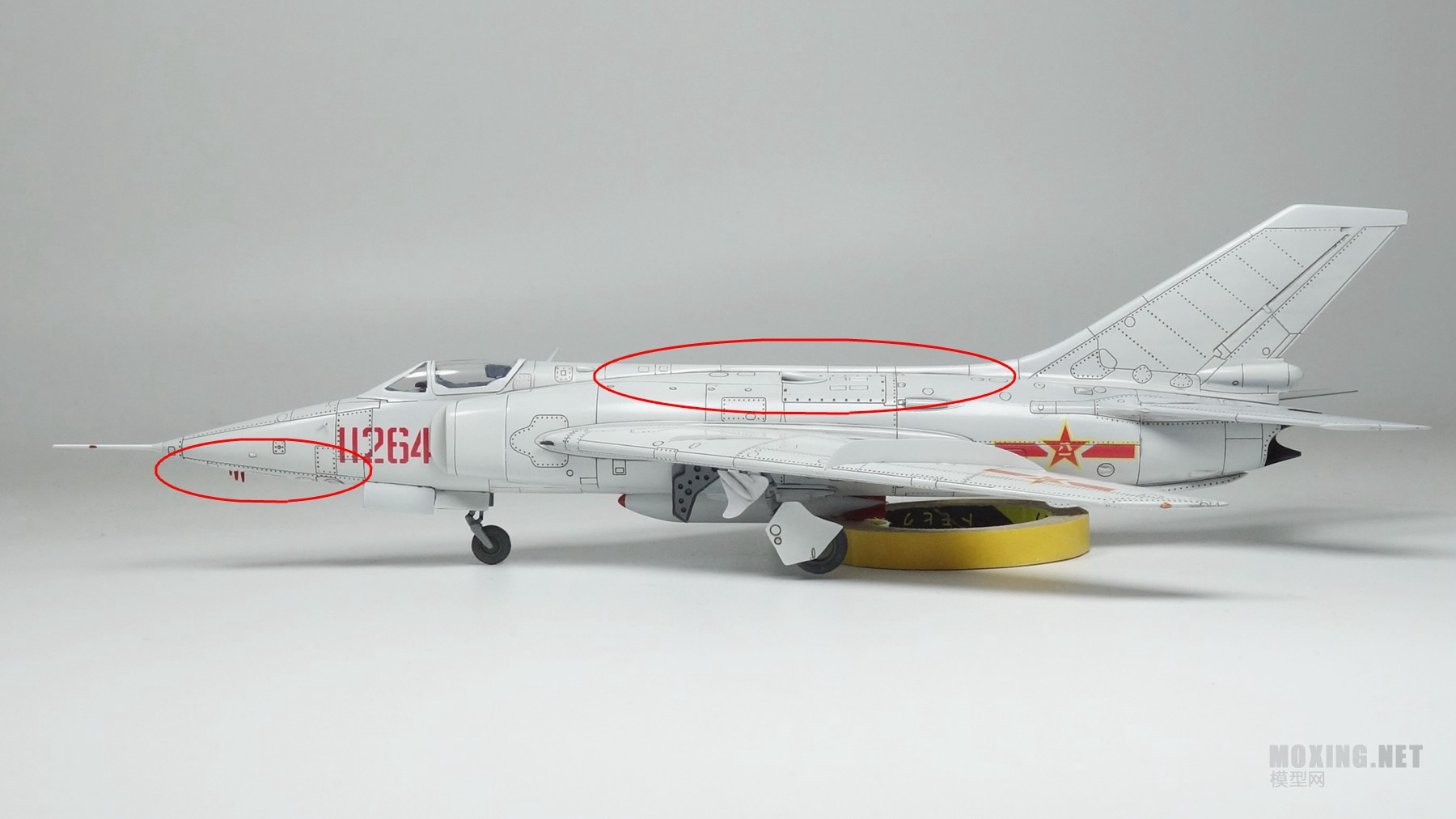

侧面看，机头下部、进气道中部上侧线条似乎都有问题，前者太平，后者太鼓


至于刻线和铆钉和线图不符，都不算什么了




对比《东风乍起》一书，可以说考证方面，此套件不光给出的4款建议型号做不出来，实际套件的各个细节特征也是杂糅了不同型号，实际做不出某一个型号的强5，而且外形、刻线等诸多部分都有问题（当然，除非是《东风乍起》一书内容是错的）。如果要做一个真正存在的强5型号，此套件必须进行改造。在此解决模型类新闻吧帖子《【强五】小强模型制作改造攻略》中的改造建议
