[制作评测]三花(TAKOM)-1/35克努伯21cm Mrs 10/16型重迫击炮/臼炮(2合1)(2032)

neoluo

克努伯21cm臼砲10/16型(2合1)
三花(TAKOM) 2032
KIT没有。 ＃2032
售价：4230日元/34.14美元

三花最近一直在出一战题材，在出了圣沙蒙和一系列各种马克(英国MARK系列坦克)的同时，也推出了一些大口径火炮的模型，这门克努伯21cm臼砲10/16型就是其中之一。
德意志帝国的Mrs10重型迫击炮于1910年问世并用于在第一次世界大战中，在一战中的改良型号被称为Mrs16，主要改进是加长了炮管增大了射程。
●一般虽然这把炮通常归类为榴弹炮，但在德国军队里被列为Morser迫击炮/臼炮。
●套件可以选择安装为10英寸（1910年投产，短炮管）和16英寸（1916年改进型，长炮管），可以任选一种型号制作。
套件包括4个灰色塑料版件和1张小的蚀刻片和说明书及涂装说明等。
套件细节不错，感觉略肉，有一些飞边和推出孔(主要是炮盾后面的)需要清理和填补。

封绘


历史图片


















版件及细节图
























说明书和涂装说明

















制作过程
制作从中央炮架开始，侧板细节很不错



此处组合度不错，只是需要清理一下粘合面，唯一问题零件是（A13）的组合会有一点缝隙



下面这个零件的钉头形状不对，用流道上的铆钉重新做一下

之前


之后


折叠蚀刻片，需要用到工具



安装上的样子


另一块蚀刻片是增加牵引臂的细节，需要细心弯折出角度


安装后牵引臂也可以活动



照片中显示两个圆柱形支架，形状与三花开的不太对，需要修形，而且管壁太厚了需要打薄。




使用钻头和圆挫修整10分钟前后的对比。


主炮击架完成

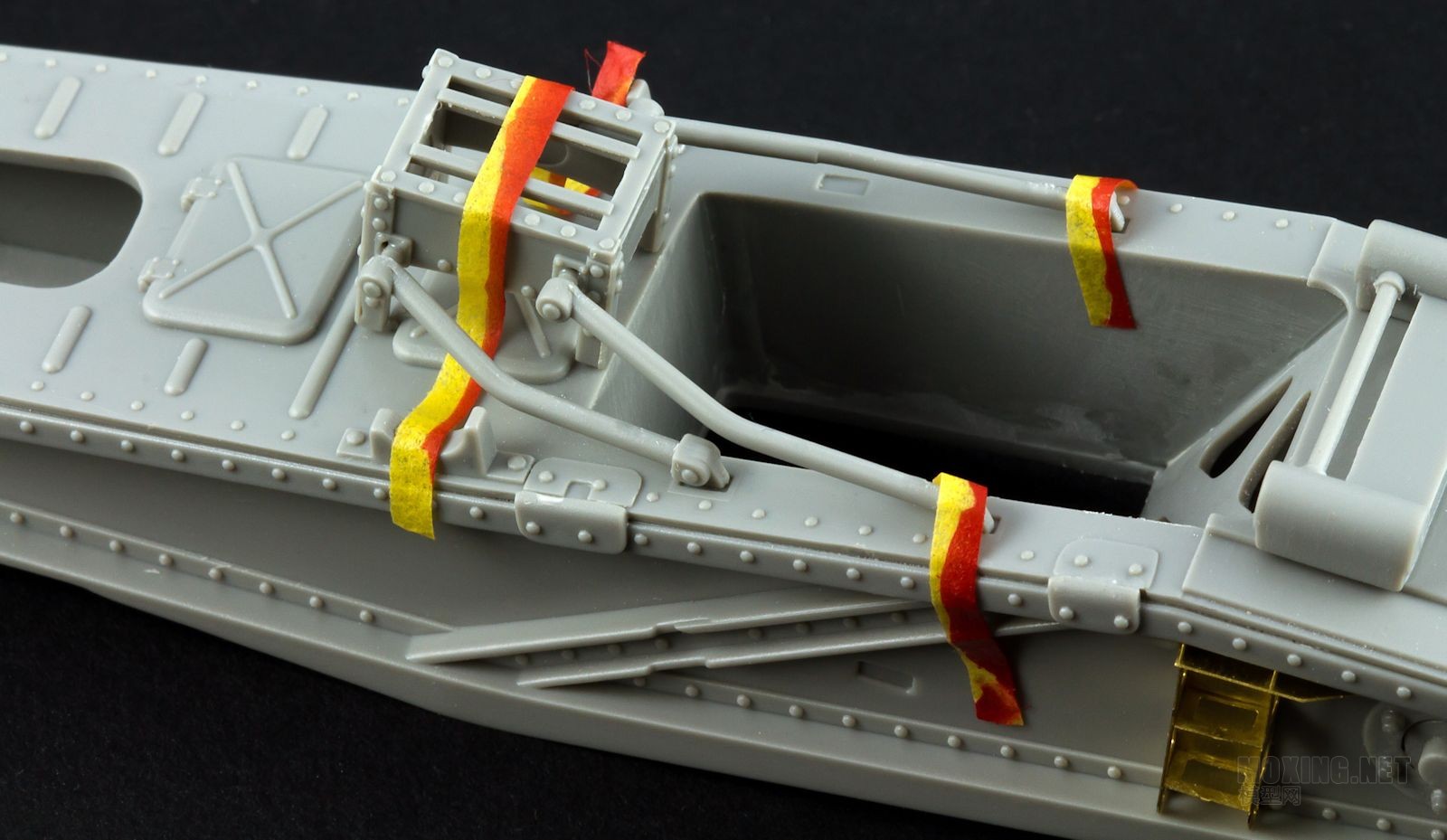

使用胶带固定一下活动零件。



尾部驻犁



接下来粘结轮子上的履带片，记住粘的时候需要考虑到履带片重力下垂的角度。


然后钻出轮轴上的孔，装上金属件。



装完后的效果


主炮部分制作，只有4个零件组成，但是细节很棒









蚀刻片的膛线，先要把蚀刻片退火(加热后冷却)，可以软化金属和消除折痕。


这个工作比较复杂，需要先插进去试验然后找出合适的尺寸然后切割。



在第三次插入后终于对齐了，但是年节后还是需要打磨和清理。


安装炮管，这是10型的短管


炮架制作


钻孔追加了一个铜把手。

再追加几个铆钉


主炮架上的两个小钩子，直接损坏了。。用自制铜件代替。



炮盾上的两根支撑也断了


重新粘接后安装到炮盾上




完成

总结
虽然制作过程有一些问题，但总的来说细节很不错，制作也比较简单。对于任何想做一战装备的人来说这都是一套不错的入门套件(真的么……)
