[模型网评测]边境(BT-018)-1/35 二号L型"山猫"轻型坦克-制作过程1-改活动悬挂

发布时间：2022-02-10 作者：无敌非典 来源：本站原创 浏览次数：0 网友评论 0 条


边境的山猫半拼接履带限定死了履带悬挂样式，这样使自带的 活动扭杆悬挂设计无法在成品上展现 ，负重轮组使用的射出塑料轴套而不是橡胶轴套，活动悬挂和负重轮转动效果打折扣，轮组也有几率脱落。

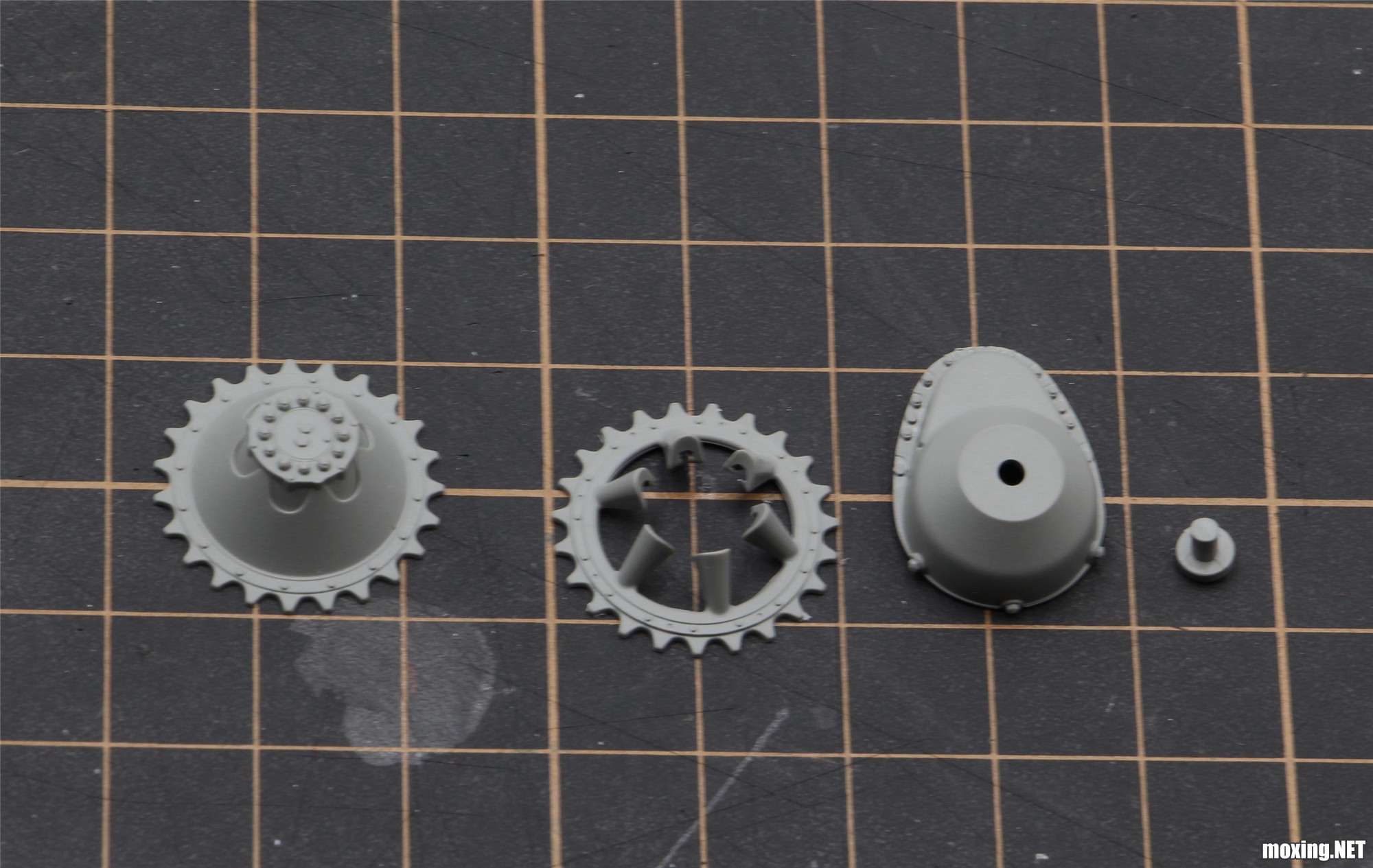

主动轮的设计可以以进行一个简单的改造固定，防止主动轮转动起来有脱落的几率
\

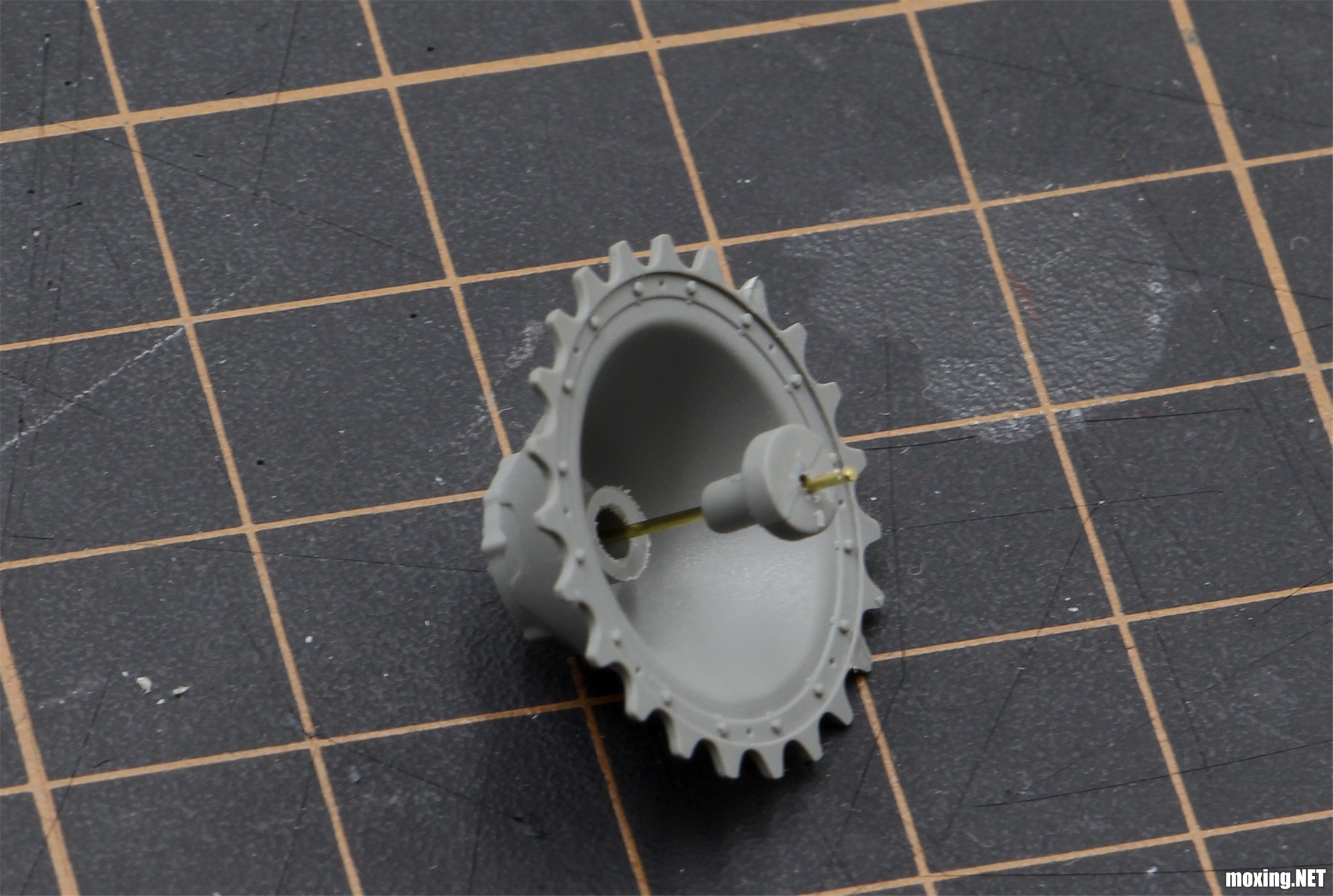

这里使用铜丝打桩，将A37、A25零件中心点打穿，凹槽内可以点一些石墨粉更加润滑
\

铜丝边缘也需要点一下502固定住铜丝，否则转动时候铜丝也会脱落
\

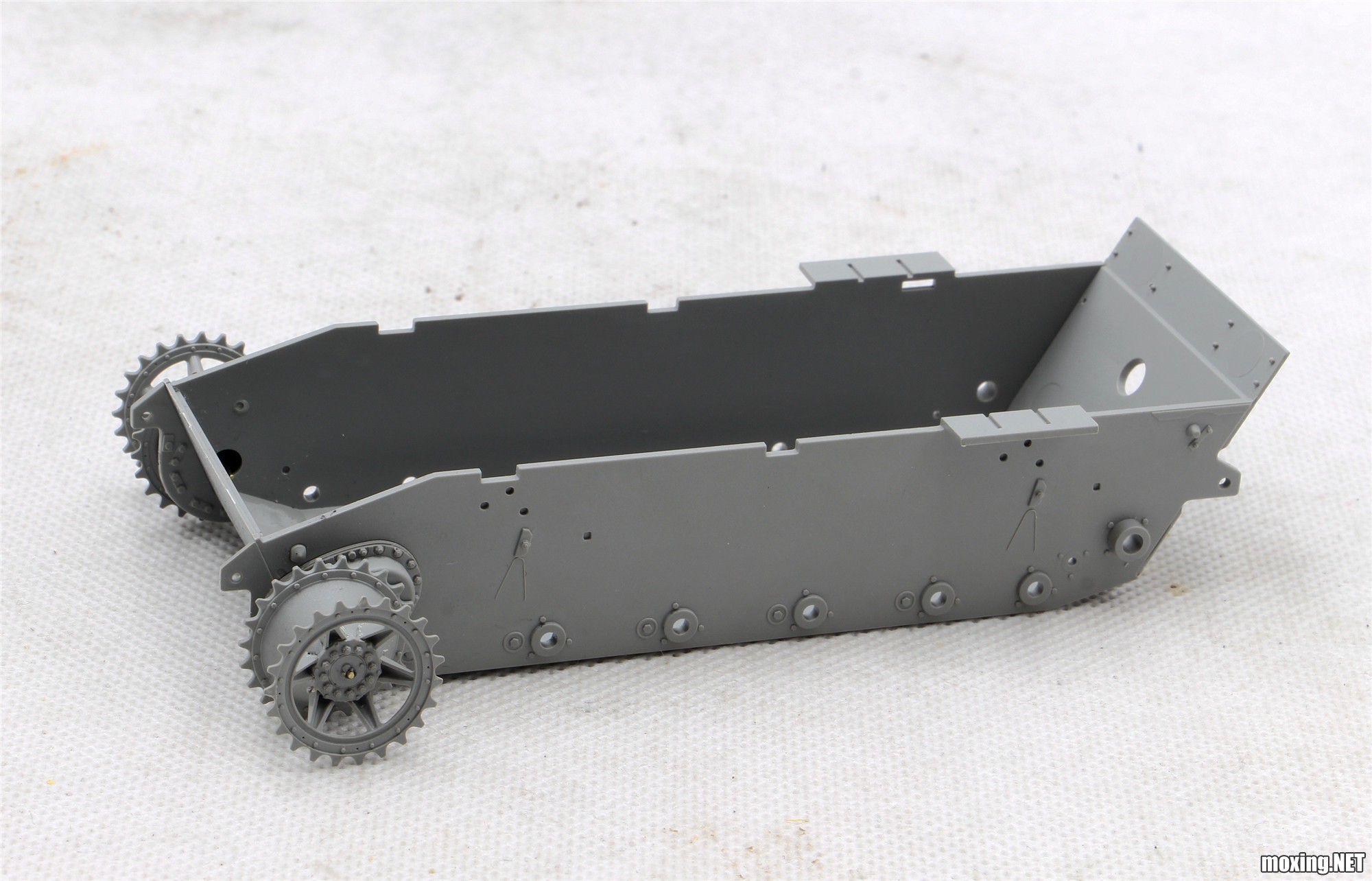

经过改造后，主动轮部分转动起来就不会出现脱落的情况
\

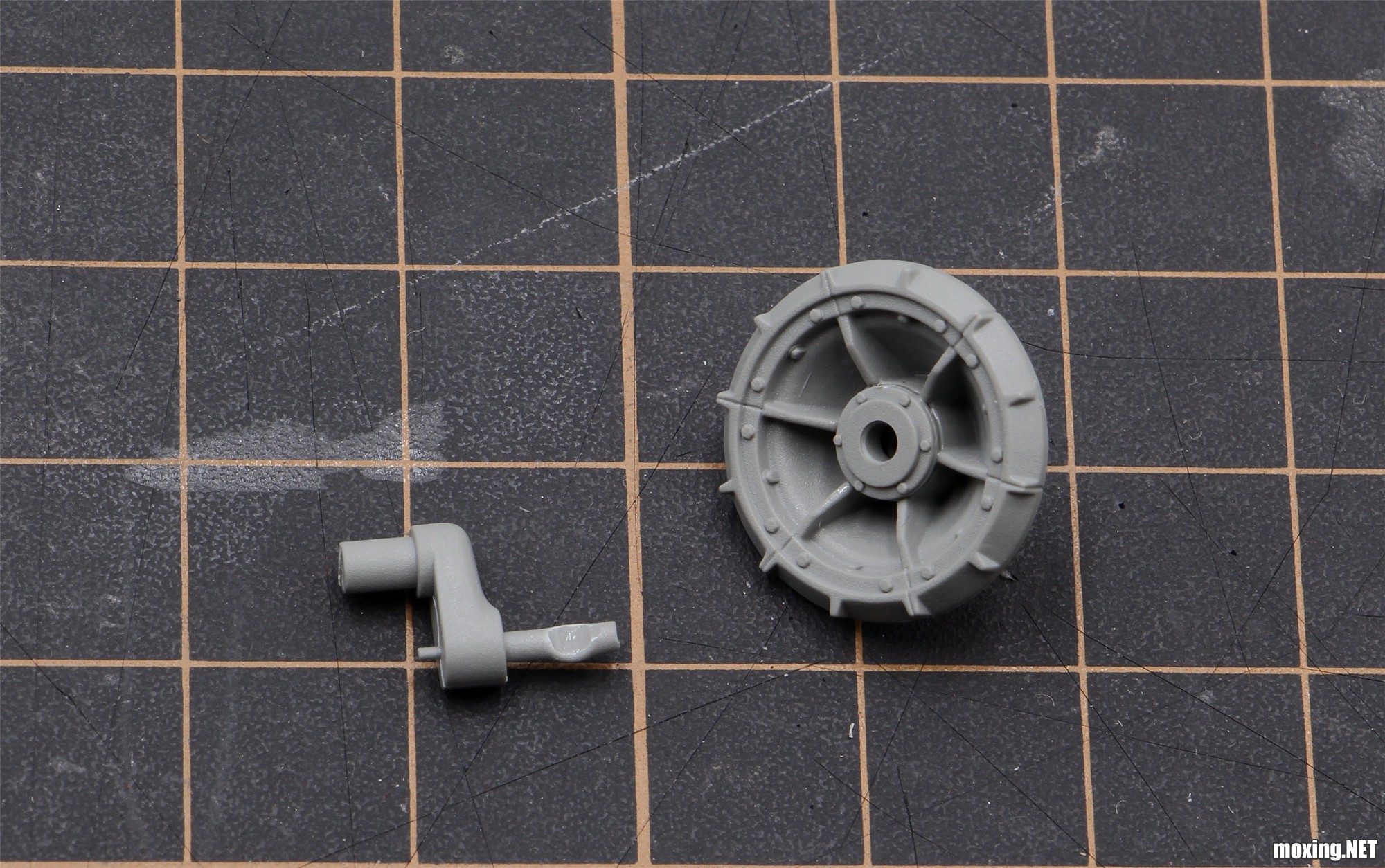

诱导轮轴可以将平衡肘稍微捏扁插入，这样增加摩擦力固定住塑料轴套也不影响诱导轮转动
\

扭杆悬挂部分比较纤细，制作时候注意调整好扭杆齐平角度。
\

扭杆悬挂部分调角度有些费事，建议边境后续产品增加一个悬挂调整辅助工具
\

插入塑料轴套后也需要调整轴套长度，既能转动也不影响后面其他负重轮的安装
\

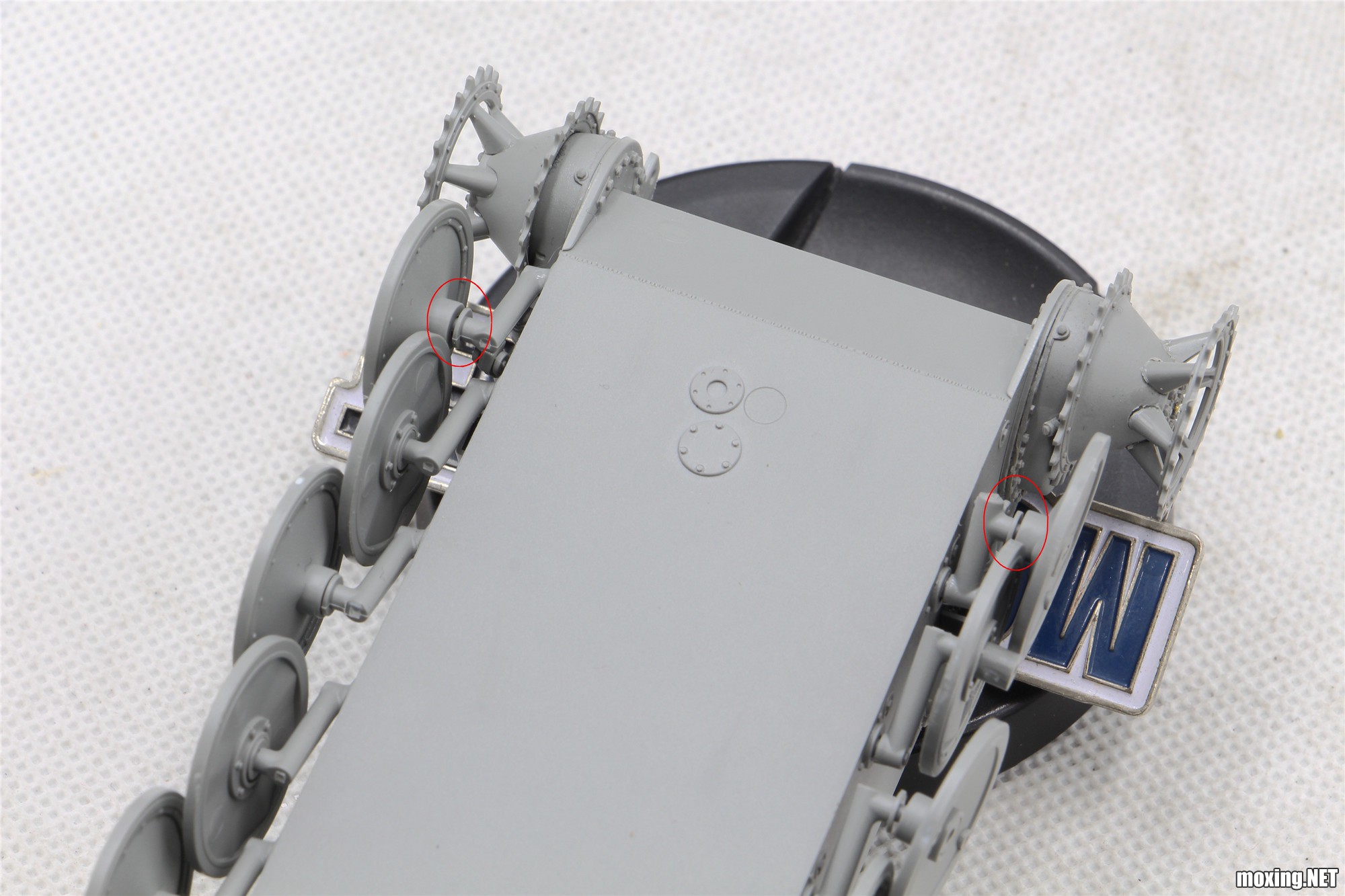

内侧负重轮安装后也需要再一次调平角度，悬挂角度调平后建议把 第一对最后一对悬挂粘死。山猫的扭杆悬挂比较软，前后悬挂不固定死的话，模型放置时间久一点比较容易趴窝
\

注意安装时候不要留下太大缝隙，否则转动时候就歪七扭八了
\

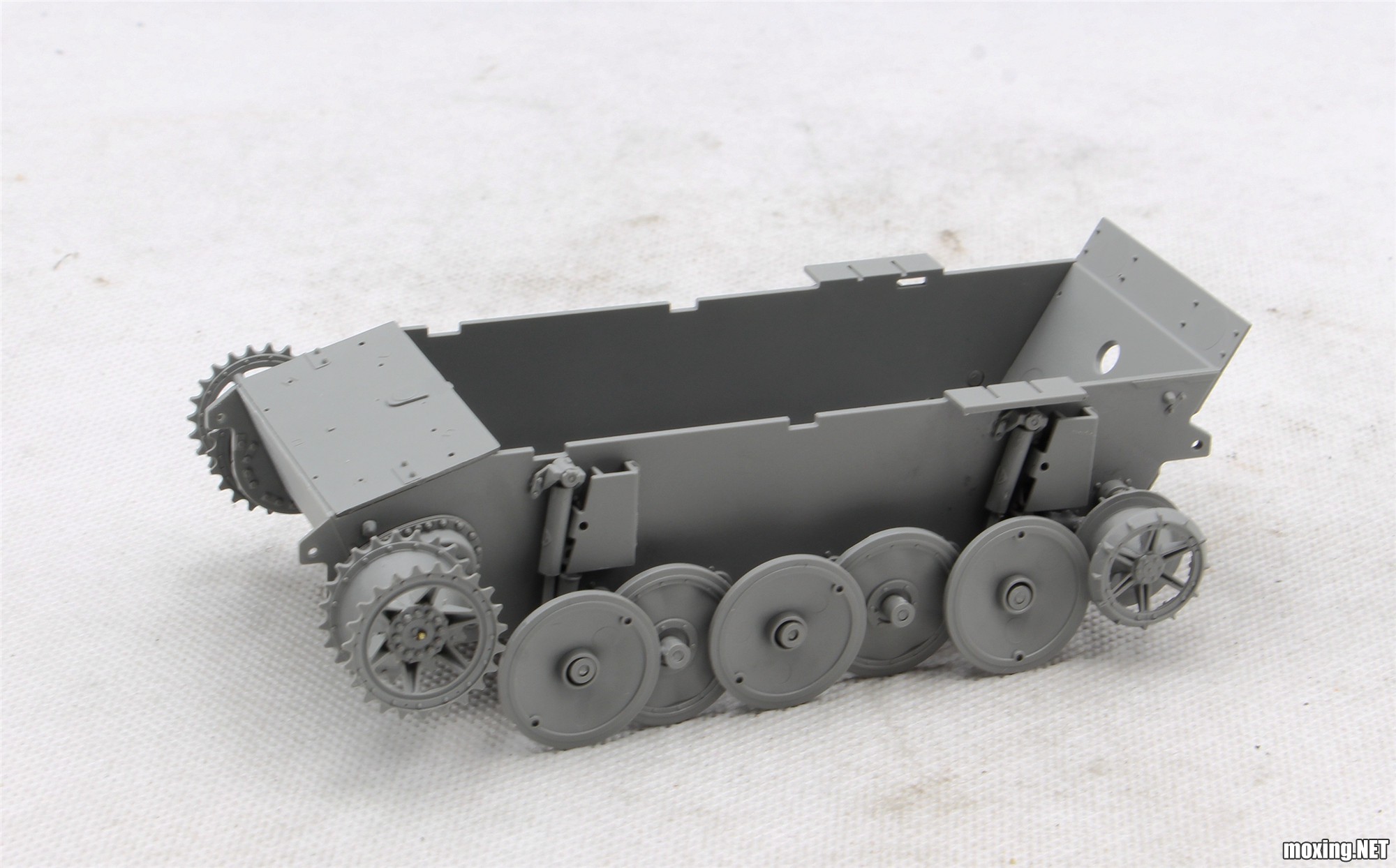

底盘悬挂部分接班制作完成，负重轮组这一部分如果按照说明书直作的话比较简单。不想浪费自带的活动悬挂，和搭配的活动履带，做了下负重轮组的改造，以便负重轮组更加顺畅的转动
\

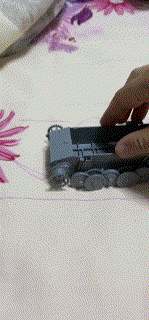

改造后的活动效果十分顺畅
\

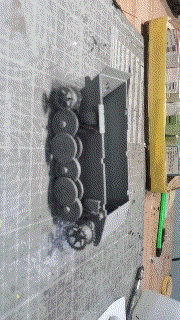

借用其他模友板件直作的动图，轮子的转动和活动悬挂也是很不错的
\
