[模型网评测]边境BT005-IV号四号H型坦克-制作过程1

发布时间：2020-09-25 作者：无敌非典 来源：本站原创 浏览次数：0 网友评论 0 条

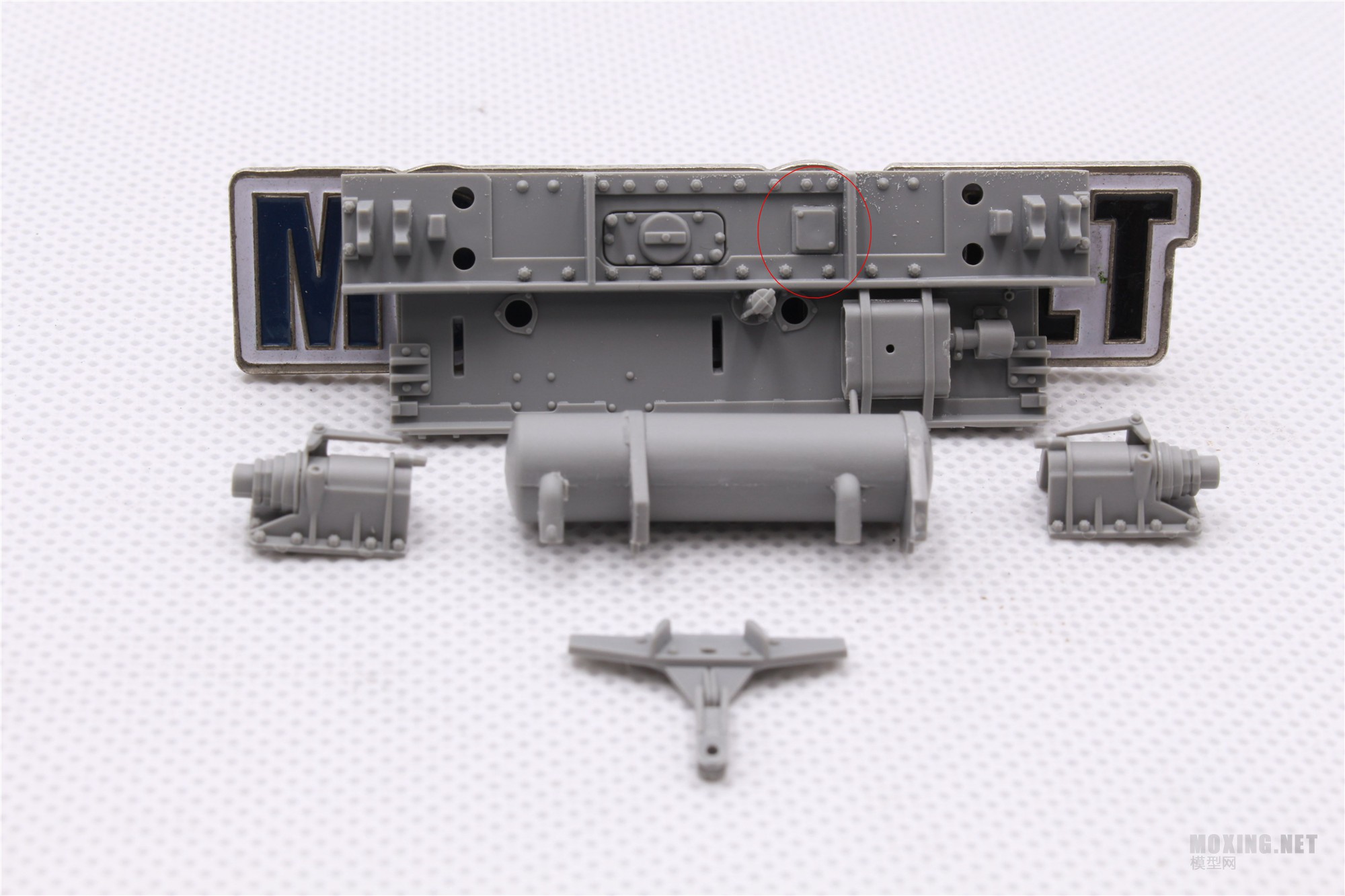

第一步制作上车体尾板零件，这里使用了新开的CB2零件注意红圈里的零件，制作时候制作中期型选用CB7 偏方形零件。制作早期型选用CB14  偏圆形零件
\

车体侧面制作中期型号，注意红圈处切除钻孔
\

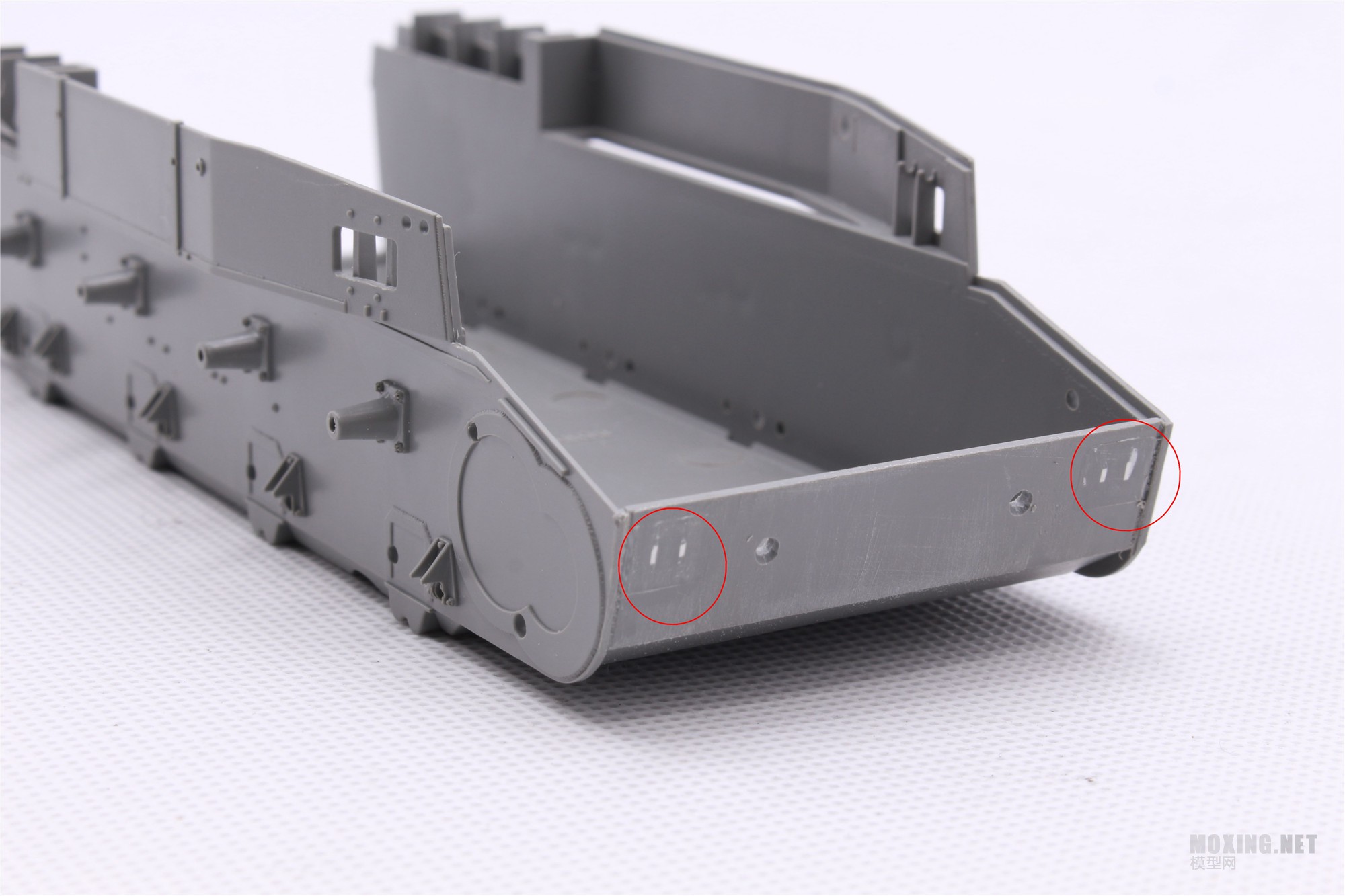

中期型也需要切除牵引钩底座重新安装CB25零件，注意这里一定打磨平整，否则影响后面零件的安装
\

尾部牵引拖拽底座需要把定位切除打磨平整后安装，新开的CB2尾板零件这里没有给开出定位
\

负重轮部分选用中期型号的，这里制作很简单。注意剪切时候不要缺肉
\

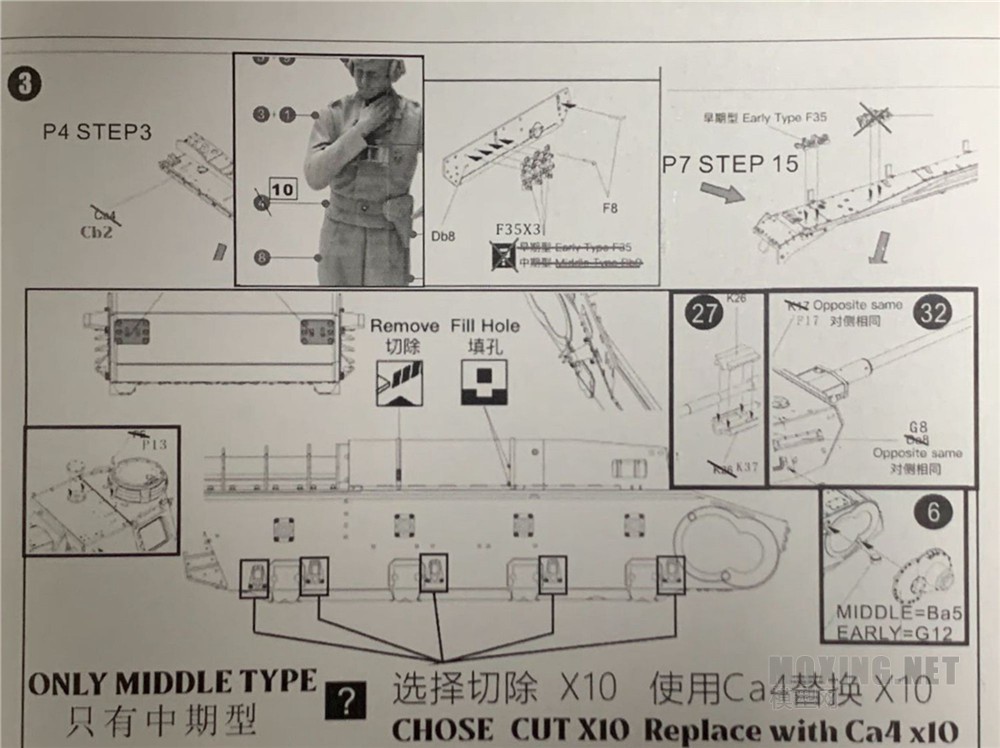

在说明书修正页上，对于地盘上的悬挂限位器底座做了单独说明，在制作中期型的时候需要用CA4替换地盘上的射出件，实际操作制作中期型时候，因为最开始的一批中期型也保留了早期型的限位器，所有这里既是不切除替换零件也可以制作中期型，有高要求的模友可以选择切除打磨平整替换安装CA4零件
\

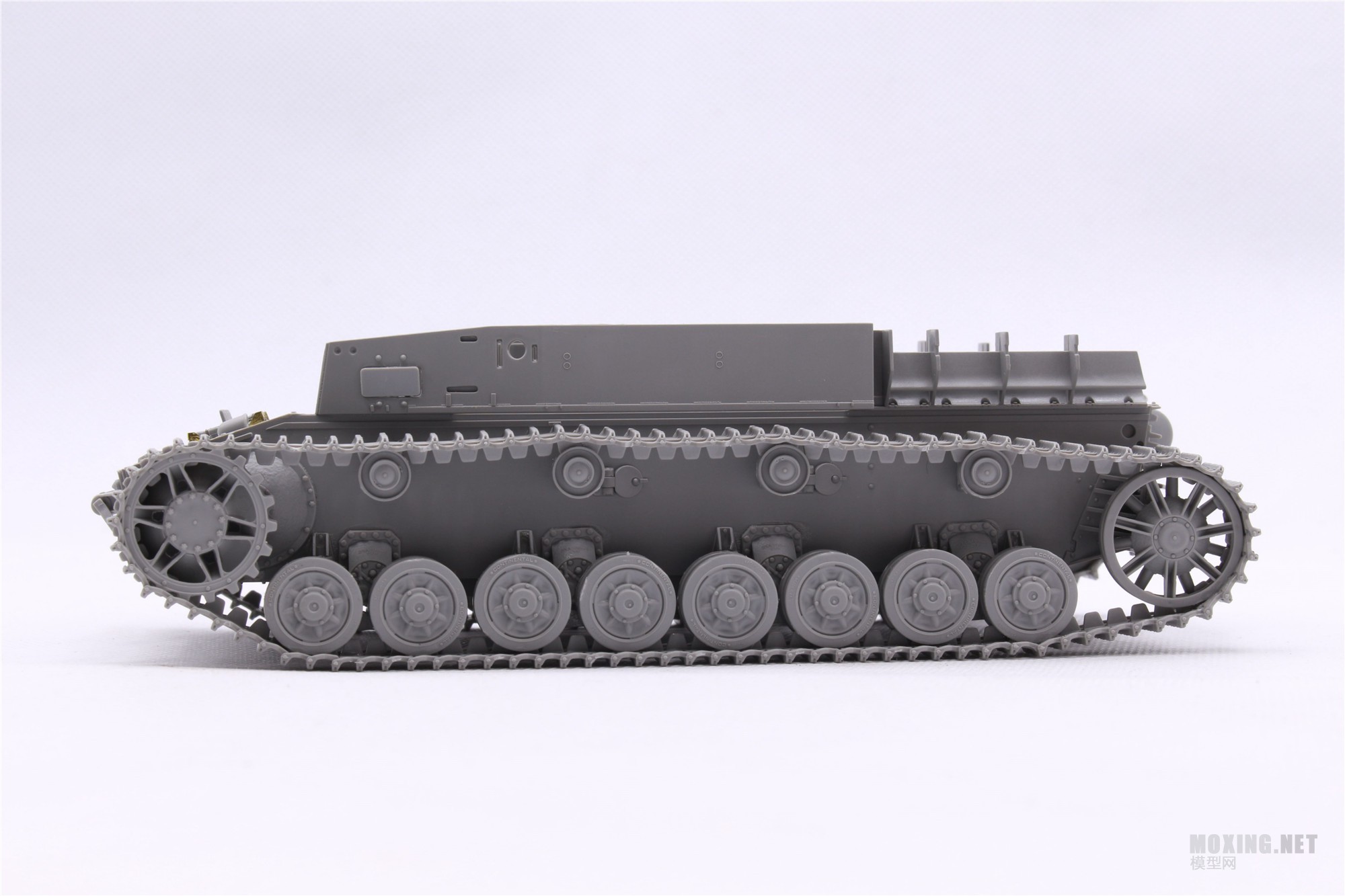

负重轮安装到车体上进行悬挂调平，保证所有负重轮着地
\

注意诱导轮基座内有需要钻孔扩孔下，否则诱导轮摇臂插进去比较费劲

\

半拼接履带制作起来很方便，自带下垂可以很轻松的制作完成
\

车首顶部盖板零件，这里制作时候注意备用履带固定蚀刻片的弯折方向，两个检修门的侧面是斜面，剪切时候需要注意不要缺肉。 \

之前拍照板件图时候那个很小的单独板子的零件是发动机盖板散热孔附近的零件，这里可以先制作粘结好，防止遗漏
\

下车体的主体框架部分基本完成
\

翼子板安装，按照说明书翼子板的安装时在安装履带之前，这样比较方便卡进定位和调整翼子板的粘结位置，也方便上胶水。我先安装了履带，再安装翼子板就有些麻烦了。
\

翼子板上的零件设备工具制作时候注意早期型 中期型的差别
 \
\
\
