彩绘中的战争(15)- Ju 87斯图卡机身上的各种标识小考。原帖地址:https://mp.weixin.qq.com/s/i_3-LNfvT5YRTf3GftEEzg
下面是德军的主力对地攻击机型- Ju 87
![\](/bbs/data/attachment/forum/202004/18/220625bknikfiworordlaw.png)
![\](/bbs/data/attachment/forum/202004/18/221153omksemgft7gcr7z1.png)
![\](/bbs/data/attachment/forum/202004/18/221153u3k6grizrlv4kk86.png)
![\](/bbs/data/attachment/forum/202004/18/221154iky44up4p5p55d5y.png)
文字介绍按上图中数字标识对应
1.螺旋桨型号标记(容克斯公司生产的VS11型)
![\](/bbs/data/attachment/forum/202004/18/221154p5sdvzw7gc67srvo.png)
只在初期量产型D-1和D-3上出现过,部份为红色。
2.发动机冷却剂型号
![\](/bbs/data/attachment/forum/202004/18/221154tjny3yt607y9z3y7.png)
该标识表示使用50:50的乙二醇与水混合液。该标识仅涂在冬季白色涂装的飞机上。

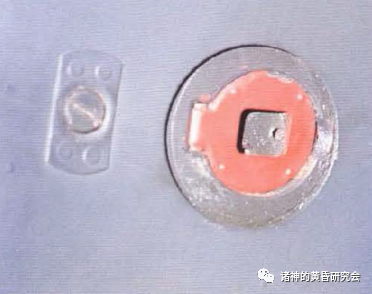

3.外部电源接口标识
![\](/bbs/data/attachment/forum/202004/18/221154ryo4f2byw9yf6yw5.png)
![\](/bbs/data/attachment/forum/202004/18/221154e3vain3v66wzeilz.png)

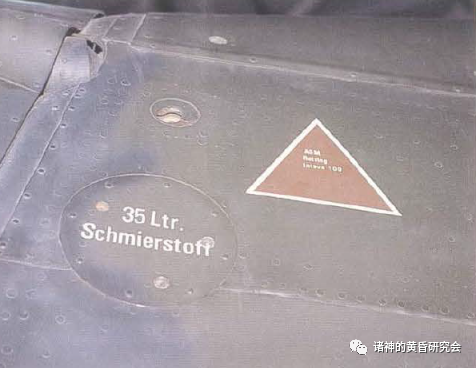

4.发动机润滑油加注口
![\](/bbs/data/attachment/forum/202004/18/221154x4gowzmmrp3m3grr.png)
文字意思为需加注35升润滑油。
![\](/bbs/data/attachment/forum/202004/18/221155bo4rr77nd07yjryq.png)
5.润滑油品种标识
![\](/bbs/data/attachment/forum/202004/18/221155cd4wwd8wmfnfmdmd.png)
6.燃料加注口及辛烷值标识
![\](/bbs/data/attachment/forum/202004/18/221155q4ioq6jnm1cj84jc.png)
![\](/bbs/data/attachment/forum/202004/18/221155akflrfkrsziqkkie.png)
7.主起落架减震支柱压力标识
![\](/bbs/data/attachment/forum/202004/18/221156x5mr75umkjmfzfru.png)
文字意思为减震支柱压力为34千克/平方厘米。
8.天线柱警示
![\](/bbs/data/attachment/forum/202004/18/221156iixz5u4auq1we4ei.jpg)
文字意思为”警告!严禁触碰“。
9.紧急装备存放位置标识
![\](/bbs/data/attachment/forum/202004/18/221156d5tf1jle1v7lvb1s.jpg)
![\](/BBS/data/attachment/forum/202004/18/221156edopoko1dbzry11z.jpg)
