9. 机身千斤顶作业位置指示
![\](/bbs/data/attachment/forum/202004/18/215032er5303ztokp55tkk.jpg)

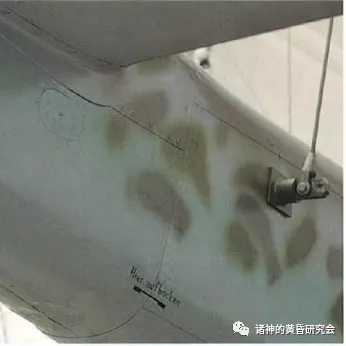

”Hier aufbocken“意为”在此处顶升“。
![\](/bbs/data/attachment/forum/202004/18/215033l3399ssd96ib81pp.jpg)
10. 主起落架减震支柱压力表
![\](/bbs/data/attachment/forum/202004/18/215033paqwhacybg9w2a7l.jpg)
![\](/bbs/data/attachment/forum/202004/18/215033ilwzfxxcefg7wgxj.jpg)
”Federbeindruck“意为”支柱压力“。
有的型号具有两种读数,一种是用于飞机起飞重量大于4600千克,另一种用于小于4600千克,标刻在主起落架舱门盖上。
![\](/bbs/data/attachment/forum/202004/18/215033xoqiyolw6r6gw3k4.jpg)
11.主轮气压指示
![\](/bbs/data/attachment/forum/202004/18/215034wzgd62yfs7dmq2zn.jpg)
”Reifendruck 5 atü“意思是”充至5.5个大气压“。
![\](/bbs/data/attachment/forum/202004/18/215034r5d8dglaalczcgld.jpg)
12.紧急装备存放位置指示
![\](/bbs/data/attachment/forum/202004/18/215034ekixlhq499y2clan.jpg)
![\](/bbs/data/attachment/forum/202004/18/215034y7273leceqzztvv7.jpg)
13.氧加注口指示
![\](/bbs/data/attachment/forum/202004/18/215034rmos19z05df7k1fp.jpg)
”Sauerstoff“意为”氧“。
14. 机身燃料加注口指示
![\](/bbs/data/attachment/forum/202004/18/215034b27ekam7e7dzk080.jpg)
三角形边长100mm,意思是I00辛烷值C3燃料。
![\](/bbs/data/attachment/forum/202004/18/215035dnqbb282nz5by581.jpg)
15. 座舱盖应急开闭装置指示
![\](/bbs/data/attachment/forum/202004/18/215035h2aat2wy8yijayvj.jpg)
Haube意思是”座舱盖“,Auf是”打开“,Zu是”关闭“,drucken是”推进“
如果要从外面打开座舱,向左扭动螺栓,然后往里推,关闭则是向右扭。字体高20mm。

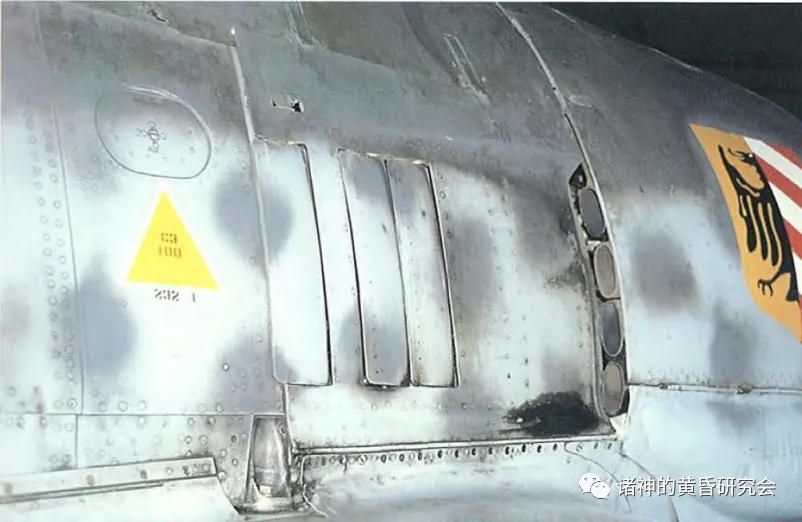

16. 机身前部燃料加注口指示
![\](/bbs/data/attachment/forum/202004/18/215035apwvrwnn9z2z7sso.jpg)
![\](/bbs/data/attachment/forum/202004/18/215035khv1ljlntui1l1vj.jpg)

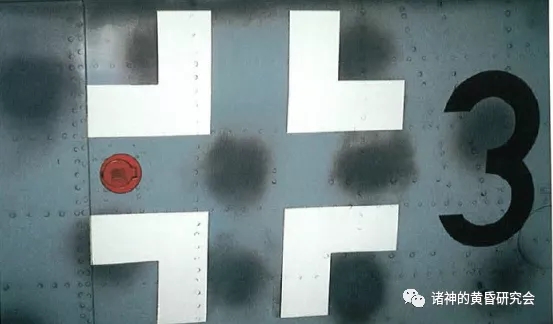

17.外部电源接口指示
![\](/bbs/data/attachment/forum/202004/18/215035uhni8awwgkgaai9n.jpg)
![\](/bbs/data/attachment/forum/202004/18/215035brsjn8nqtprn8wnn.jpg)
18.主翼下方千斤顶作业位置点指示
![\](/bbs/data/attachment/forum/202004/18/215036zcfiyqtqthtyin1h.jpg)
19.主起落架位置指示条
(原文作者似乎忘记贴图了)
20.可踩踏区域指示
![\](/bbs/data/attachment/forum/202004/18/215036ez8zdhju0hhm0urh.jpg)
Nur Hier betreten意思为”只能踩踏此处“。
![\](/bbs/data/attachment/forum/202004/18/215036dbqzmezkig7w1qbe.jpg)
21.走道标识线
![\](/bbs/data/attachment/forum/202004/18/215036ihqshsccwocgchpw.jpg)
分隔线每一段大约为10 X 20mm,颜色多为RLM77浅灰,偶尔也有黑色。
22.襟翼角度指示
在圆形表盘内刻有黑色的0°、15°、60°等读数。
23.行李物品舱标识
![\](/bbs/data/attachment/forum/202004/18/215036q6l3316l79l9ub5l.jpg)
