[模型网评测]威骏(35142)-1/35美国M1224 MaxxPro MRAP防地雷反伏击装甲车-制作过程1

发布时间：2018-08-08 作者：遨游天际zqp 来源：本站原创 浏览次数：0 网友评论 0 条


刚拿到这盒模型打开的时候就给我一个“惊喜”，满满的零件一本39页的说明书。其中底盘的装配说明就占了一半，底盘涉及板件A N J G F M L H Q B P D......组装过程也是“惊喜”不断，补不完的推出孔、制作步骤涉及零件多而且细小的，需要将修剪好的零件一一摆放整齐以免错乱混淆......庆幸的是相对较好的组合度还不至于让人奔溃。

让我们怀着忐忑的心情看一下素组过程。

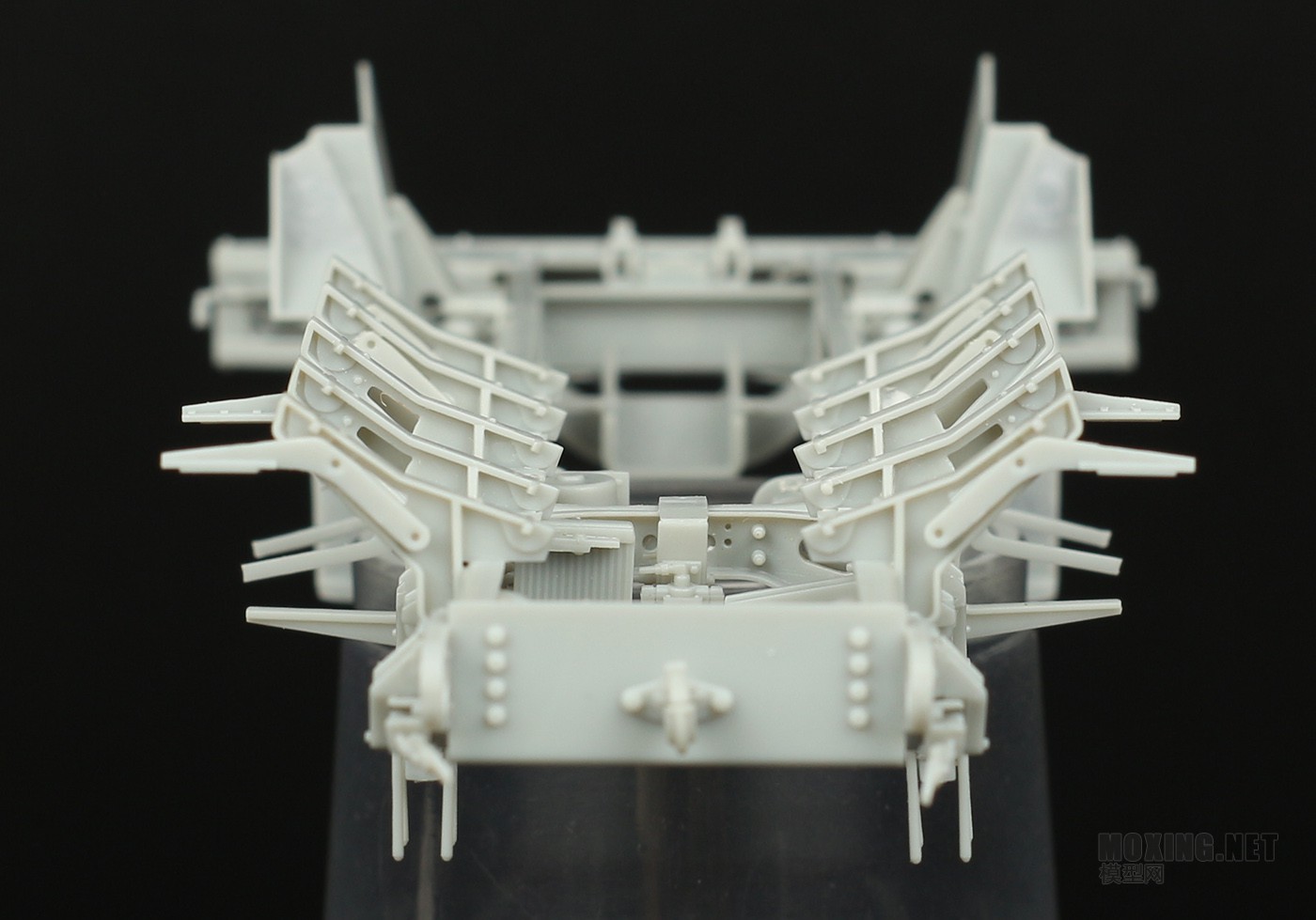

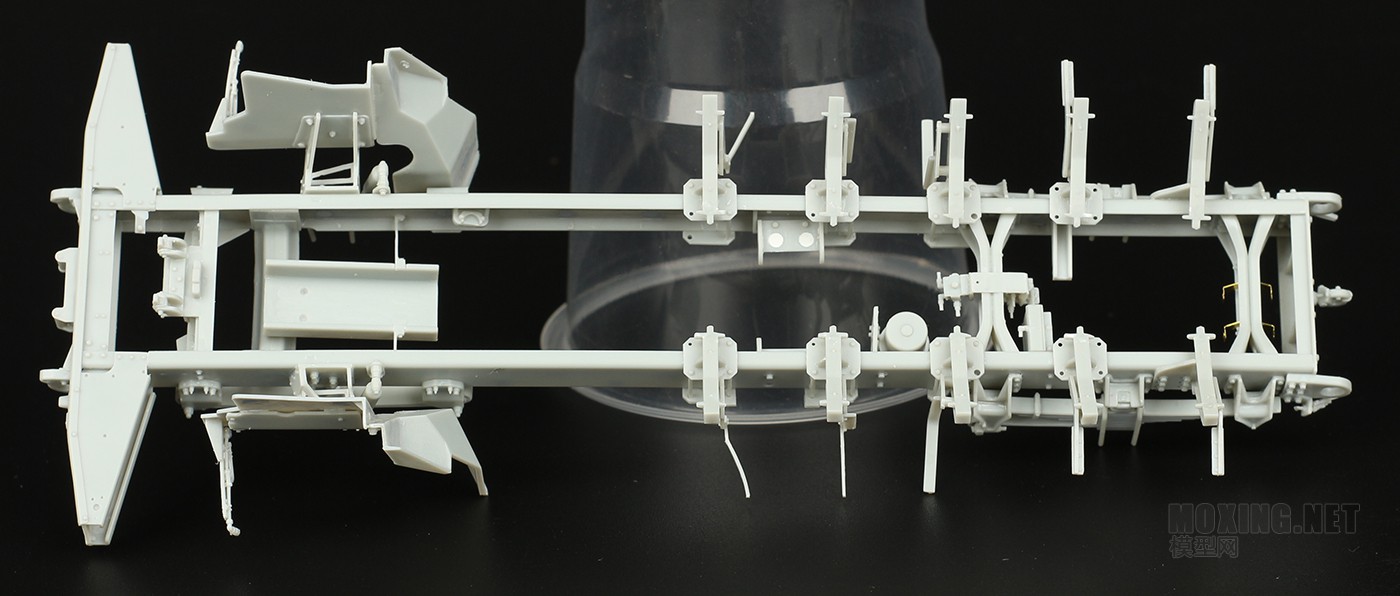

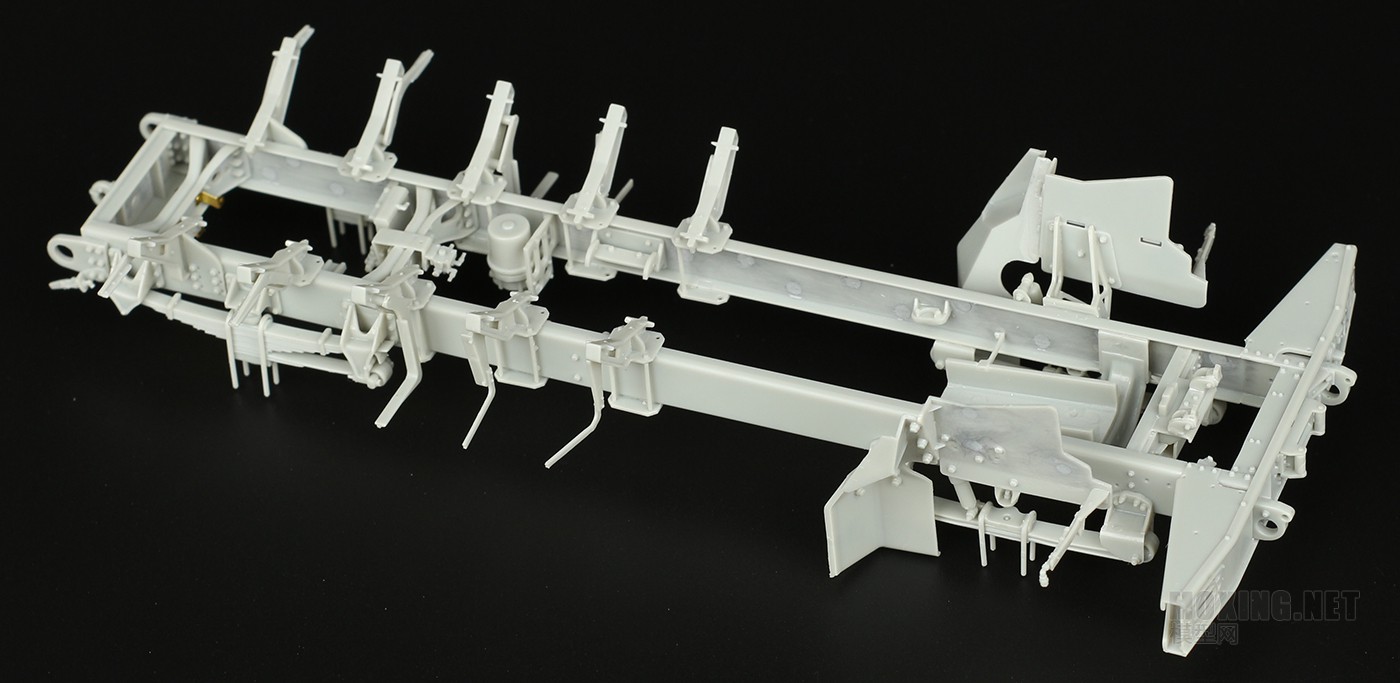

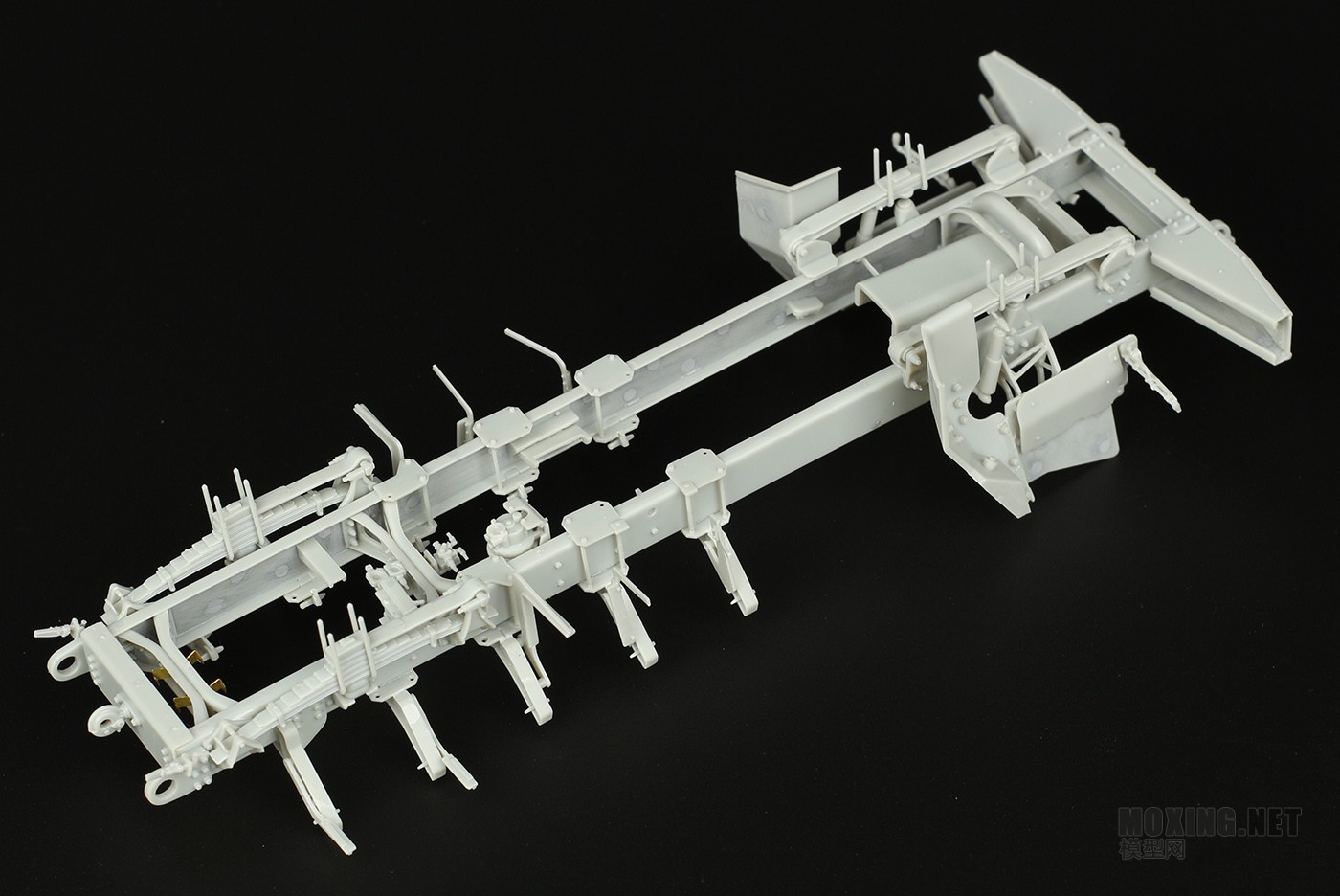

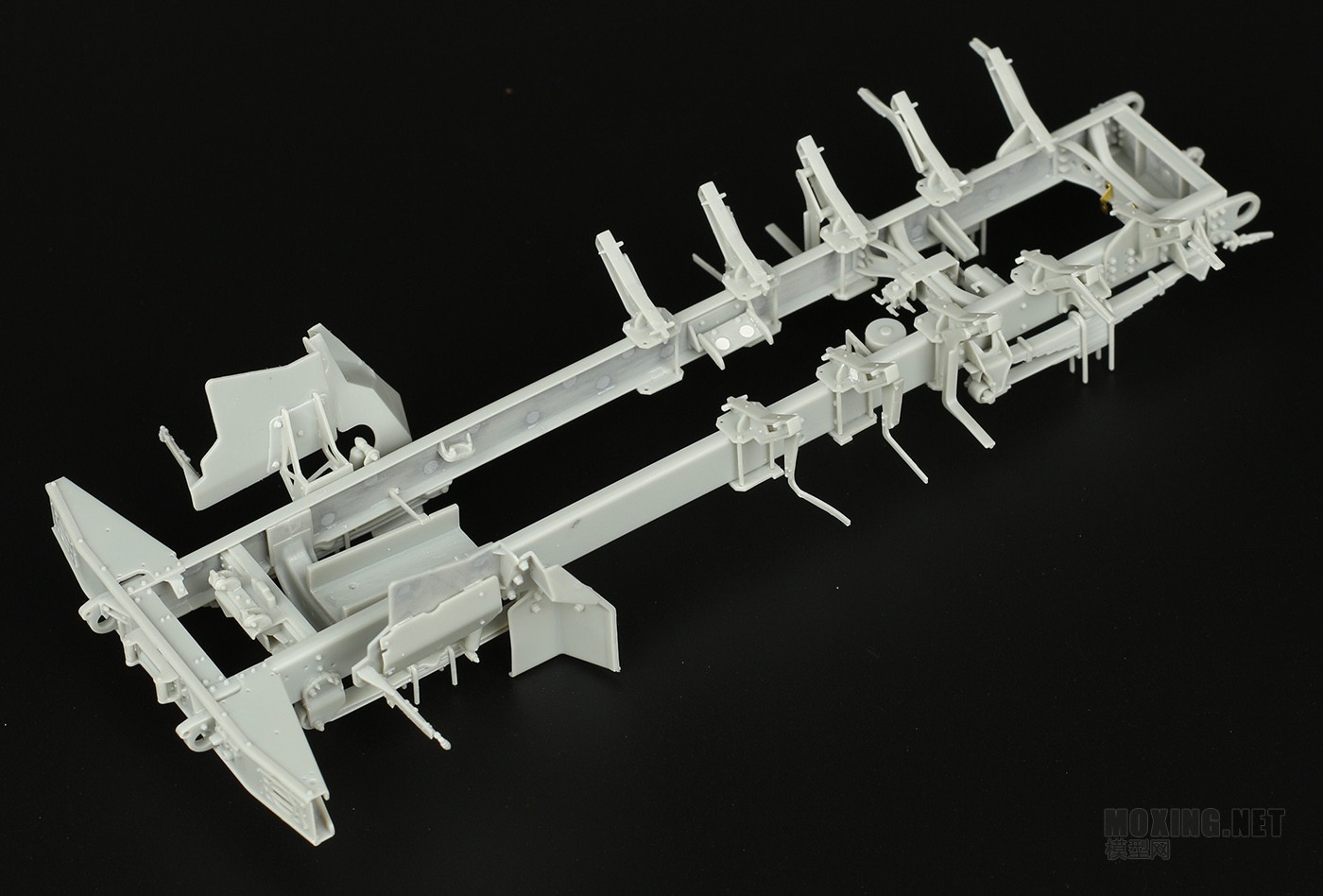

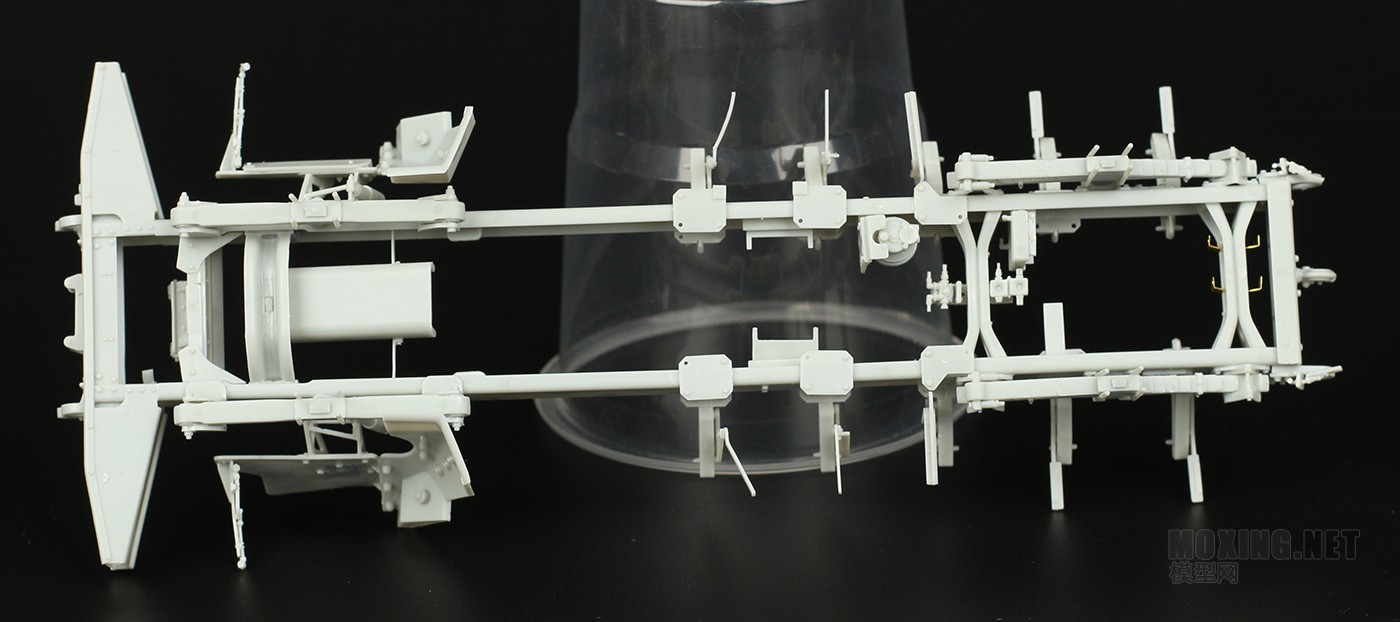

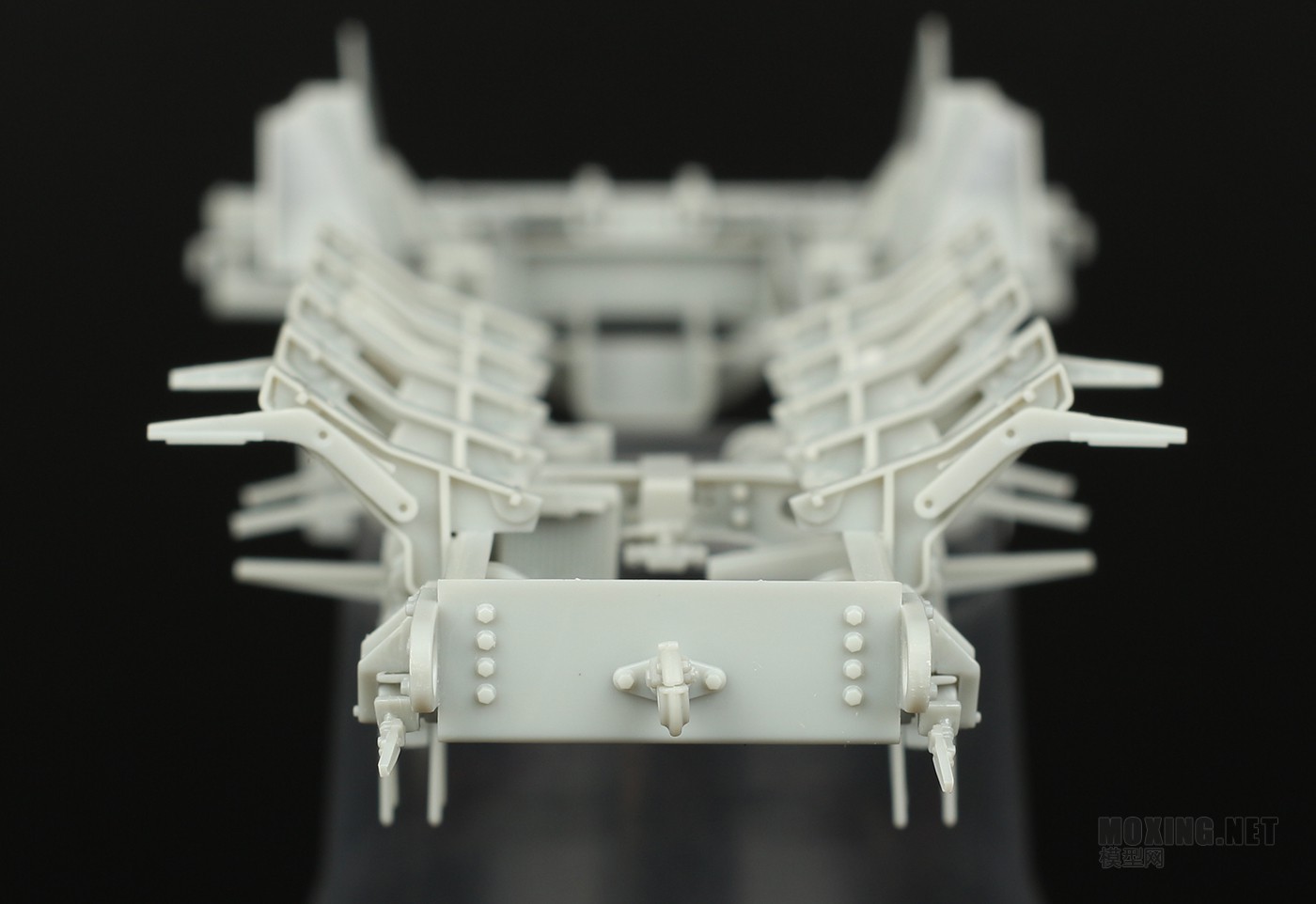

底盘：车架大梁

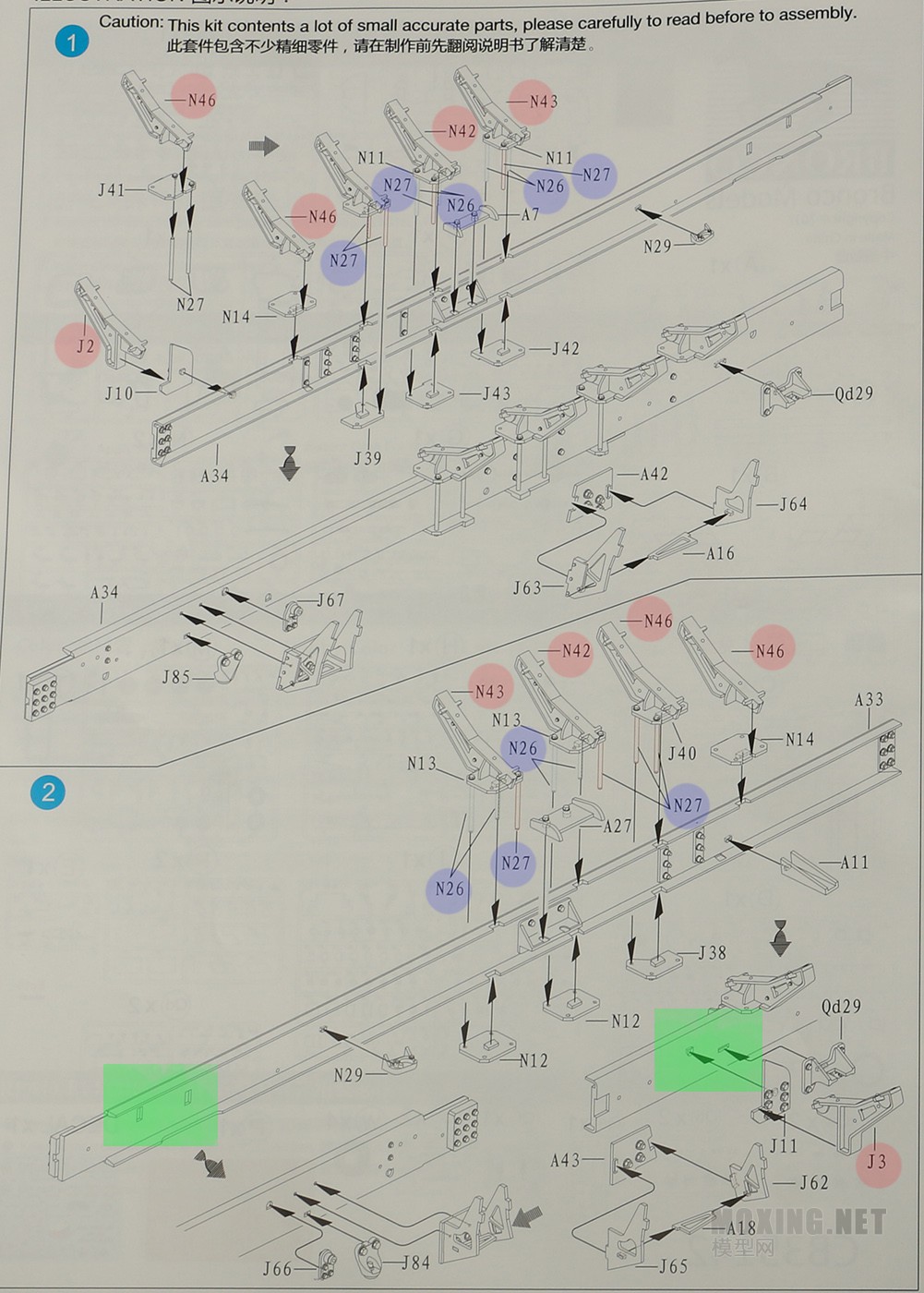

步骤1、2：
N42 N43 N46 J2 J3粘合在A33 A34大梁上请注意，要粘合工整对齐这几个是承载车厢的结构部件。
N26 N27 注意长短和内外安装位置。
\

步骤3：

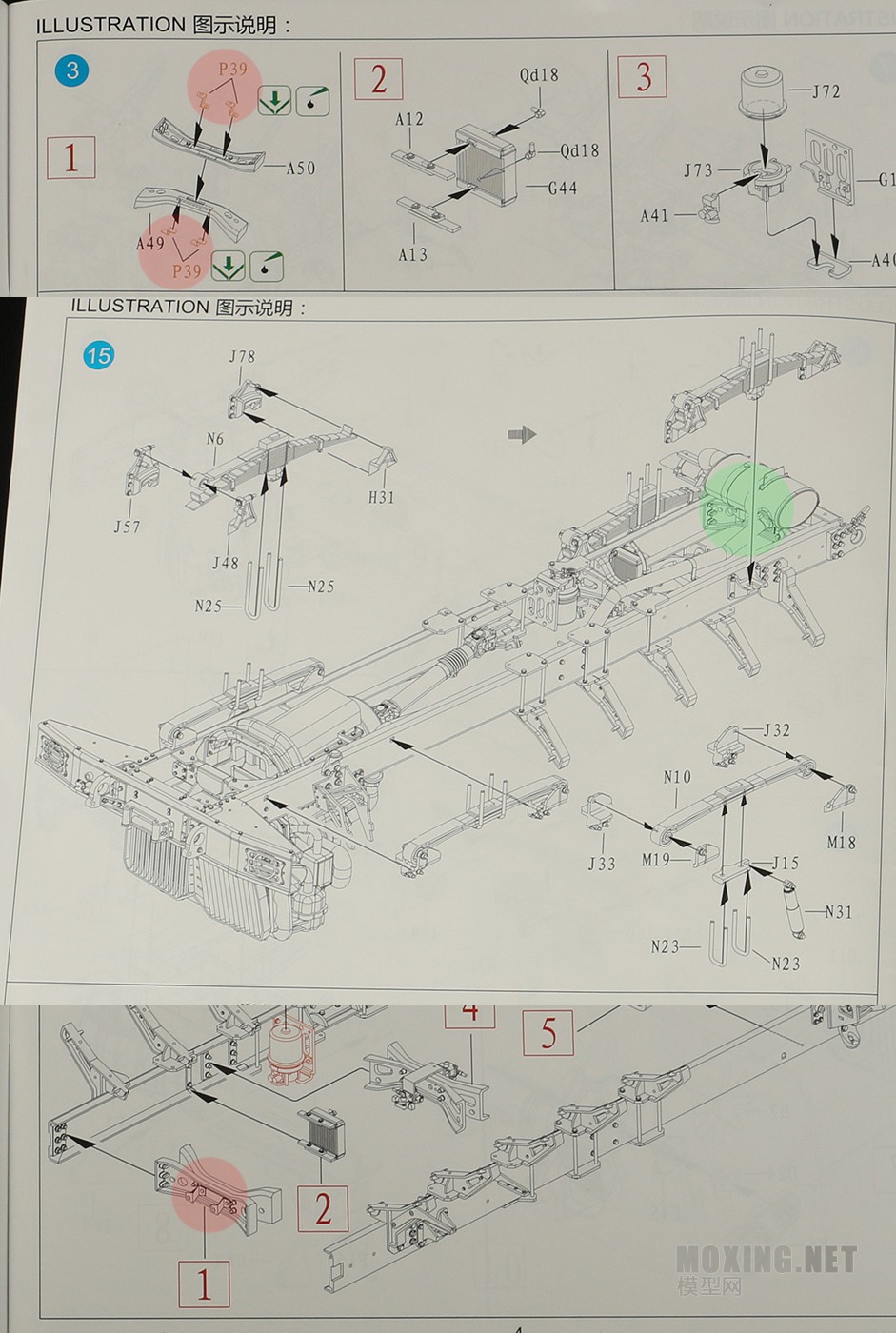

PE p39 4个蚀刻片零件是对称外形 请参考步骤6 步骤15 装配图，其实p39应该劈开成2个编号，另外由于蚀刻片外形折叠的关系，说明书标注不够明确，组装可能会错误颠倒位置。
\

零件剪下来摆好 弄乱不不好办了
\ \
\ \
\ \
\ \
\ \
\ \
\ \
\

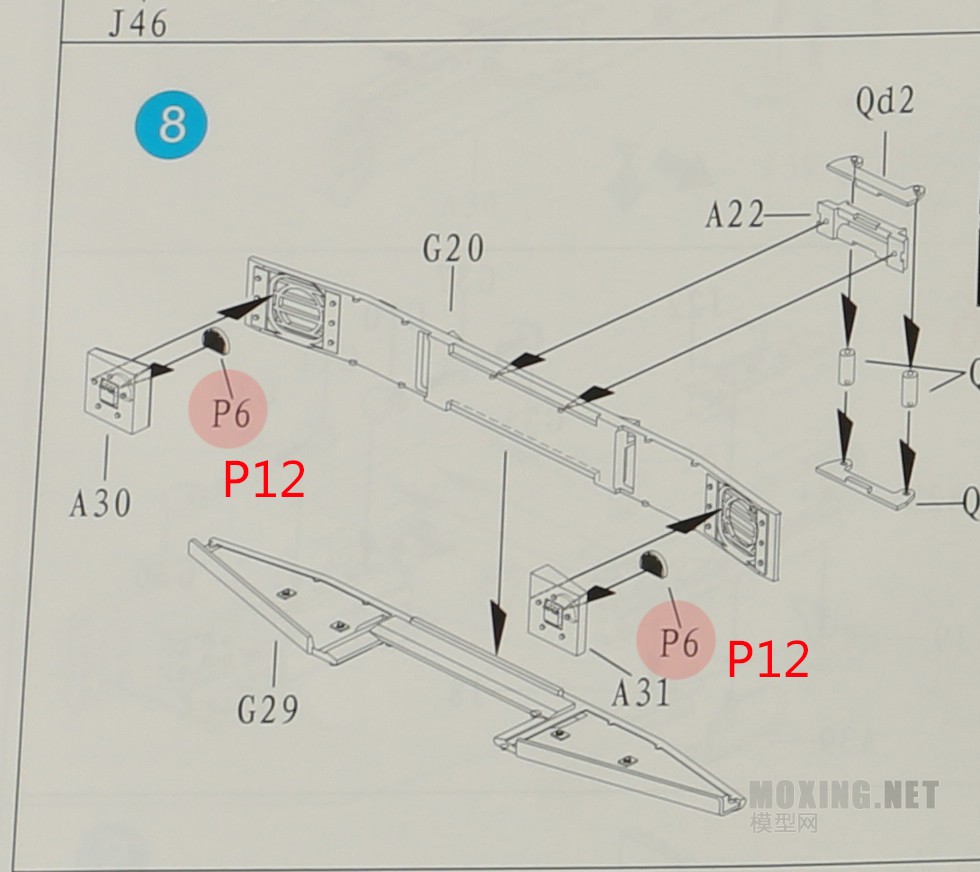

步骤：8
透明件P6标注错误，实为P12。
\

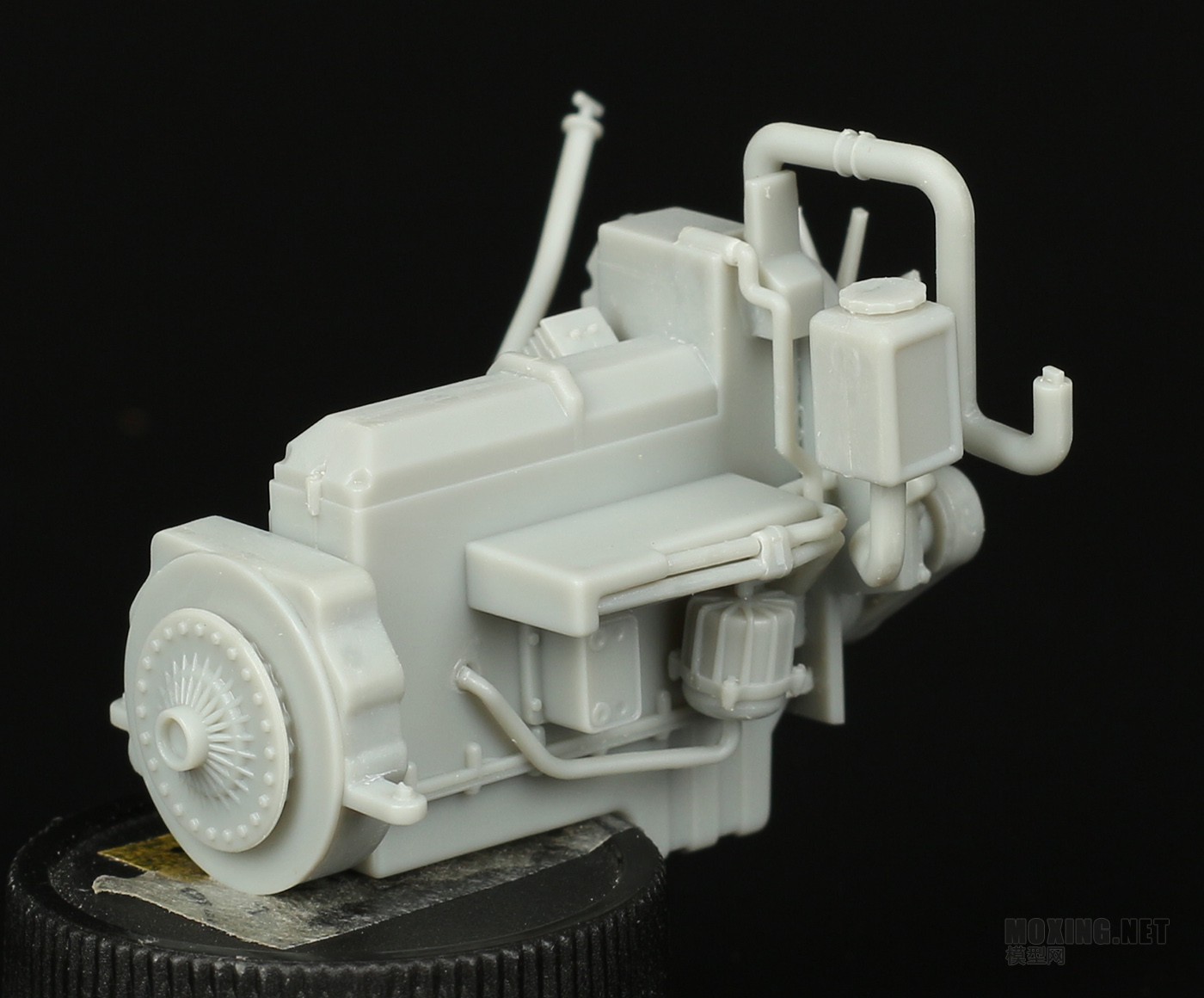

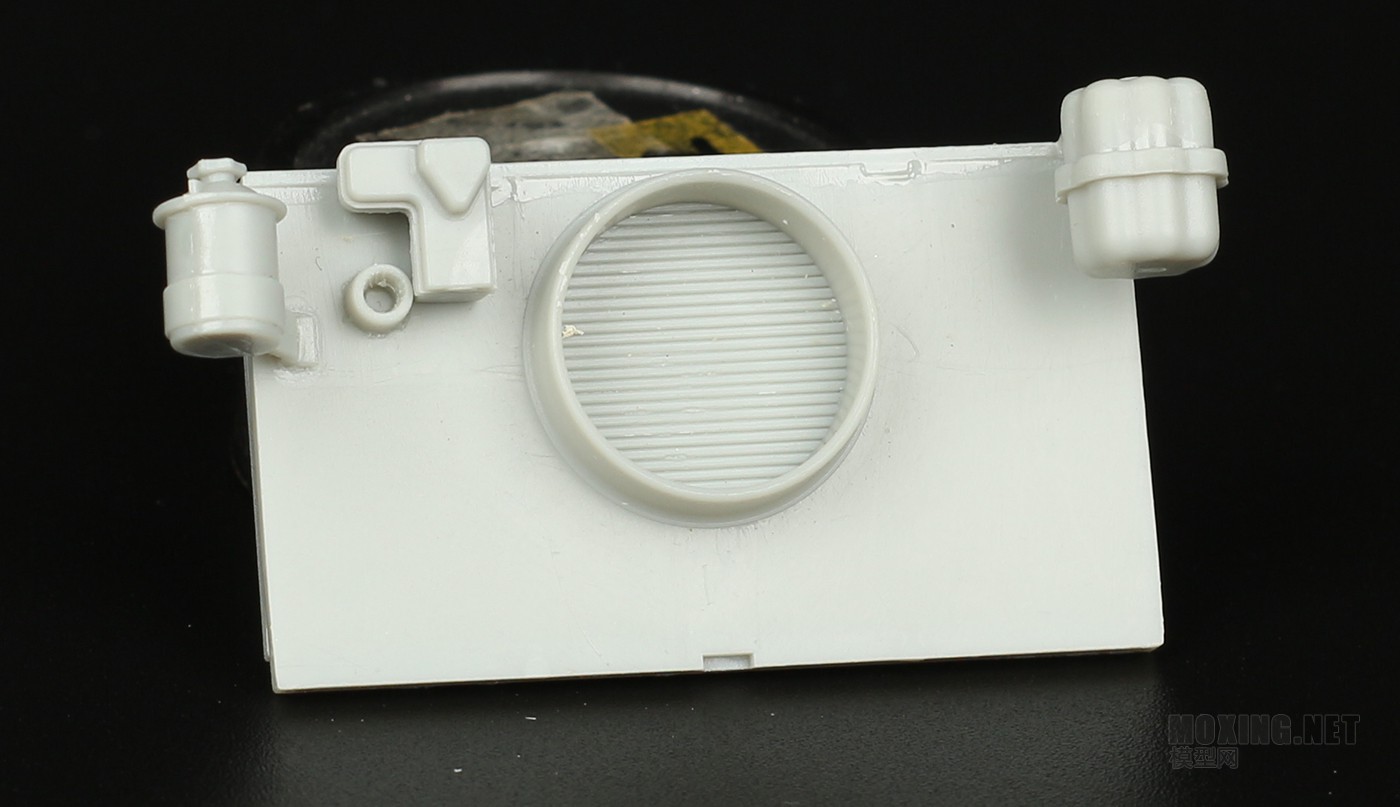

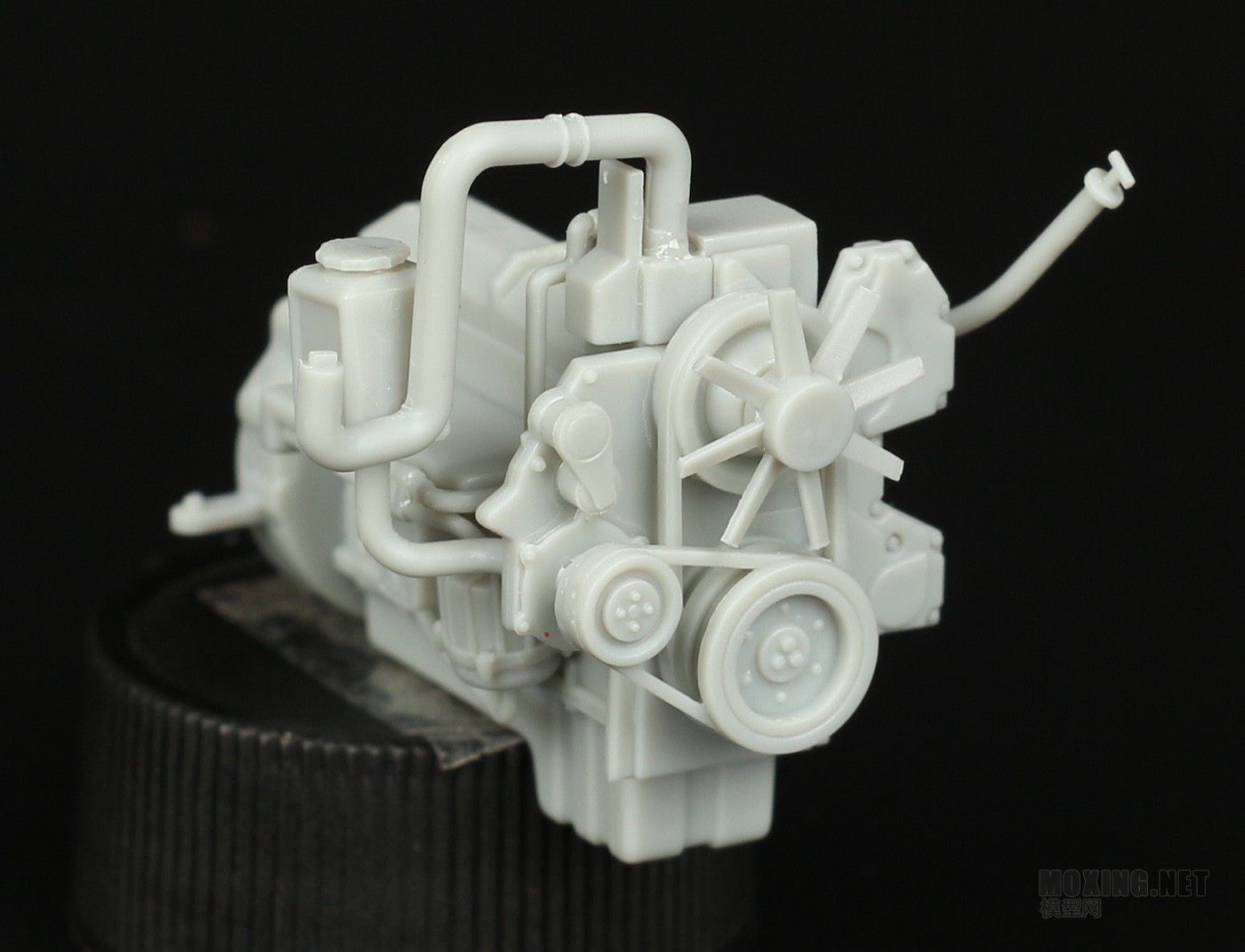

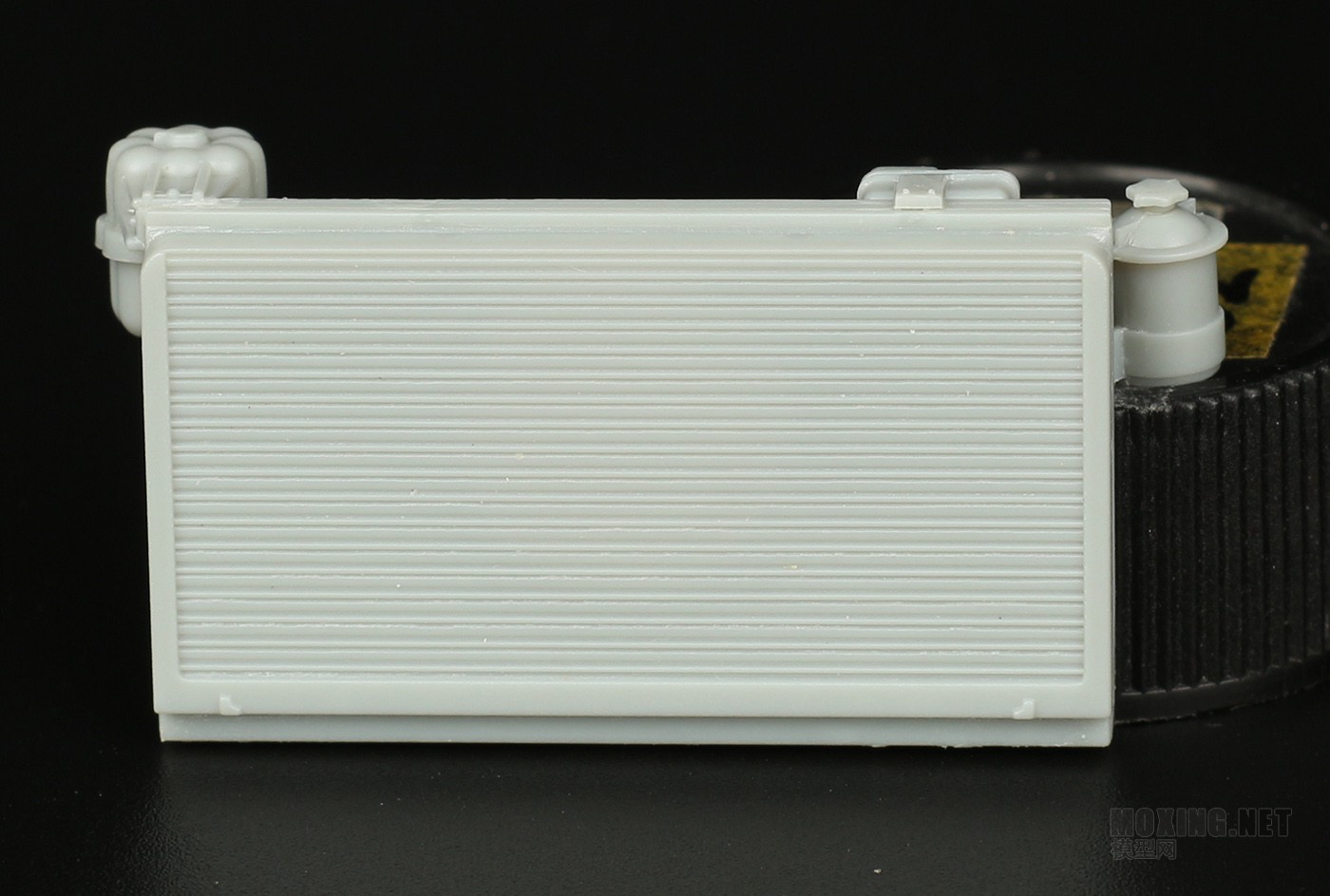

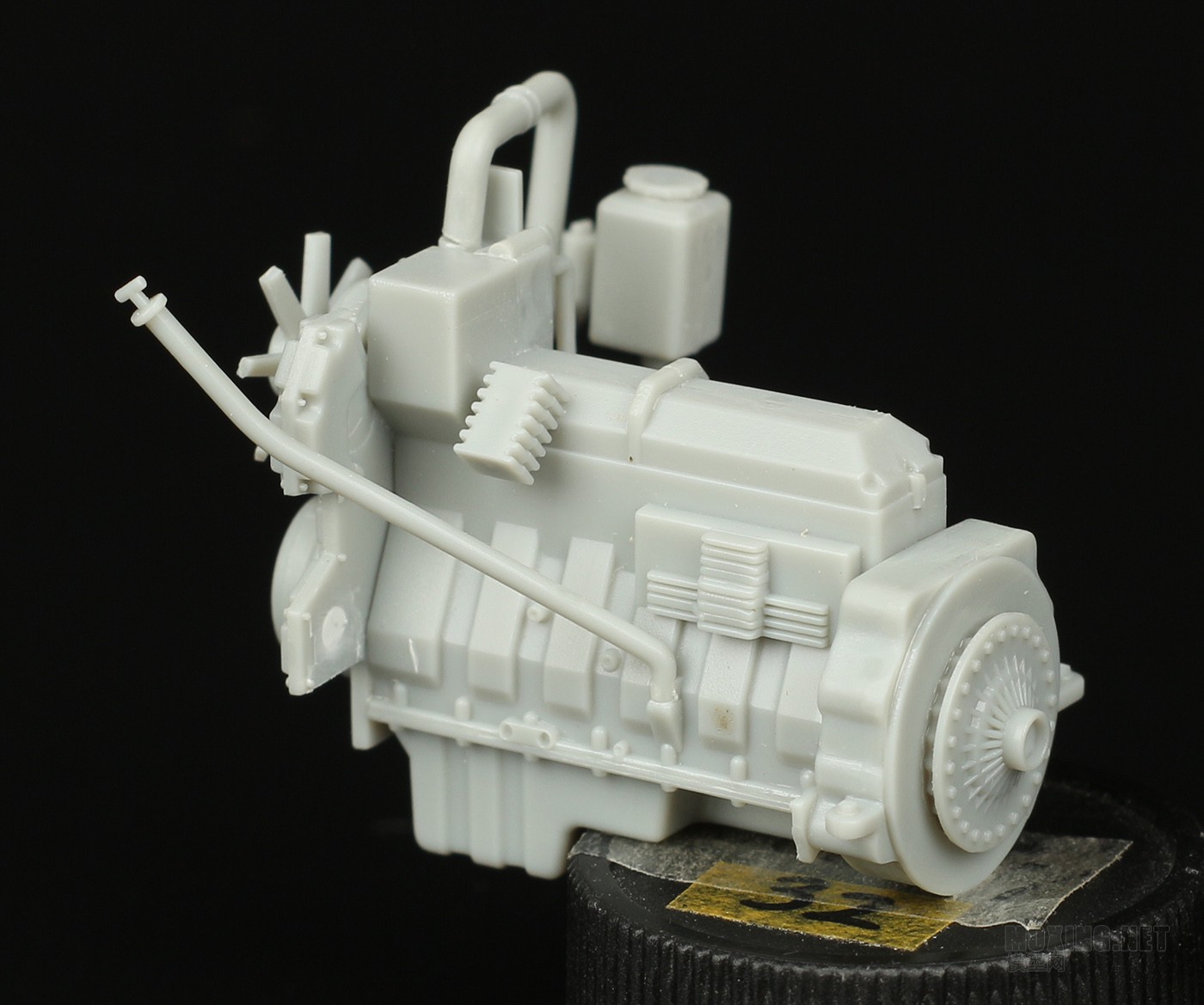

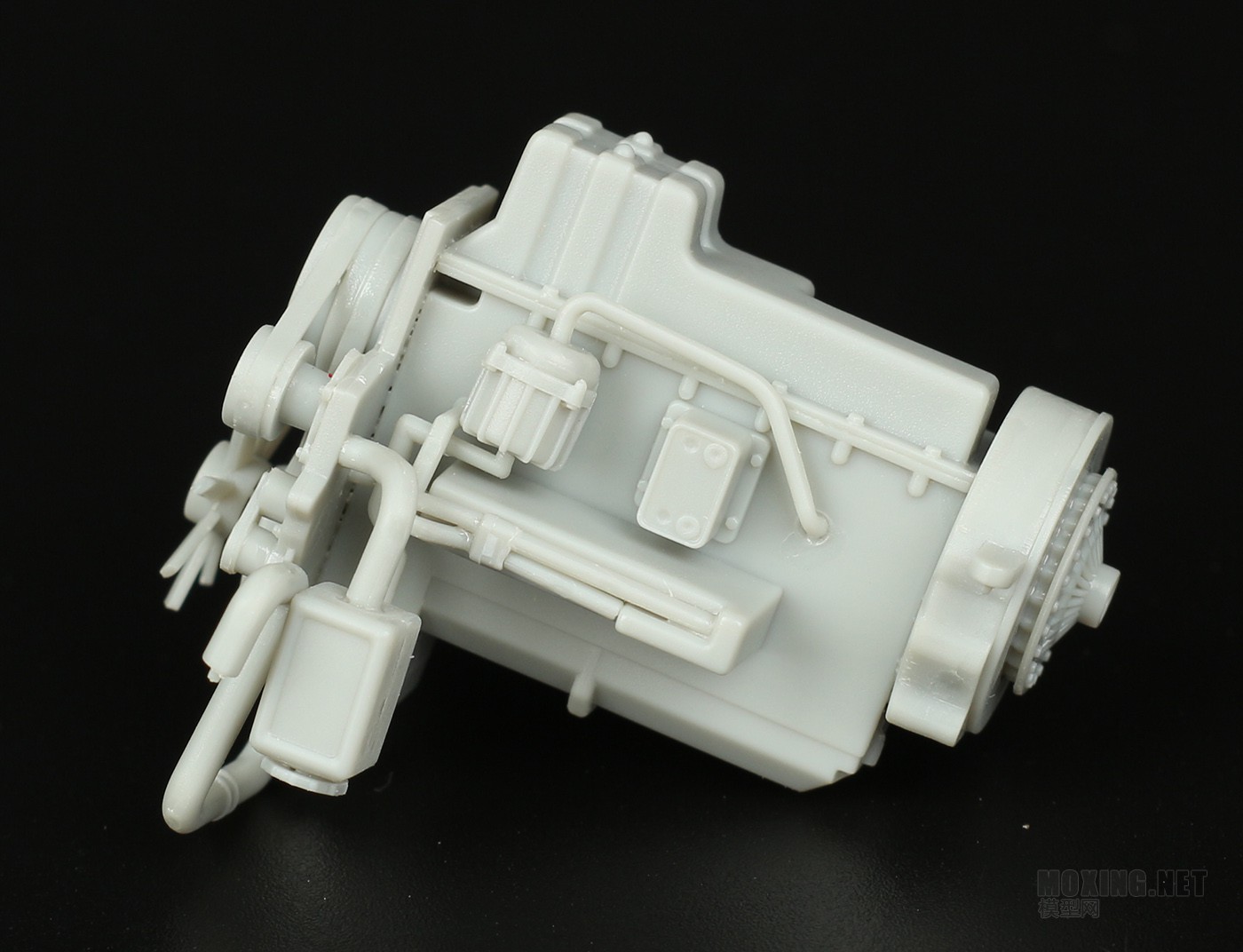

发动机 散热器 排气管

步骤9:F3 F4没有定位销

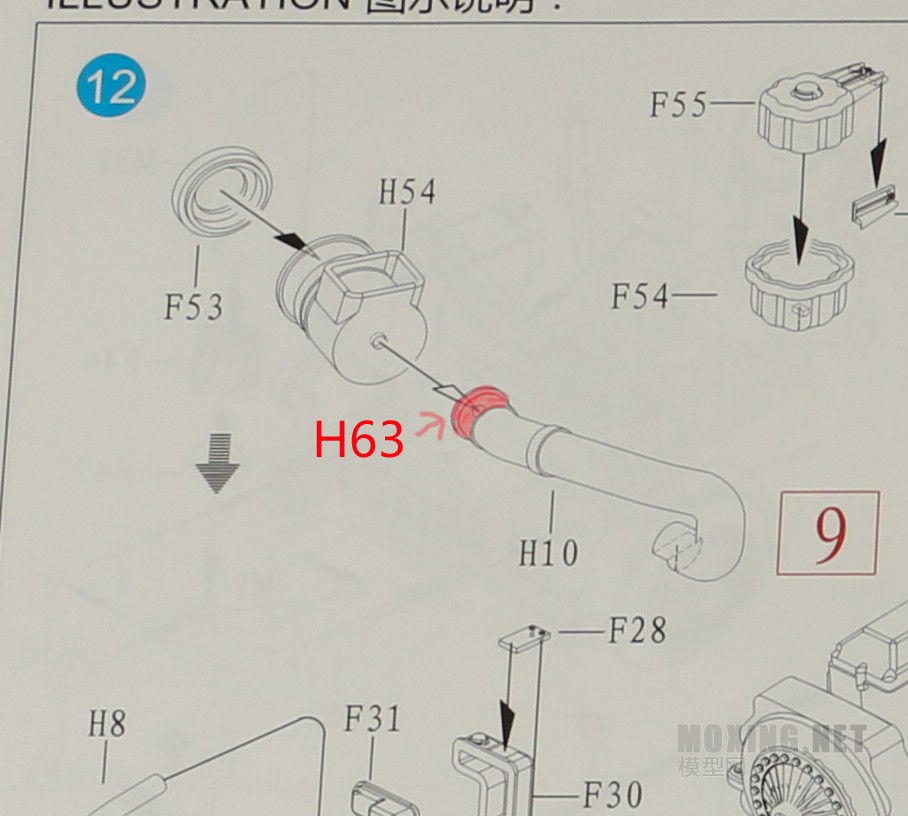

步骤12：H54内径偏小，进气管少标注一个零件图中红色部位 编号H63。
排气管H62车尾安装方向请参考步骤13图示。
\
\

这个发动机的进排气管构造让人有点不明觉厉......
\ \ \ \ \ \ \

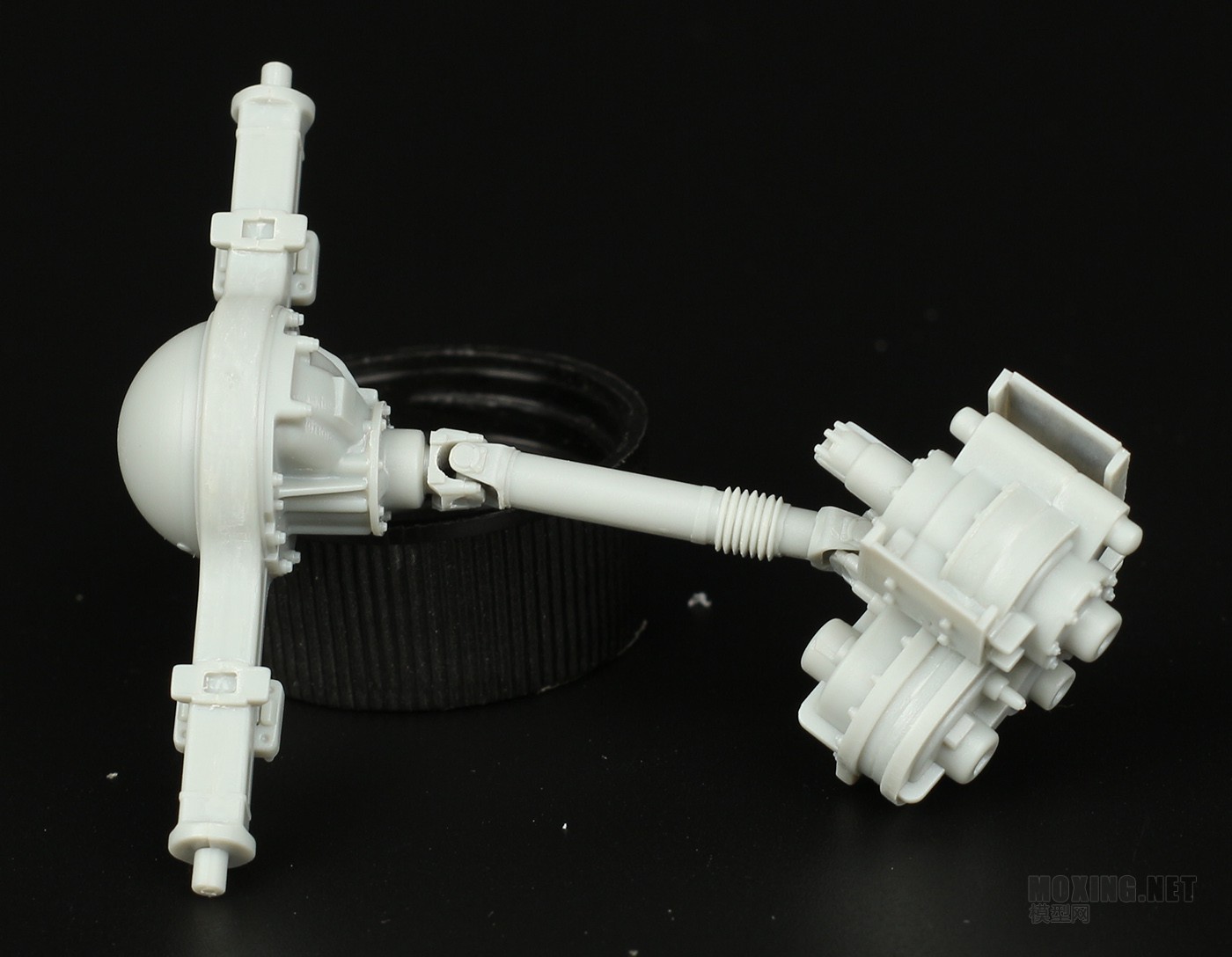

分动器总成 前后桥 传动杆

步骤14：
其中一个编号H43零件注塑不全 不知道是不是个别问题。
\

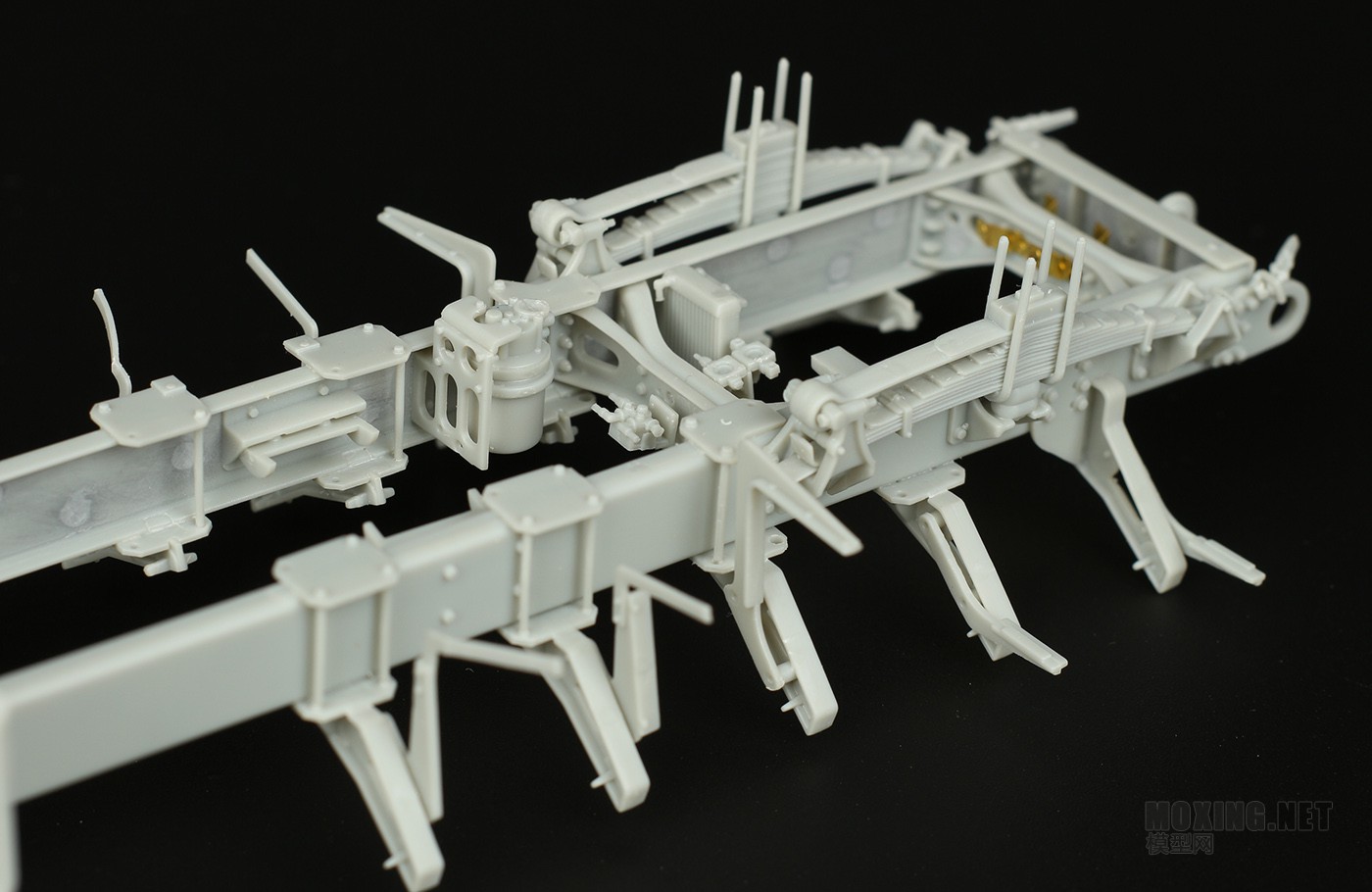

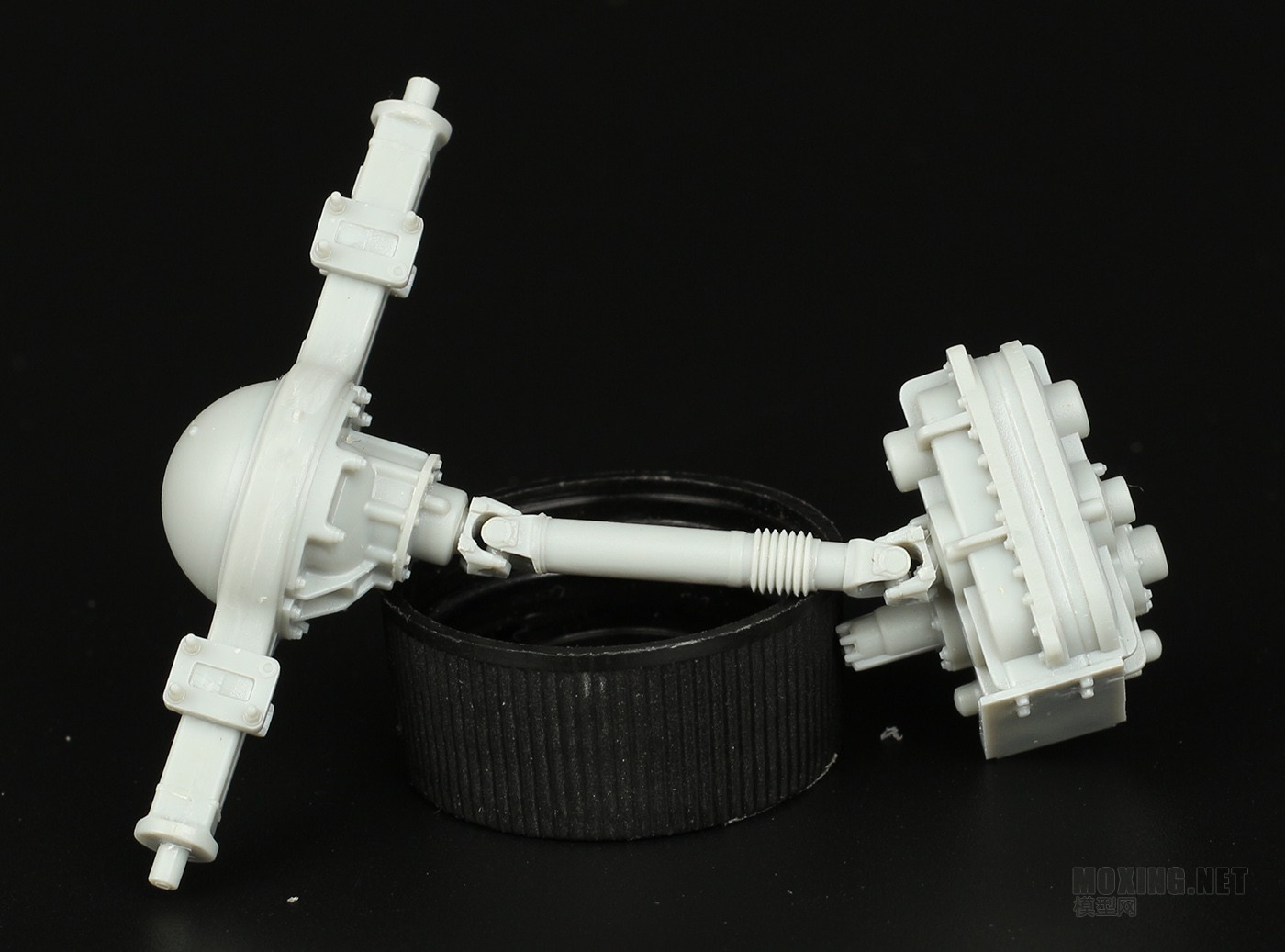

后桥 分动器总成
\ \ \ \ \ \
