考证资料-二战德军重型装甲巡道车及装甲部队的铁路运输简介-重型装甲巡道车

发布时间:2018-05-06 作者:尼伯龙根工厂-瑞鹤 来源:尼伯龙根工厂 浏览次数:0 网友评论 0


本文转载自公众号:尼伯龙根工厂,图文略有修改。此公众号专注二战军事装备知识介绍,更新频率高,所发文章都是非常不错的参考资料,推荐关注。
\
一、二战德军重型装甲巡道车

重型装甲巡道车(Schwerer Schienenpanzer)是奥地利的斯太尔公司(Steyr)在二战末期为德国国营铁路(Deutsche Reichsbahn)设计制造的一种铁路车辆,用来执行保护铁路线的任务。

\
重型装甲巡道车是一种双轴,内燃动力的铁路车辆,其“重型”是相对同厂的另一款“轻型装甲巡道车”而言。全车战斗全重约为18吨,全周装甲厚20mm,壳体为由多块大型装甲板拼合而成的多边体形状,每一块装甲都带有一定倾角,装甲板采用焊接和螺接混合工艺接合在一起。与其他所有的铁道车辆一样,该车首尾都装有缓冲器和车钩。

该车首尾造型相同,双向皆能行驶。动力为一台76马力的风冷内燃发动机(燃料不明,推测为汽油),可能采用电驱动的方式输出动力。动力室布置于车头左侧,右侧为驾驶席和机枪手位置。这种水平的动力还不如一辆斯太尔1500越野车,可谓贫弱,油耗也居高不下。该车可以独立作战,但德国铁路一般将其编组运用,这样一来,几乎全列都有独立的动力装置,与如今的动车组概念类似。在单独行驶时,该车最高时速为40公里/时,在编列行驶时,速度只能达到20公里/时。

在首尾和两侧均各布置了两个观察窗和一个机枪座,首尾的机枪座外廓凸出车外,而侧面的机枪座则直接开在侧装甲之上。车内人员可以利用MG-34通用机枪从机枪座向外射击,在不用时,机枪座可以利用上下两半结构的旋转盖板封闭。每一辆重型装甲巡道车都装有电台,电台天线布置在车体右后侧。在车体上部和后部,还用固定具携带着一些诸如铁锹之类的随车工具,用于在巡逻过程中抢修铁道。非常有趣的一点是,该车前后、左右的布局方向均相反,而不是一般车辆常见的镜像布局。

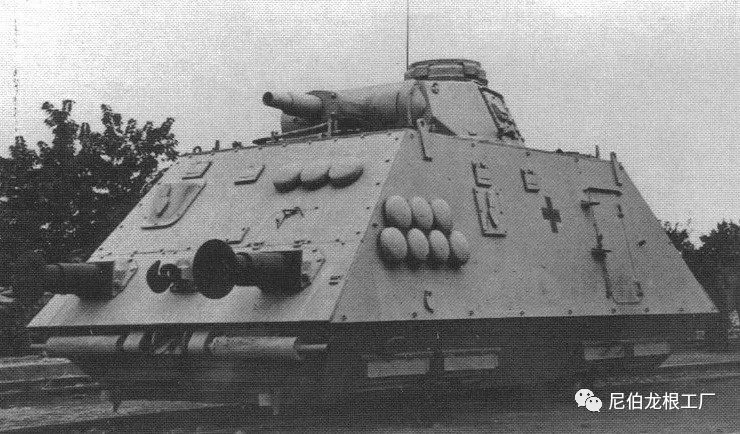

从这两张照片可以看出重型装甲巡道车两侧的布局是相反的,左侧门在后,而右侧门在前,两侧观察窗的位置也不一样,但侧向机枪座的位置倒是接近。
\
\

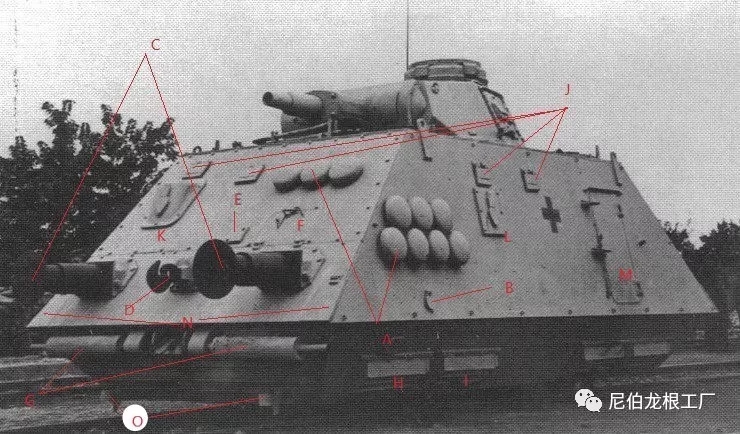

重型装甲巡道车各部位示意图
\
A:引擎进气口装甲口盖
B:燃料加注口
C:缓冲器
D:车钩
E:风管连接口
F:引擎检修盖
G:排气管
H:散热格栅
I:车轮所在位置
J:观察口
K:前向机枪座
L:侧机枪座
M:侧门
N:车灯盖板
O:清障器接口


按用途不同,重型装甲巡道车可以分为如下几个型号:

步兵载车(Infantriewagen)
用于运载随车的步兵和重武器、弹药等。车顶装有一个八面体结构的观察塔,四角带有机枪座,其余面皆带有观察窗,顶部安装一个类似于三号突击炮的指挥塔。

指挥车(Kommandowagen)
类似于步兵载车,在车顶带有与指挥电台配套的大型框状天线,某些车辆的观察塔上装有探照灯。

指挥车,因为外形太过突出,在1944年的时候,德军指挥车和通信车已经不再使用框状天线了,转而使用星形天线。而重型巡道车继续使用框状天线的原因尚不明朗。
\

火炮载车(Artilleriewagen)
安装一座三号坦克的炮塔,搭载一门7.5cm KwK 37 短管坦克炮,与三号N型坦克火力相同,坦克炮塔上原有的同轴机枪、指挥塔等设备仍然保留。有说法称因为物资短缺,某些火炮载车未能装备坦克炮塔,而是在车内安装了一门8cm或12cm的迫击炮,从为坦克准备的座圈开口处向外发射炮弹,但未见照片支持。
\

高射炮载车(Flakwagen)
可能有搭载两挺高射机枪、“旋风”、“东风”、“球形闪电”炮塔等多种方案,但均未实现,这样的高射炮载车车身高度会低于上述型号。在实际应用中,以装载2cm Flakvierling 38 4管高射炮的两轴平板车代替。

重型装甲巡道车一般被和其他车辆一同编组为18节的装甲列车,很少单独使用。这样的装甲列车中应该有12辆重型装甲巡道车,但由于高射炮载车一直缺位,数量一直维持在10辆上下。除了刚才所说的那种装有高射炮、用来替代高射炮载车的平板车厢之外,列车前后还会推顶或拖挂1-4节两轴平板车厢,车厢上存放着补给品和维修铁路之需的工具和备品。有时候,在列车之中还会挂载1-2节搭载Pz 38(t)或者法国索玛S-35坦克的车厢,这是一种带有自卸斜坡的两轴车厢,用于搭载坦克支援下车作战的步兵和实施远离铁路的侦察任务。除了这些车厢和巡道车之外,这样的一列装甲列车在某些情况下还会配备一辆法国潘哈德178装甲车改装的巡道车。该巡道车只是把橡胶车轮换成了钢缘的铁路车轮,没有车钩和缓冲器之类的设备,不能加挂在列车尾部,只能跟随在列车之后行进,在必要时,可以将该车换回胶轮,离开铁路作战。

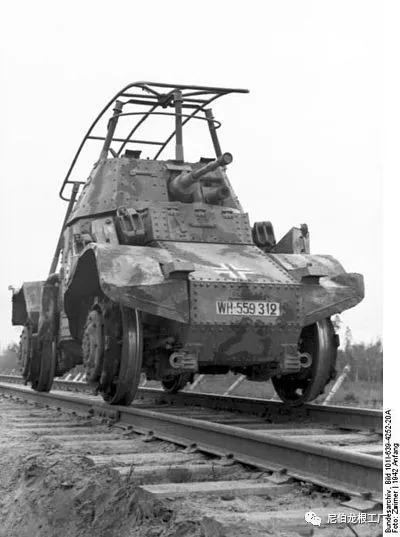

潘哈德178巡道车。
\

在车厢节数为18的情况下,基于重型巡道车的装甲列车编组大致如下:

火炮载车、步兵载车、火炮载车、步兵载车、指挥车、指挥车、步兵载车、火炮载车、步兵载车、火炮载车、高射炮车x2、坦克车厢x2、若干节两轴平板车。

按照德国在1943年9月15日发布的K.St.N./K.A.N.组织装备表,一列基于重型巡道车的装甲列车应具备如下人员和装备,由国防军人员和德铁人员混编而成,这样的人员和武器配备对于危害铁路安全的游击队来说还是相当具有威慑力的:

总计:
5名军官、32名士官、98名士兵(或德铁人员)、76把手枪、19把冲锋枪、52支步枪、23挺轻机枪、1具火焰喷射器(Flammenwerfer 41)、2门迫击炮(8cm GrW34)、4门KwK 37、2门Flakvierling 38、2辆Pz 38(t)、1辆潘哈德、1辆乘用车、1辆2吨厢式运输车、2辆自行车。

·指挥分队-1辆巡道车
包括操作无线电的人员和医务人员
2名军官、8名士官、9名士兵、13把手枪、3把冲锋枪、6支步枪、2挺机枪、1辆潘哈德。

·步兵分队-4辆巡道车
指挥部:1名军官、2名士官、2名士兵、2把手枪、2把冲锋枪、1支步枪、2挺机枪。

机枪班与迫击炮班(此处显示总计人数和武器数量、分散在4台巡道车中):4名士官、28名士兵、12把手枪、4把冲锋枪、18支步枪、6挺轻机枪、1挺重机枪、2门迫击炮。

工兵班:1名士官、11名士兵、4把手枪、1把冲锋枪、8支步枪、3挺机枪、1具火焰喷射器。

·炮兵分队-5辆巡道车、2节高射炮车、2节坦克车厢

指挥部(1辆巡道车):1名军官,1名士官、4名士兵、4把手枪、2把冲锋枪、2支步枪、1挺机枪。

火炮载车(4辆总计):4名士官、16名士兵、14把手枪、2把冲锋枪、4支步枪、4挺机枪、4门KwK 37。

高射炮车(2节总计):2名士官、14名士兵、13把手枪、1把冲锋枪、2支步枪、2挺机枪、2门Flakvieling 38。

坦克车厢(2节总计):3名士官、5名士兵、8把手枪、2把冲锋枪、2辆38(t)或S-35坦克。

·乘用车

在车顶休息的装甲巡道车乘员/载员,打头的是一辆指挥车,后面有一辆火炮载车。
\

德国原计划在1944年上半年完成10列重型装甲巡道车列车(201-210号装甲列车),但生产进度十分缓慢,在德国投降之前,真正投入使用的只有201-206号这六列,而且没有一列是按照标准编制完成的、情况最差的甚至只有8辆重型巡道车。201-206号装甲列车被投入到巴尔干、德国本土和波西米亚-摩拉维亚保护国的作战行动之中,各列装甲列车大致的作战经历如下:

201号:1944年1月5日交付德铁,在巴尔干使用,1945年4月其后撤的铁道线被切断、列车在克罗地亚的坎西尼奇(Cancinci)被乘员自毁并放弃。
202号:1944年11月11日交付德铁,在巴尔干使用,1945年5月9日在德国克罗瑙(Kronau)投降。
203号:1944年1月18日交付德铁,在巴尔干使用,1945年5月9日在德国舍恩斯泰因(Schonstein)投降。
204号:1945年2月6日交付德铁,在巴尔干使用,1945年5月9日在斯洛文尼亚的奇利(Cilli)投降。
205号:1945年交付,在波西米亚-摩拉维亚保护国使用,1945年5月9日于利萨(Lissa)被发现,乘员已经弃车。
206号:1945年交付,在波西米亚-摩拉维亚保护国使用,1945年5月9日在米洛维采(Milowitz)投降。
207号:未交付,1945年3月28日被缴获于斯太尔工厂内。
208号:未交付,1945年3月28日被缴获于斯太尔工厂内。
209号:建造计划于1945年1月被取消。
210号:建造计划于1945年1月被取消。

战后,一些斯太尔生产的重型装甲巡道车又被捷克斯洛伐克使用了一段时间,但如今并没有一辆该型车辆幸存下来。与传统的装甲列车相比,自带动力单元,既能组合使用,又能分拆使用的重型装甲巡道车可以更灵活的发挥保护铁路线的作用,又能更好的适应较差的铁路路基。不过它的火力、载员数量和续航能力与它的前辈存在很大差距,只能用于小范围地区的治安战,并不能代替传统的装甲列车。

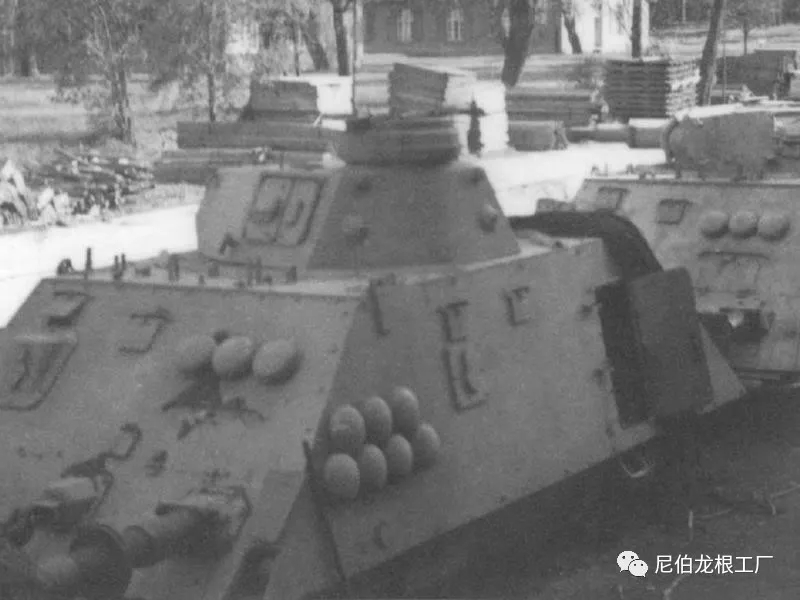

一辆火炮载车的尾部,前面还有多节火炮载车,车身颜色可能是单一的暗黄色,注意其旋开的机枪射口。
\

重型装甲巡道车留下来的照片不多,而且绝大多数都是火炮载车。巡道车个体之间存在一些细节差异,例如观察窗上方有无雨遮、排气管上部有无挡板、炮兵载车的炮塔侧面是否有观察窗等——后一个差异应该是使用了翻修的新旧不一的三号坦克炮塔导致的。
\
\
\

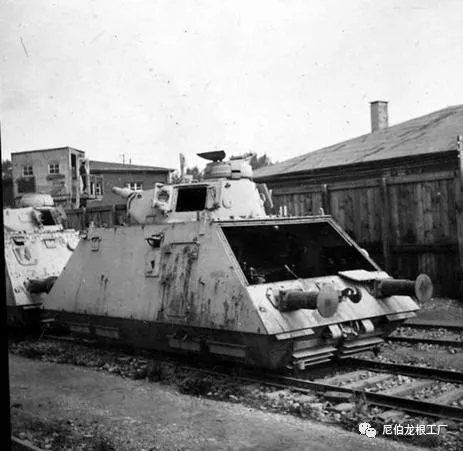

一辆被破坏的火炮载车,整个前脸的上半部缺失。车身已经生了锈,可能已经被搁置了很长一段时间。
\

与三号坦克一样,火炮载车的炮塔环前后也装有跳弹板。
\

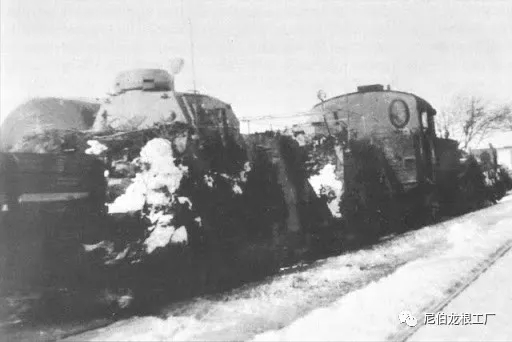

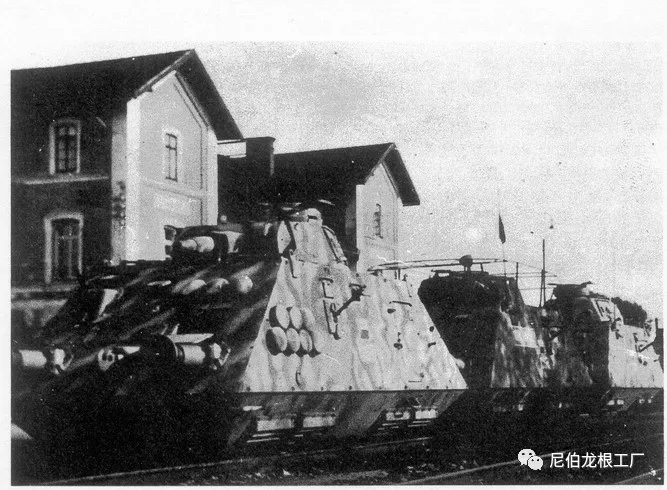

这列重型巡道车外部涂有迷彩,两辆火炮载车中间夹着一辆指挥车,指挥车的观察塔上装有一盏探照灯。
\

一台调车机车正牵引着一辆火炮载车和一辆指挥车。
\
