[模型网评测]MENG(TS-036)-1/35梅卡瓦 MK.4M主战坦克及"战利品"主动防护系统-制作过程1

发布时间：2018-05-02 作者：黑巧克力 来源：本站原创 浏览次数：0 网友评论 0 条

由于种种的个人原因，此款MENG的梅卡瓦MK.4M到今天终于做完了，下面我就开始对制作步骤的展示和解读已经制作期间遇到的问题。

我们先制作底盘，MENG的此款梅卡瓦底盘是分体式开模，制作体验，组合还算不错，对位也算比较准确


背面


前侧底部两侧合模的地方还有有明显的痕迹，可以看到明显的缝隙

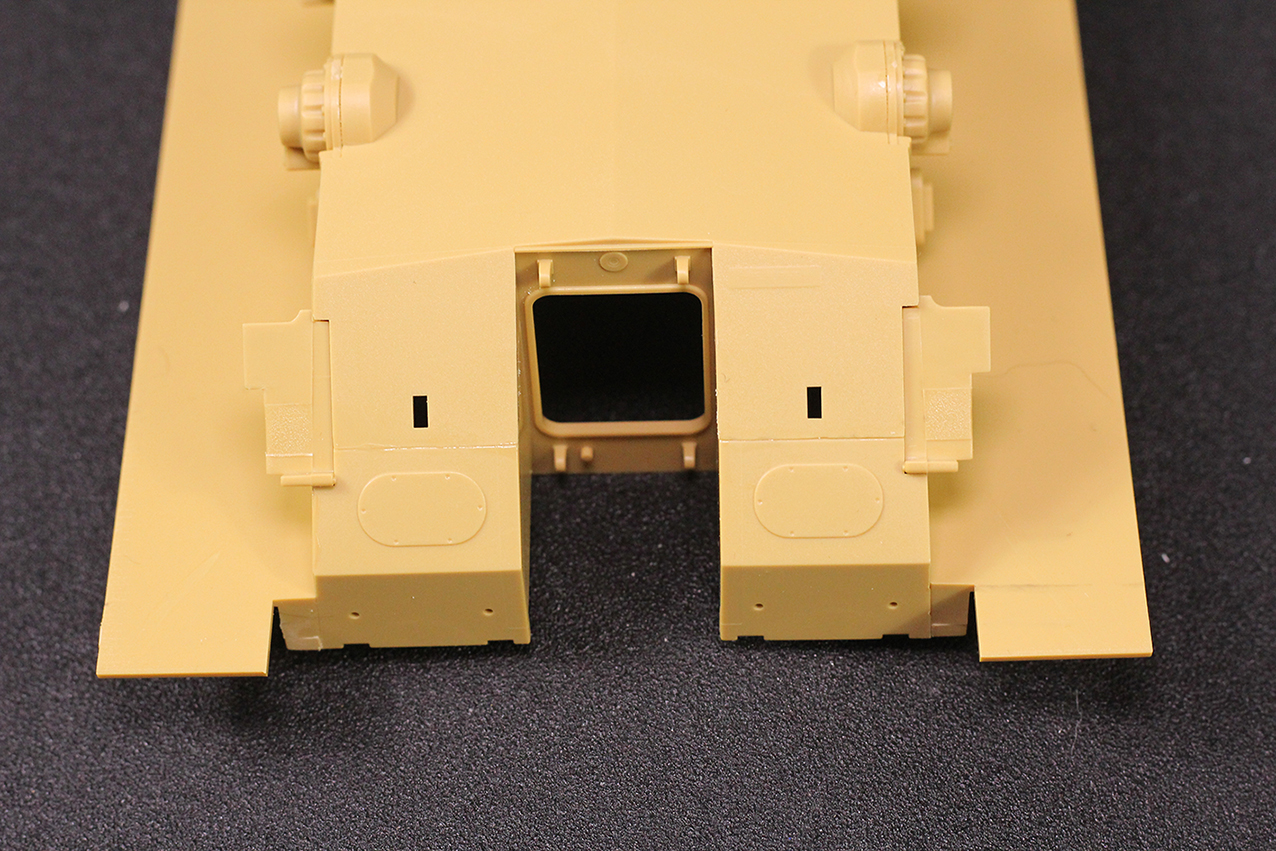

尾部对位还算比较准，就是需要粘合的地方接触面偏窄，不容易粘合

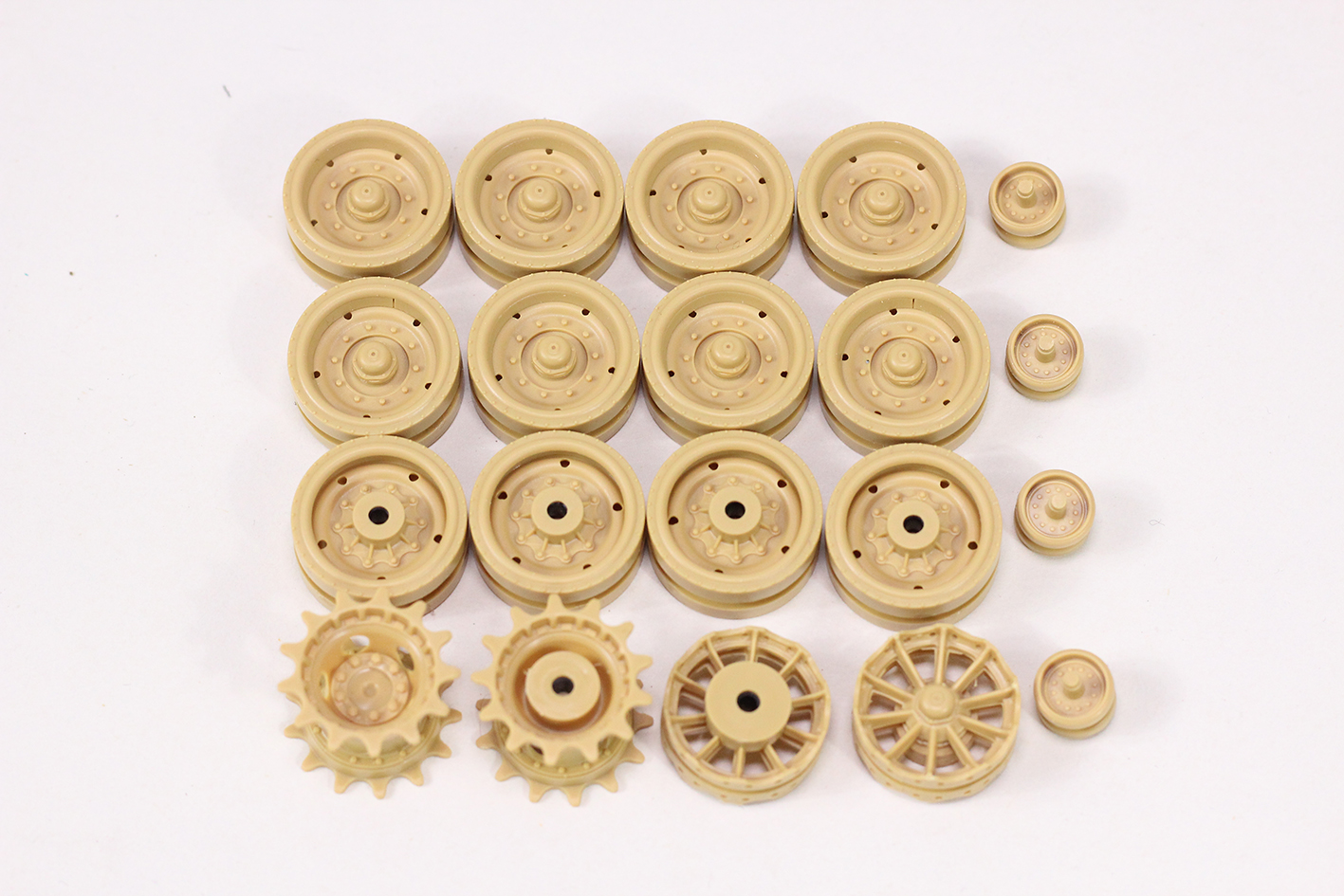

下面制作坦克轮子，轮子中间有胶套，负重轮的开模略微繁琐，一共分为6个塑料部件，不过完成后的细节不错


开始制作悬挂部分

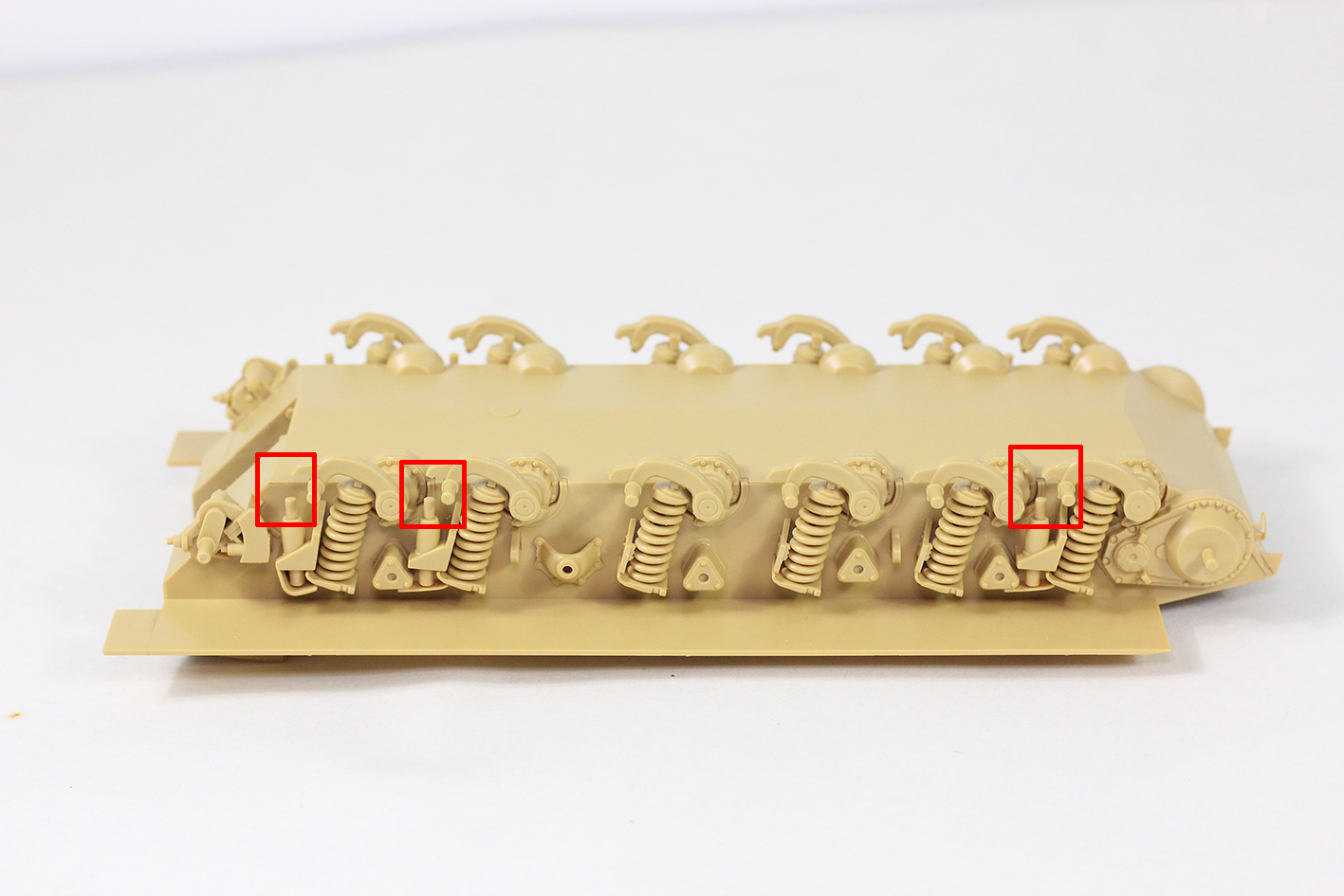

下面开始制作悬挂的可动部分，弹簧一体开模，有明显的合模线，不过弹性不错。这里出现了一处开模错误，下图中的红色框中的突起是错误的应该是和边上的三个一样是方孔，只有自己动手切掉突起，再开方孔


扭杆



内侧有推出孔，不过在内侧，制作后应该是看不到的，所以可以无视


继续制作悬挂，这里有两个地方需要注意，就是首尾两处的悬挂在底盘粘合时候虽然有定位，但是由于公差的关系，并未严丝合缝，有一定的摆动空间，这时候需要到底盘内侧观察一下确定正确的斜度，不然会影响后期制作




制作完非可动部分后，由于前后的轮子做了类似限位的开模设计（可能实车就是如此），所以中间的负重轮的确不会趴窝


看下相对位置的近照


完成悬挂后继续底盘下部的制作（后部舱门、储物篮部分）




牵引钩制作




车体底部装甲板，前后卡口的4处位置可以不用胶水，卡上就可以了

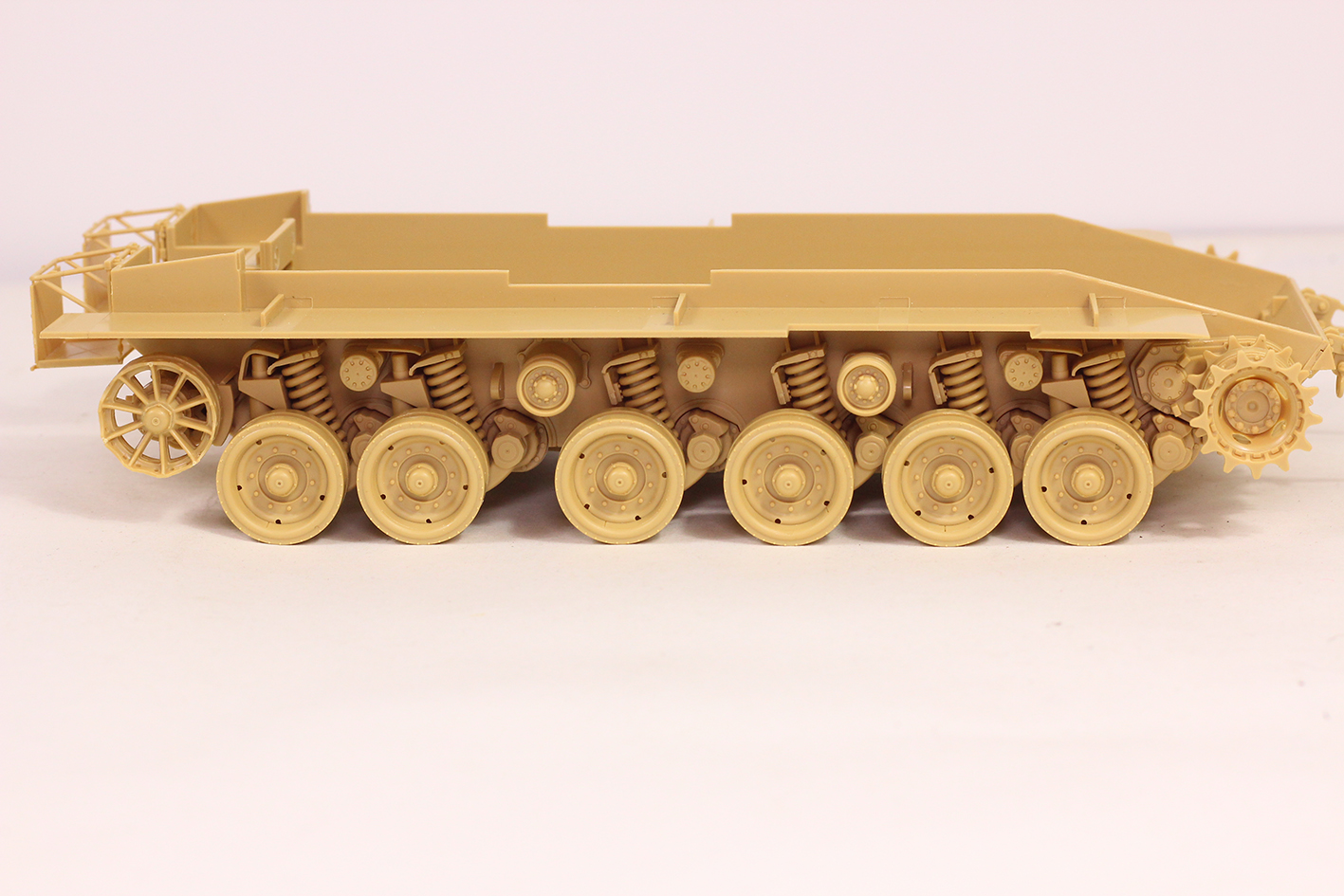

轮子的安装，由于轮子内有胶套，所以可以不用胶水，安装时按压所感受的压力也挺适中

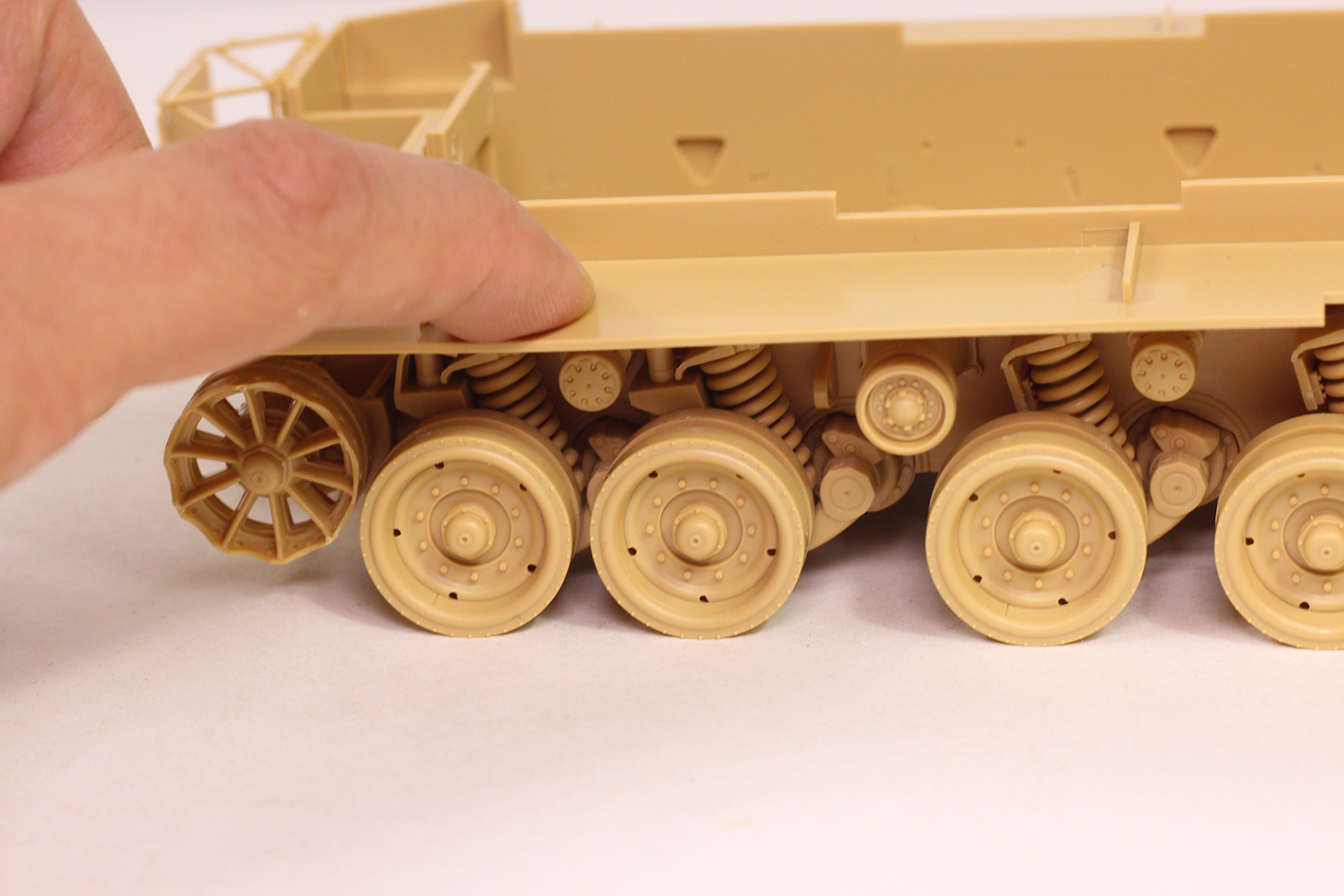

前部用力按压观察活动效果


后部用力按压观察活动效果


放在美工刀上按压观察活动效果
