制作过程
船底部分，第一步骤需要两边船体开出孔洞，因为CB90 后续还会出其他国家版本的，模型船体、甲板等部分基本都是通用的，在制作不同国家型号的时候需要钻出不同的孔洞来安装搭配不同的武器和设备。

虽然是小艇但因为是35比例的船 ，体积也十分巨大，孔洞的尺寸都在1.5毫米，1.2毫米，1.0毫米这三个尺寸上，所以制作之前准备好这三个尺寸的手钻钻头是必须的，如果有条件配合电钻是最方便的，毕竟钻孔数量和工作量还是不小的。


钻好船体空洞后 将两半船体合拢假组下，查看船体粘结面是否有阻碍（飞边、水口不干净、注塑的凸起变形等等）。


TIGER船体底部的设计很巧妙的将粘结面的线藏在船脊下面，这样大大节省了我们在处理打磨粘结线的时间。


喷水推进装置的入水口给出了两种选择。注塑件的网格和蚀刻片镂空的网格。

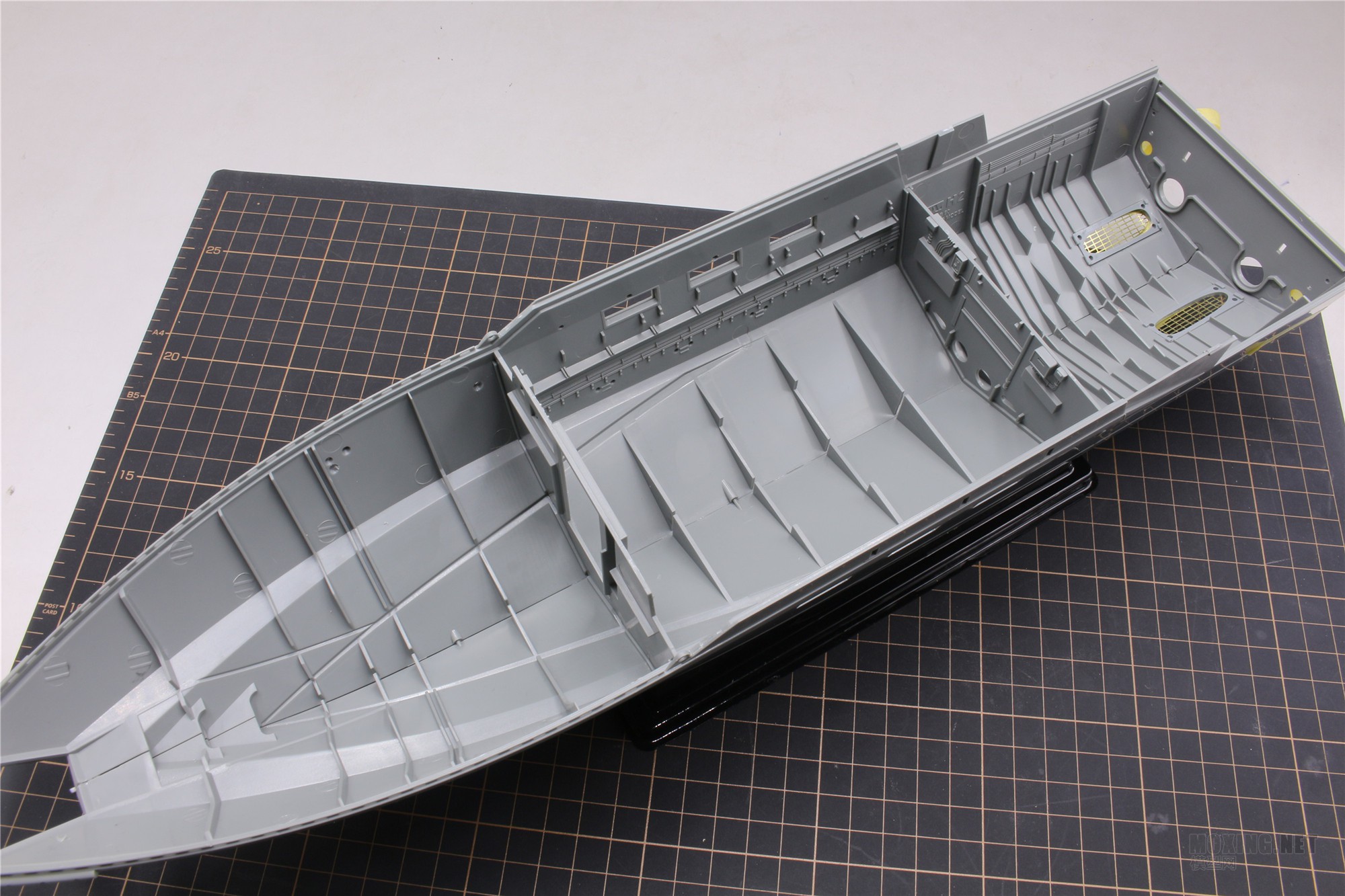

安装船体内部的两个隔板，注意隔板的方向，结构件的安装也同时加固了船体的强度。


船体底座为吹塑壳子，还是有些轻飘飘，用带背胶的铅块进行配重，增加稳固性。


这里一定先安装船首舱段和船中舱段  底部中间的W4，W6两个支撑片，除了加固船体还可以增加底层甲板的支撑，然后中间舱段在支撑片的两边安装配重铁条，平衡整船的中心位置。


底层甲板安装完成。

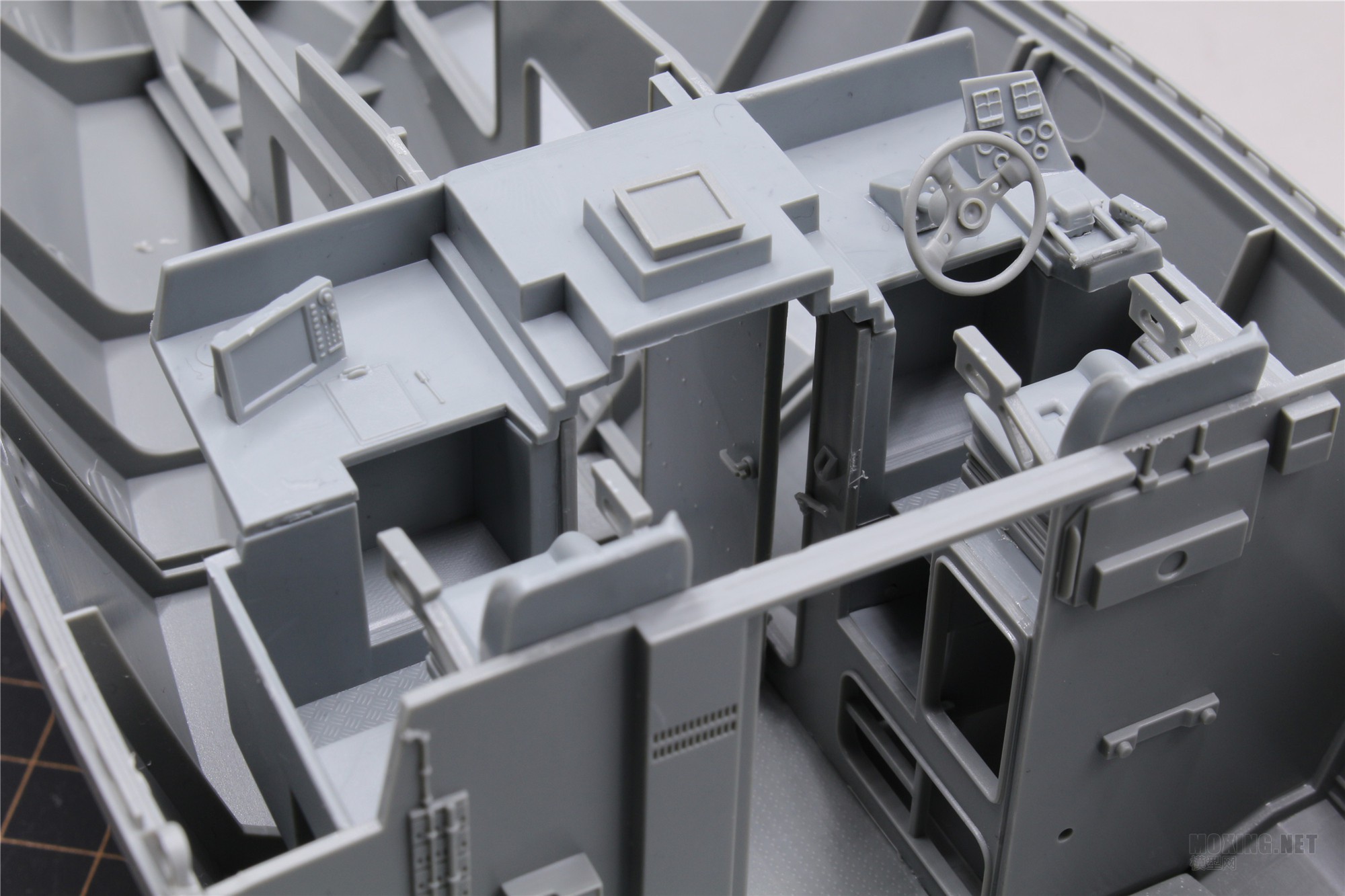

船首正副驾驶座椅，没有粘结死，用蜻蜓胶假组安装上，方便以后喷涂。


后面的角度看，驾驶舱很有点豪华游艇的味道，科技感也很足，TIGER也提供了驾驶室各种显示器的水贴，相信涂装后会很不错。


中间乘员舱的18个座椅和上下支撑零件，D7、Q4上下支撑零件粘结在船体上，座椅通过使用蜻蜓胶假组安装在船体上，方便后续喷涂。


乘员舱进出的梯子，注意下两个D3零件安装A10零件时候会有阻碍，需要将内部的凸起切掉一部分。



发动机零件并不多，基本都是D板件的零件，直做起来很迅速，基本没啥需要注意的。


发动机安装上船体，注意下喷水口的位置和方向，发动机舱是有安装底座凹槽的，可以直接把发动机放进去，不需要粘死。后部检修梯子也是可以活动拆下来的。


上甲板部分用料相当厚实，对比说明书对应编号，进行背面钻孔作业，这里不得不说我需要一把电钻，钻孔数量多，甲板又厚，钻完了手酸的不得了。


乘员舱顶部的包裹，通过之前内构彩图发这些包裹是橙色的，我个人猜测他们是海上急救包裹，比如救生衣，信号弹等东西，蚀刻片兜网弯折起来需要细心一些，否则容易歪了会很不好看。


依旧是蜻蜓胶假组安装并且比对调整蚀刻片兜网的位置
