[模型网评测]MENG(SS-013)-1/35 M911牵引车及M747重型设备挂车-板件及细节图3-E,J板件

发布时间：2018-01-21 作者：PaladinLJJ 来源：本站原创 浏览次数：0 网友评论 0 条


板件E
[模型网评测]MENG(SS-013)-1/35美国M911牵引车及M747重型设备挂车

前、后桥的钢板弹簧悬挂。后桥是可动的哦
[模型网评测]MENG(SS-013)-1/35美国M911牵引车及M747重型设备挂车
[模型网评测]MENG(SS-013)-1/35美国M911牵引车及M747重型设备挂车

链条的立体感不错
[模型网评测]MENG(SS-013)-1/35美国M911牵引车及M747重型设备挂车

两侧的油箱，采用的隐藏水口
[模型网评测]MENG(SS-013)-1/35美国M911牵引车及M747重型设备挂车

空气过滤器入风口
[模型网评测]MENG(SS-013)-1/35美国M911牵引车及M747重型设备挂车
[模型网评测]MENG(SS-013)-1/35美国M911牵引车及M747重型设备挂车

套件提供了发动机和变速箱的下半部分，完整的发动机，要购买单独出的树脂件了
[模型网评测]MENG(SS-013)-1/35美国M911牵引车及M747重型设备挂车
[模型网评测]MENG(SS-013)-1/35美国M911牵引车及M747重型设备挂车

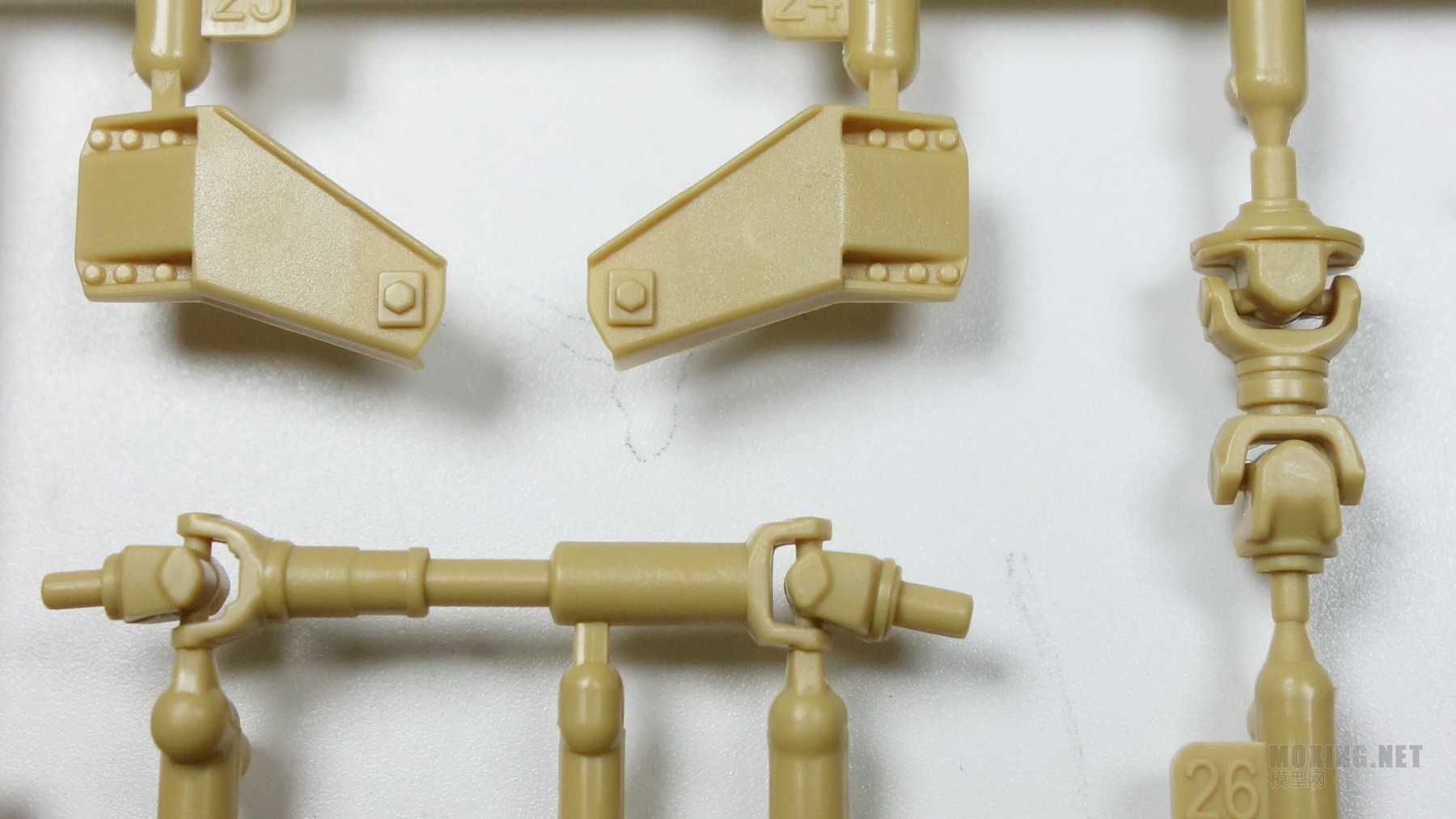

传动轴
[模型网评测]MENG(SS-013)-1/35美国M911牵引车及M747重型设备挂车
[模型网评测]MENG(SS-013)-1/35美国M911牵引车及M747重型设备挂车

车桥零件，细节很不错。值得一提的是，从发动机、变速箱和车桥可以看出，MENG尽量把细节集成到主零件上，而不是拆分成很细碎的零件
[模型网评测]MENG(SS-013)-1/35美国M911牵引车及M747重型设备挂车
[模型网评测]MENG(SS-013)-1/35美国M911牵引车及M747重型设备挂车

提升桥的U型支架，内侧细小的刻字都有所表现
[模型网评测]MENG(SS-013)-1/35美国M911牵引车及M747重型设备挂车

提升桥的关键零件-提升气囊（空气弹簧）
[模型网评测]MENG(SS-013)-1/35美国M911牵引车及M747重型设备挂车

插一下关于提升桥、也就是那对悬起来的轮子的介绍。可提升车桥其实是民用卡车上比较常用的技术，是为了兼顾承载能力和耗油经济等方面的综合解决方案。需要重载时放下，提升承载能力，不需重载时升起，轮胎不与地面摩擦以省油。
[模型网评测]MENG(SS-013)-1/35美国M911牵引车及M747重型设备挂车

提升桥按提升方式有不同种类，常见的是气囊提升桥，M911使用的就是这种方案
[模型网评测]MENG(SS-013)-1/35美国M911牵引车及M747重型设备挂车

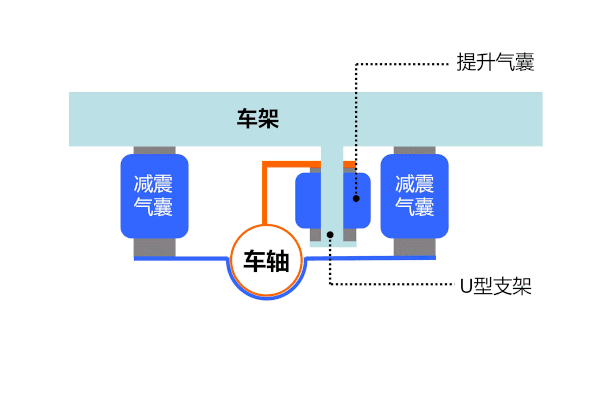

气囊提升桥原理如下图。需要提升车桥的时候，提升气囊充气（即刚才展示的E板件零件），4个减震气囊（即套件的橡胶空气避震零件）放气，以U型支架（即套件E4零件）为支撑点，气囊就和千斤顶一样把车轴给顶了起来，实现车桥的提升。
[模型网评测]MENG(SS-013)-1/35美国M911牵引车及M747重型设备挂车
M911的中桥就是可提升车桥，原理和上图基本一致，只是每侧少一个减震气囊（空气避震）而已

板件J
[模型网评测]MENG(SS-013)-1/35美国M911牵引车及M747重型设备挂车

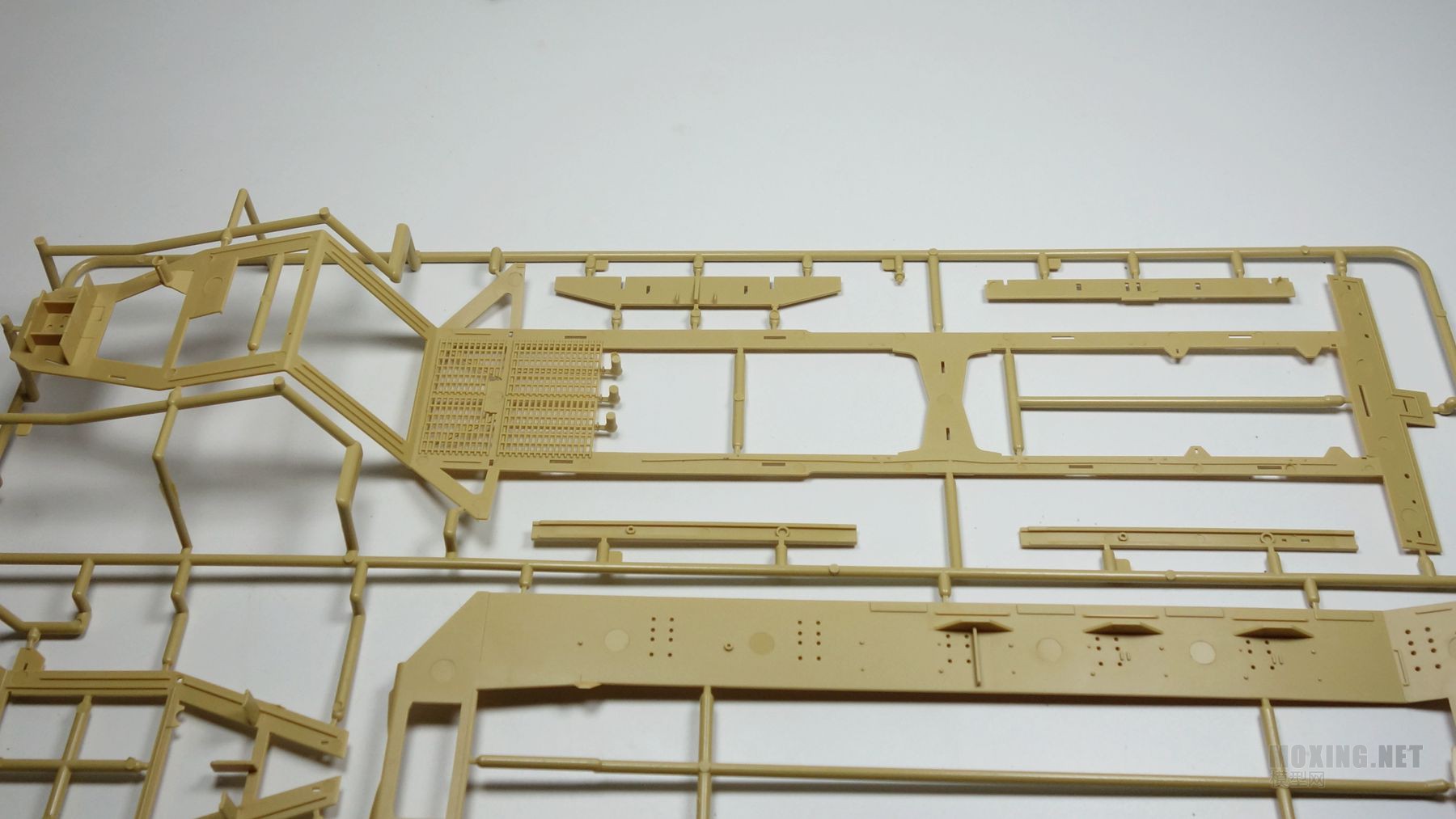

半挂平板车主体零件
[模型网评测]MENG(SS-013)-1/35美国M911牵引车及M747重型设备挂车
[模型网评测]MENG(SS-013)-1/35美国M911牵引车及M747重型设备挂车

整体来说板件品质是很工整的，这种格栅位置都没有飞边
[模型网评测]MENG(SS-013)-1/35美国M911牵引车及M747重型设备挂车
