[模型网评测]MENG(TS-034)-1/35中国 ZTZ-96B 主战坦克-制作过程4-炮塔1

发布时间：2017-10-22 作者：PaladinLJJ,无敌非典 来源：本站原创 浏览次数：0 网友评论 0 条

炮塔部分这里是需要相当注意的，制作的型号不一样，填补的空洞也不一样，左右两侧的填补方式也因为不同型号会有所区别。特别是2016款的C型号。我采用了杜蕾斯的补土进行填补，干燥快，棉棒就可以擦拭干净

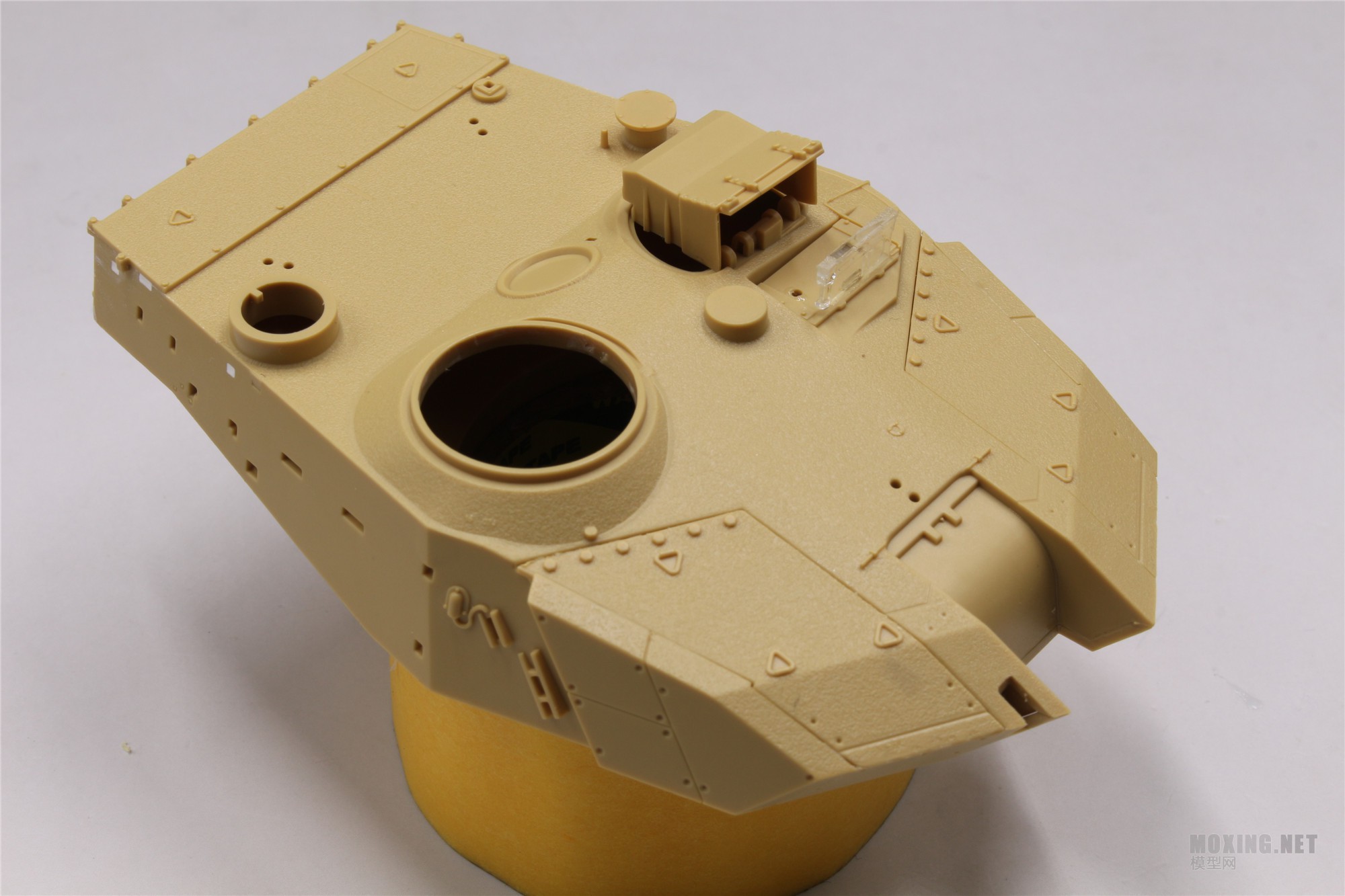

车长观瞄仪制作了打开状态


观瞄仪假组，方便透明件的上色


抛壳窗的定位孔实际是偏小的需要笔刀扩一下


炮塔储物篮的制作，这里说明书看起来很繁杂，还是需要辨别好型号和零件的选择，实际使用制作的零件并不多


两侧炮塔的储物篮安装完成



队列灯，横风传感器等零件安装


25步骤，最后车长舱门和炮长舱门的名称标注错误


透明件进行了预先处理，方便后期喷涂制作



主炮的组合，合模线处理的比较巧妙相当好打磨，需要注意下主炮完成后一定瞄着眼比对下炮管的平直，我的主炮就稍微有点弯，轻轻掰一下就可以调整好。


这里校炮瞄准镜有些阳春写意了


这张实车图可以看到校炮瞄准镜的结构是分为三段的，而且跟热护套还是有一点距离的


软胶炮盾部分，请注意红线部分的外沿建议剪切下以方便安装到炮塔上，直接安装外沿这一点会比较影响安装的平整。假组一下就会知道问题。


炮盾安装完成后发现一个很大问题，防水帆布高出炮塔很多

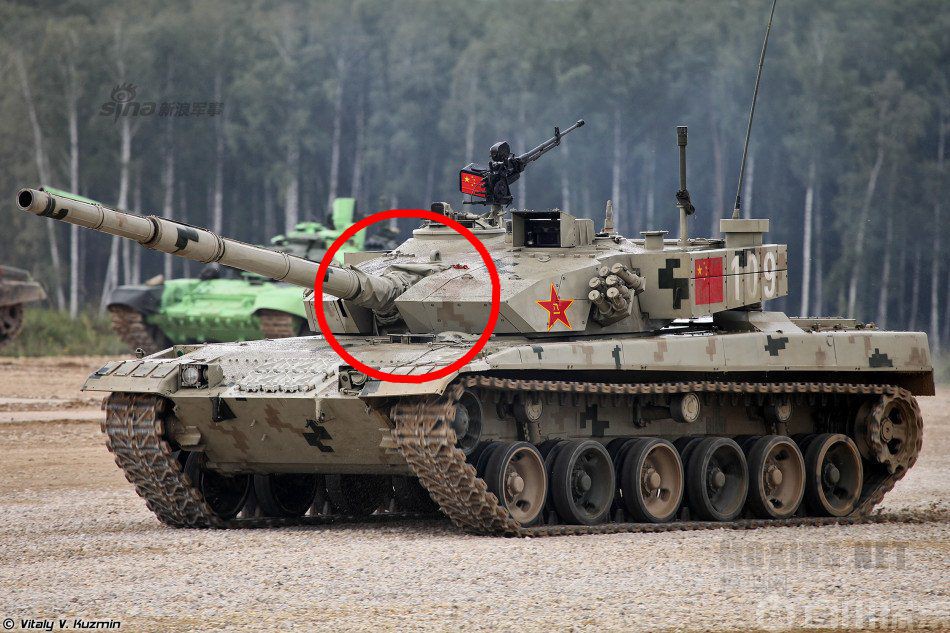

对比下实车的防水帆布，基本是水平甚至低于炮塔的


为了验证下是否自己的制作失误，用另一盒板件进行重新组装，这里可以看到炮塔 炮盾 防水帆布的三个零件结构。很明显防水帆布太厚了。远远超出了炮塔的定位槽的深度


假组使劲捏，还是明显的高出一大块。


经过观察和不断的打磨比对 ，炮塔上的定位全部铲除，防水帆布内侧加大修剪面积，炮盾直接把上面的两边厚的部分切掉。


经过三部分的处理后，防水帆布终于比较服帖在炮塔上了


主炮安装完成，炮塔也基本成型


身管形变补偿装置安装在炮盾防水帆布之上，这个装置是跟炮口的砧视镜或称校炮镜是同时出现的，
所以不能只装其一。之前叫炮口初速雷达，明显是错误了。


这里可以看到炮盾防水帆布的褶皱感十足。另外多嘴一句，不知道为什么相当一部分模友把炮管是否俯仰也作为评判一个模型好坏的标准，这个我很不理解。不同的坦克炮盾有不同的结构，特别是这种有防水帆布的炮盾，还原防水帆布后基本无法进行俯仰的。以主炮的俯仰作为评判标准简直是滑天下之大稽啊。


另外对比实车图，身管形变补偿装置的透明件部分颜色我给处理错误了。实际应该是白色，我给做成蓝色了


高射机枪的组装很方便快捷。机枪眼也精细的开出来了


另一面的高射机枪细节


顺手把外贸型VT2 的12.7毫米武器站也做了出来。这也是一个很大的惊喜，之前基本没有国产武器站的射出件，也只有毛胖子做的树脂的武器战可以选择。现在MENG的96B套件里也进行了提供，大大方便了很多改造玩家。
