[模型网评测]MENG(SS-011)-1/35俄罗斯BMR-3M装甲扫雷车-制作过程2

发布时间：2017-04-27 作者：PaladinLJJ 来源：本站原创 浏览次数：0 网友评论 0 条

▼笔者上次做T-72B3时的一个问题依然存在，自救圆木安装位对应不上，必须切掉一边安装位


▼注意，右侧的备用弹药箱的安装，按说明书上，似乎应备用弹药箱上的安装孔是对应挂架V16上的凸起，但是呢，实际上应该是对应战斗室上的凸起，如箭头所示


▼战斗室左侧的反应装甲a8有个槽点，如红圈所示，安装位置没有延长出来，导致这里无法定位。不知是否是个别现象


▼按照一位模界前辈的简易，笔者是这么处理透明件的上色，用田宫水性的X19烟灰色喷涂上色，背面笔涂防漏光。如果按说明书的用透明蓝，其实最后效果会比较失真。咱们看实际坦克的照片就知道了。另外，透明件Z3有个槽点，水口位置竟然开在对外侧了，这要是没处理平整就影响效果了


▼车长武器站结构比较复杂，组成零件也多，没注意就可能导致装出来歪七扭八。笔者建议，可以先把机枪两侧支架V1、V2安装好，然后在中间和两侧加其他零件

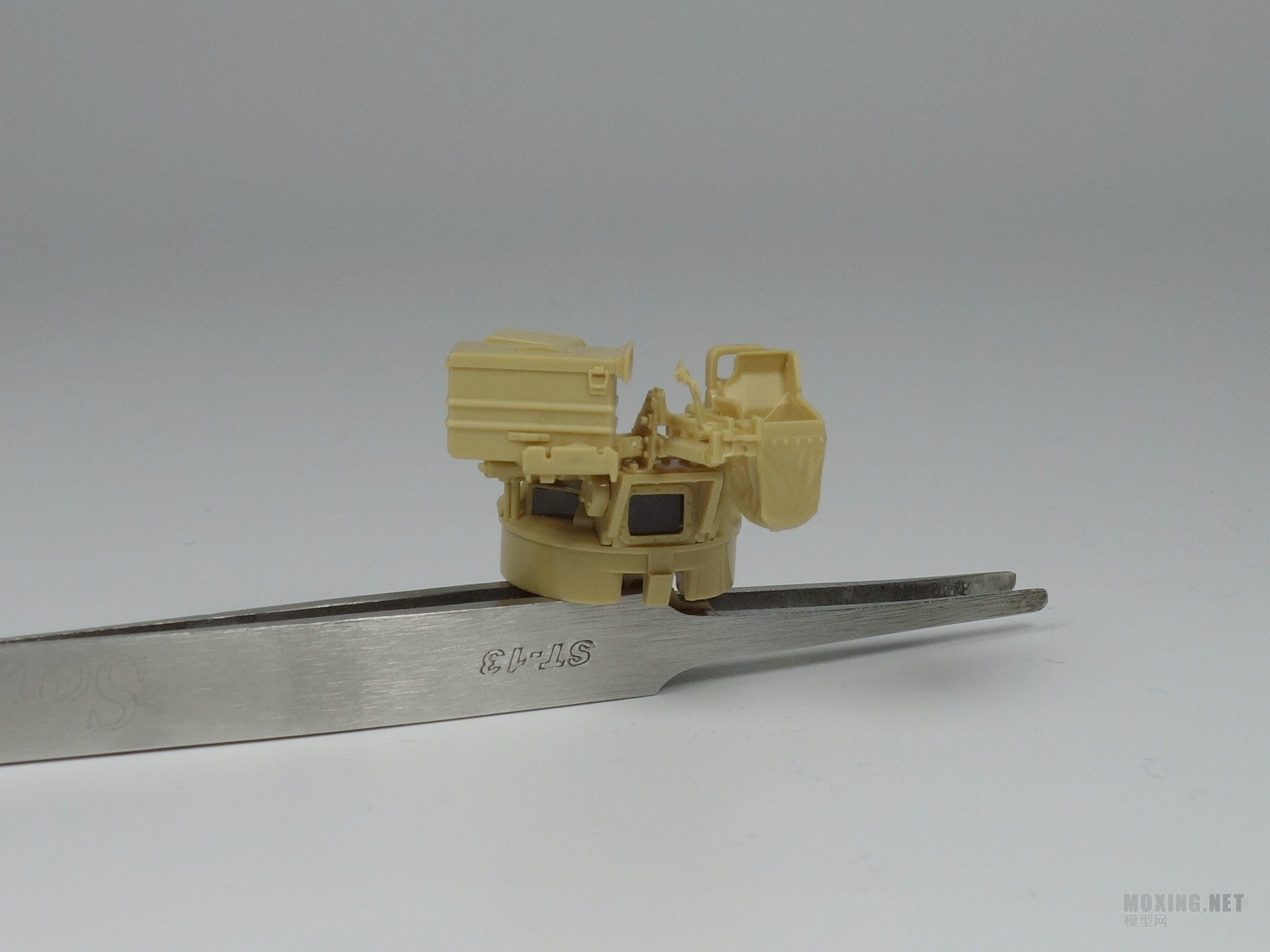

▼以下是没有安装机枪和子弹的武器站状态，供各位看官参考





▼所有舱门都可以自由打开。注意驾驶员的舱门，相比T-72/90取消了上面两个小潜望镜，因为前面已经有很大的观察窗了


▼整个车体完成是这样的



▼这套模型，扫雷具是最威武的地方，零件也不少，所以安装的时候也要细心看清楚。首先是扫雷滚，这个相对还比较简单，按图索骥就行


▼扫雷滚收起来大概是这样子


▼注意步骤32扫雷滚吊臂上，k10零件的安装是这样的，说明书上很不清楚


▼装上扫雷铲、没装扫雷滚的吊臂是这样的



▼注意要保护那根细长脆弱的k1零件，否则很容易断


▼另外，此部分有个说明书并没有提到的隐藏彩蛋（实际在TS-010 BMPT火力支援车上就有了），注意看下图的特别之处


▼看到了吗，两边的扫雷铲是不同的，左侧的是放下的状态，而右边是收起的状态

如果各位看官想制作放下的状态呢，只要把零件P13/14用P22/23分别替换掉，就可以了

▼右侧的扫雷铲就是收起来的状态，因此加上了保护罩零件P25


▼最后扫雷设备安装到车体上时，要把车体反过来安装，务必粘牢红圈处的安装位

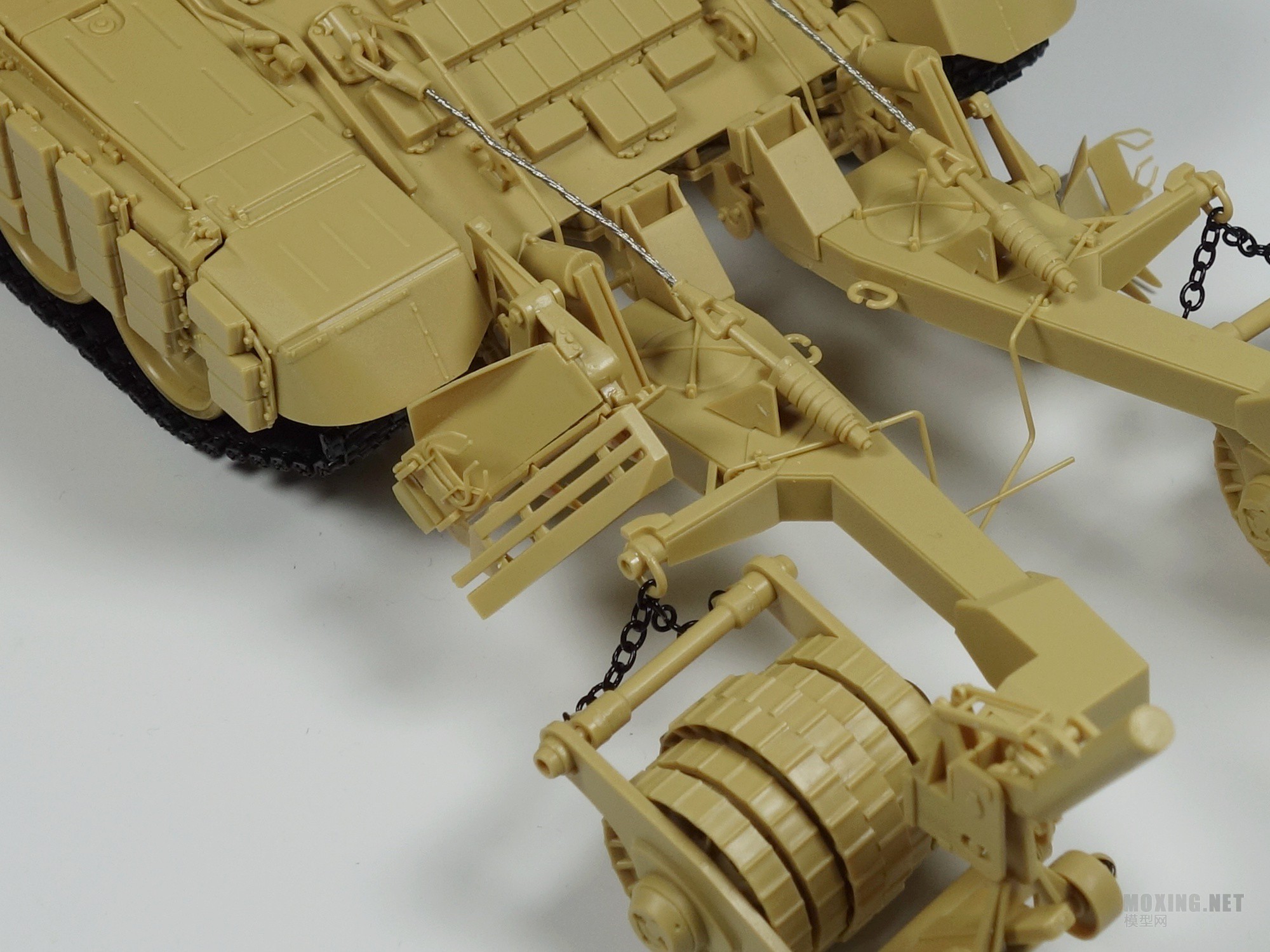

▼扫雷设备除了吊臂直接固定在车体首下，还通过钢缆，挂在经过加固的牵引挂钩上。实际上，只需要简单改造，就可以制作成扫雷设备收起的状态，各位看官不妨自行探索下
