[模型网评测]AFVclub-1/35以色列M109A2"ROCHEV"自行火炮(AF35272)-制作过程3

发布时间：2017-04-26 作者：黑巧克力 来源：本站原创 浏览次数：0 网友评论 0 条


剩余炮塔部分的制作可以说是比较顺利，板件组合比较不错
前部炮盾上方的橡皮遮挡，不过由于长时间板件挤压的关系，有些变形
\

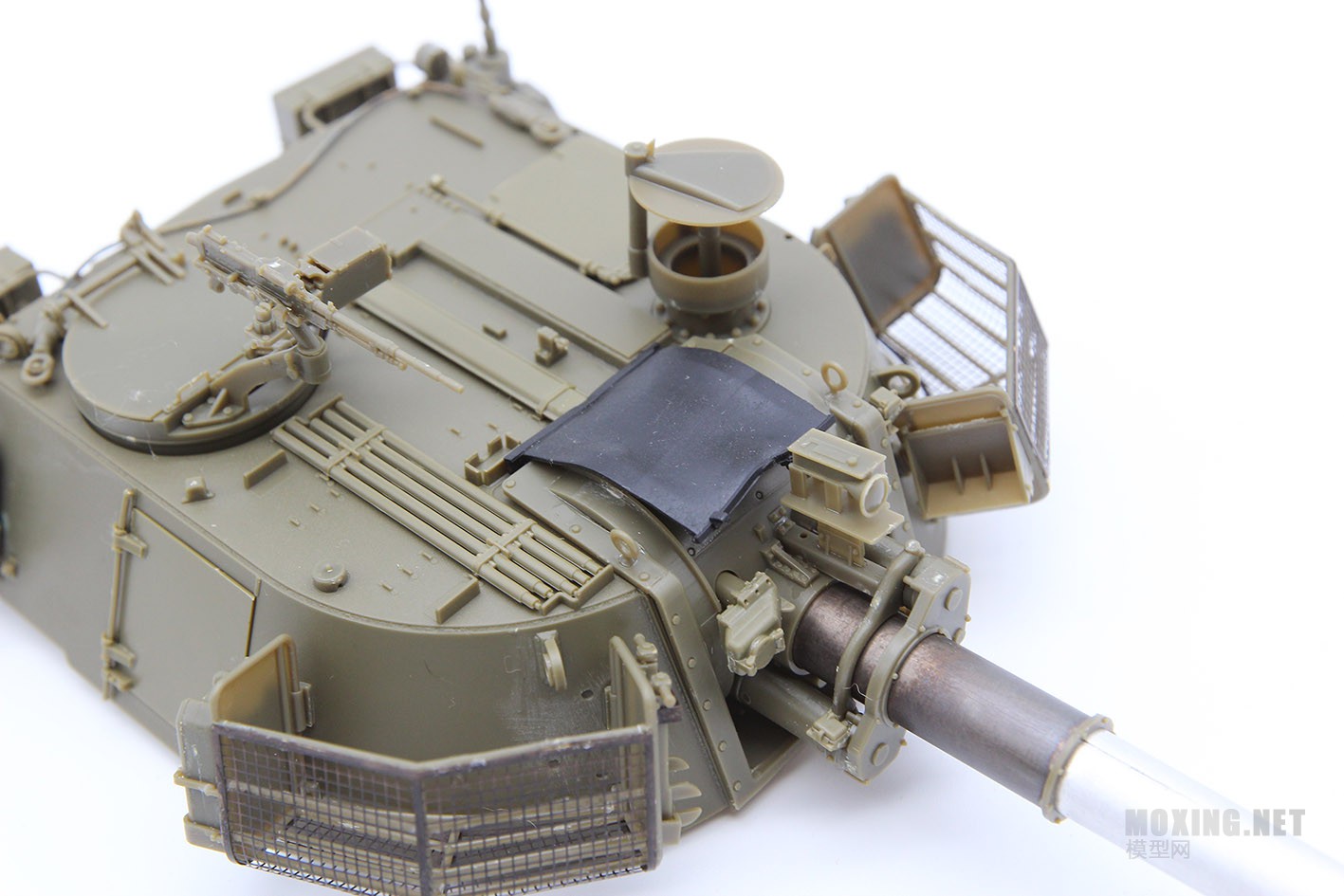

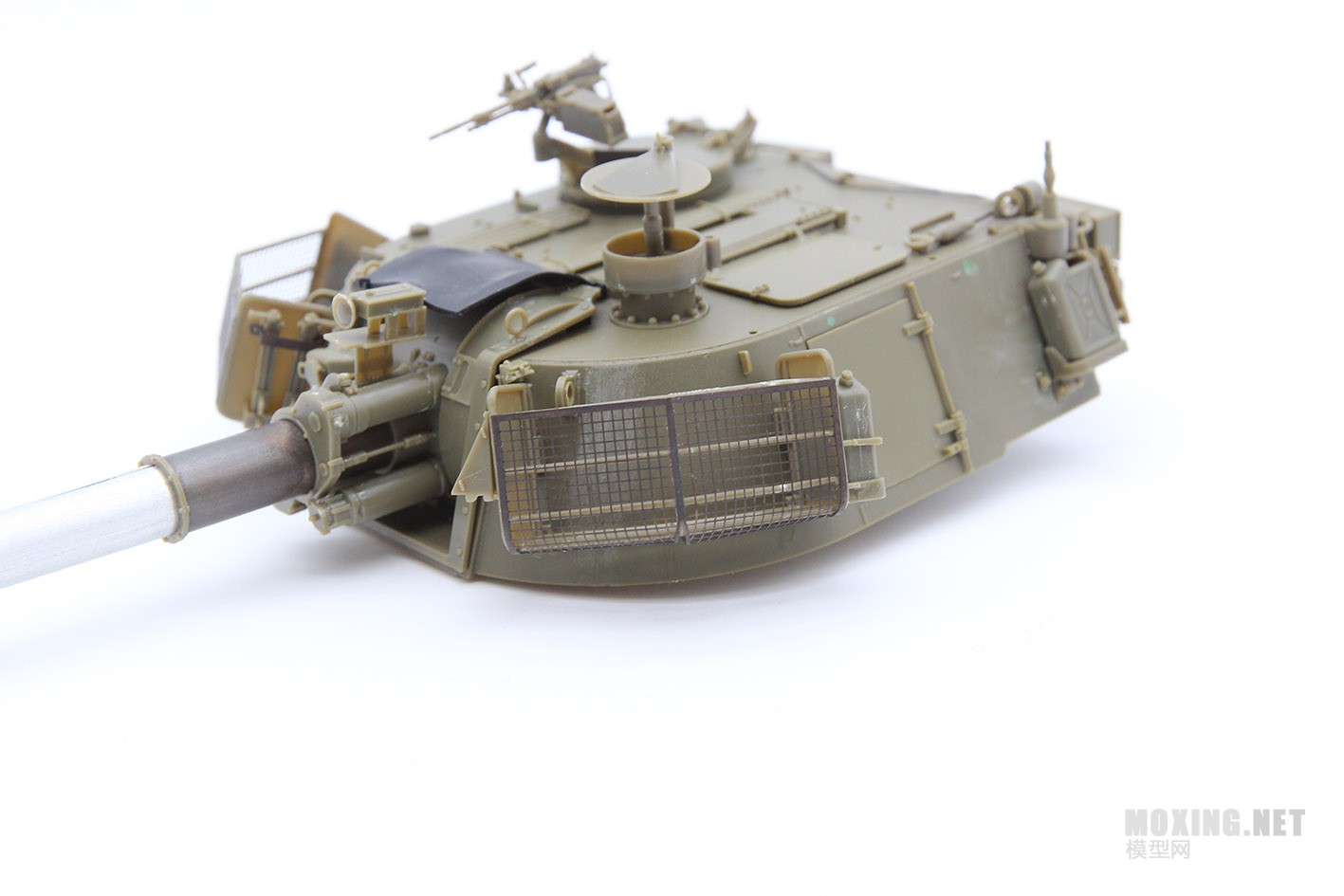

炮塔前部左右两侧网架，网架是分为4部分开模也是组合度很好，对应的安装位置节点虽然很小，但是开模很准确，组合度很棒；

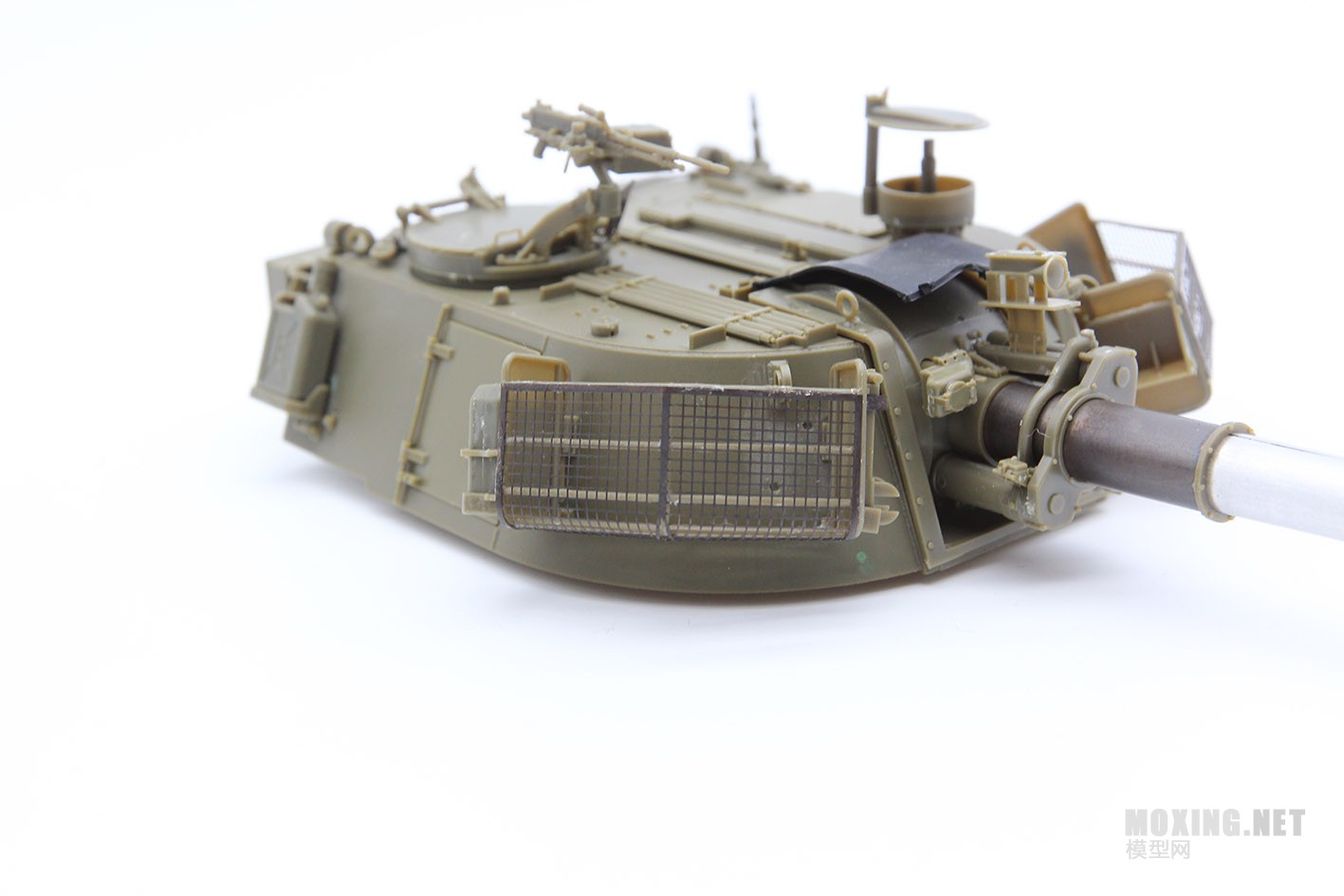

右侧
\

左侧
\

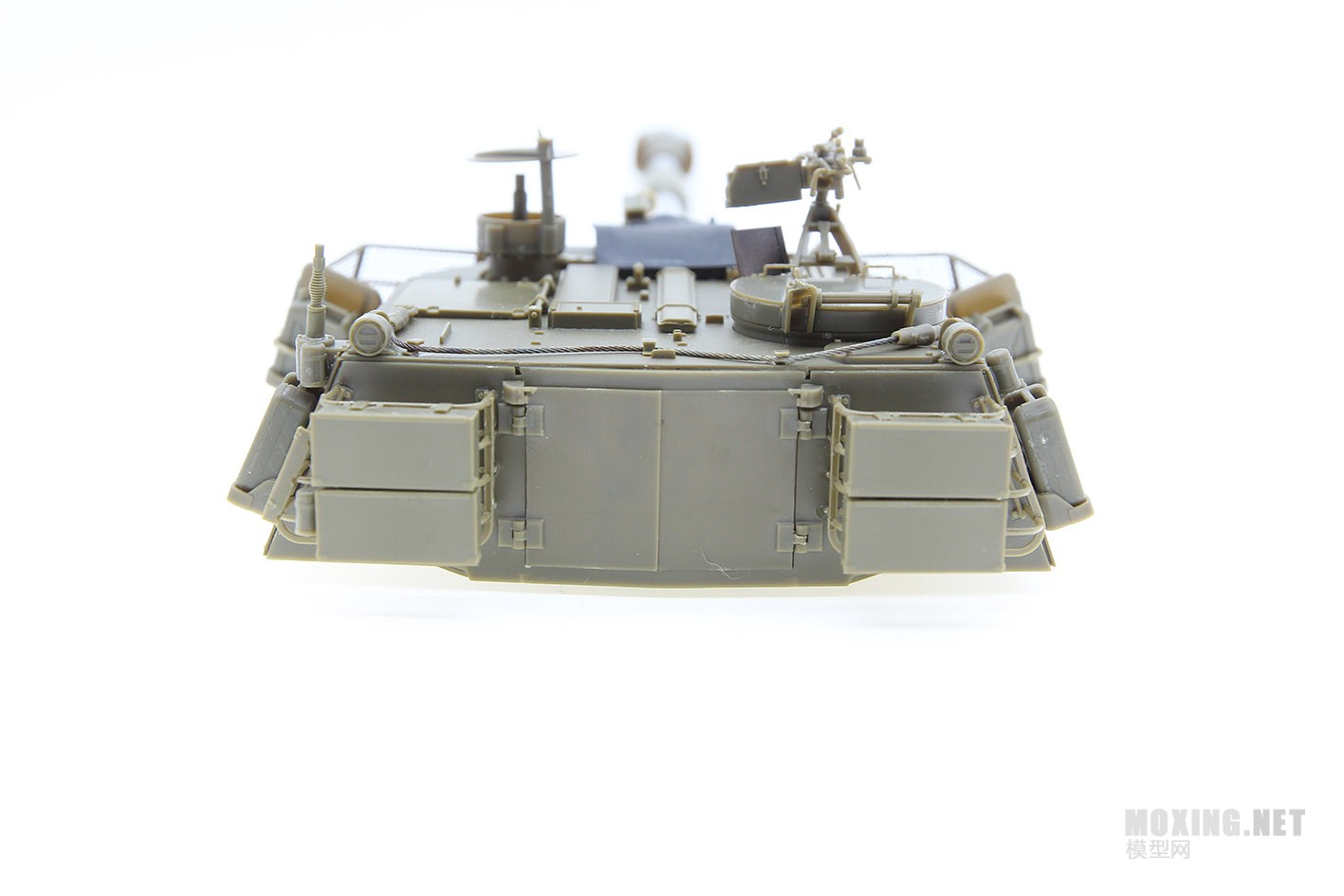

炮塔后部
\

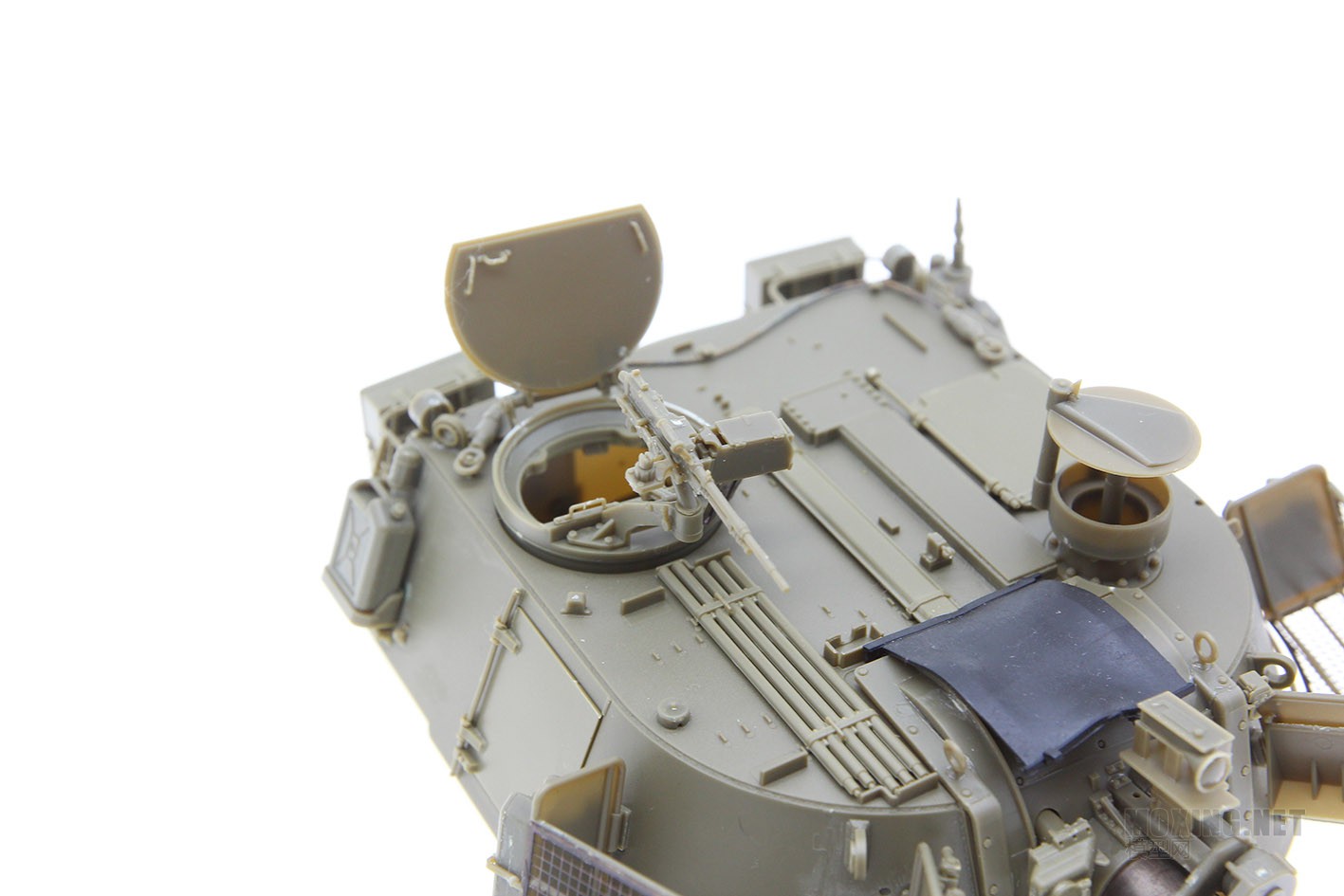

炮塔上的右侧舱门部分可以打开或者关闭
\

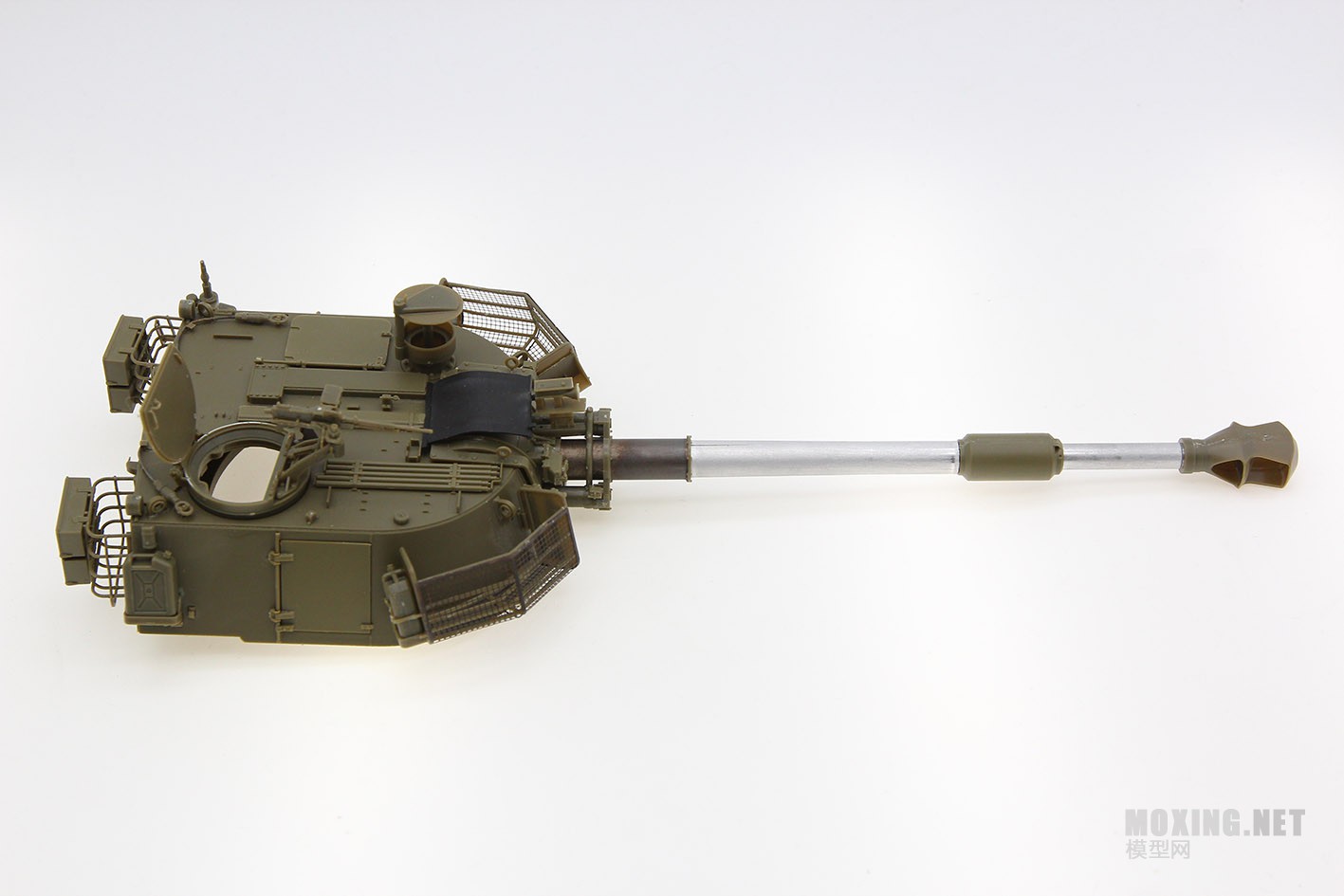

来一张整体效果
\

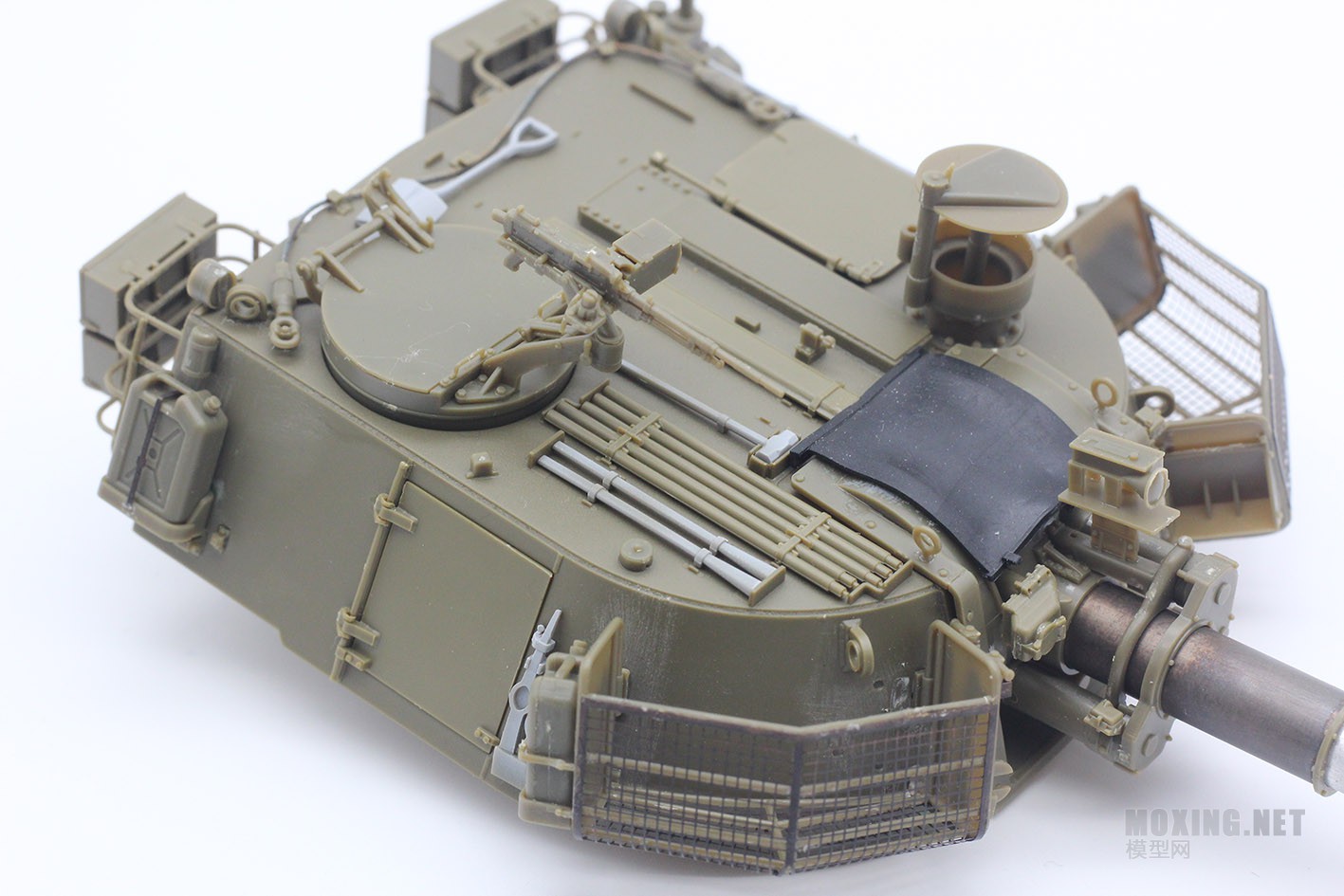

在追加一张随车工具上完补土后安装到位的展示，后部的线缆我用0.6MM的软钢丝退火后替代了模型本身给的那根线缆
\

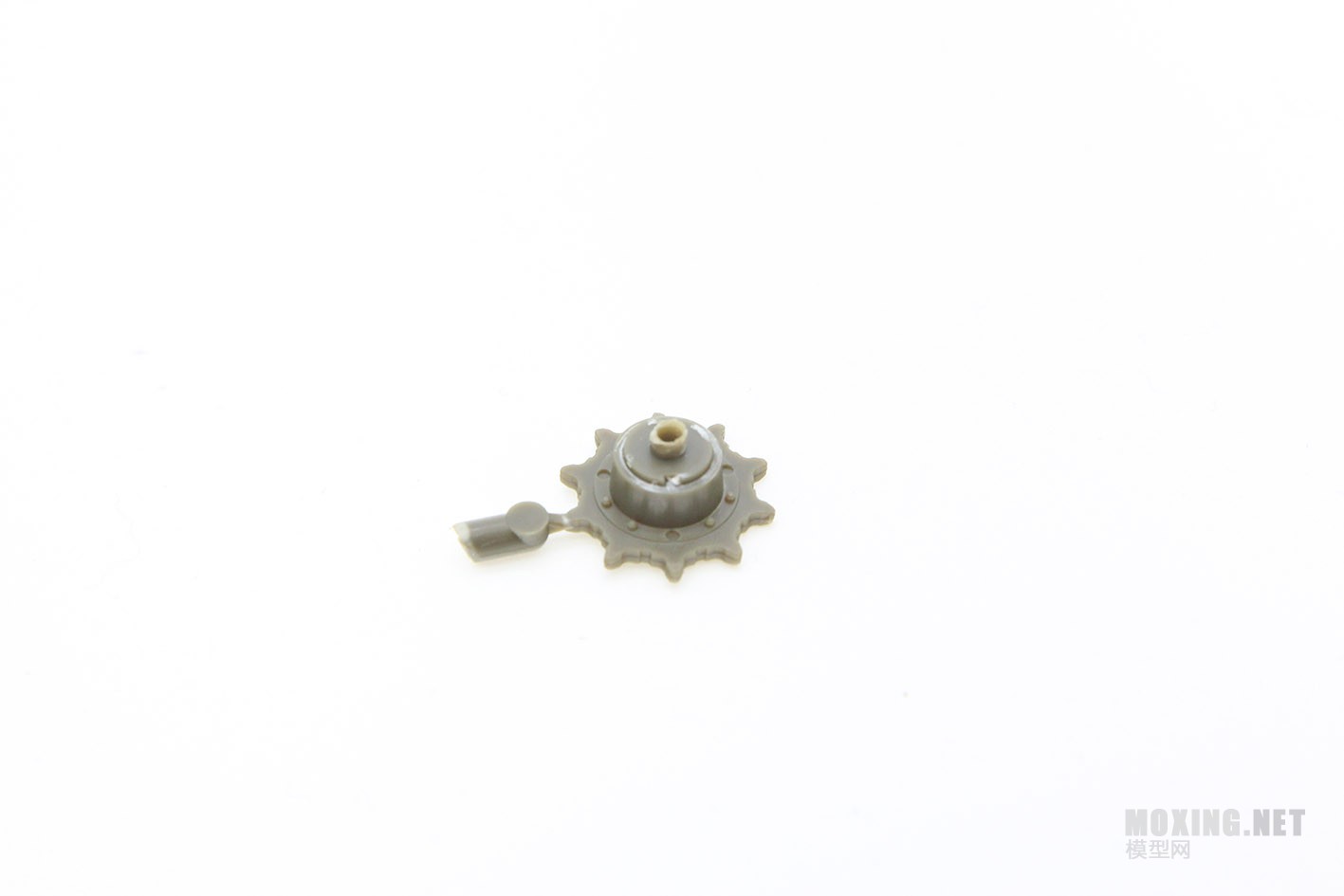

现在我开始上轮子了，说道轮子，主动轮的的推出孔太夸张了，我一度以为板件就是这样开模的，
\

这里要说一下轮子与轮轴固定的方式是田宫那种胶圈，这种安装方式的好处就是轮子可以不用粘死，装上活动履带后可以实现推着跑，当然我并不建议真的这样做，不过对于喜欢制作场景的模友来说这样的设计更利于场景制作需要

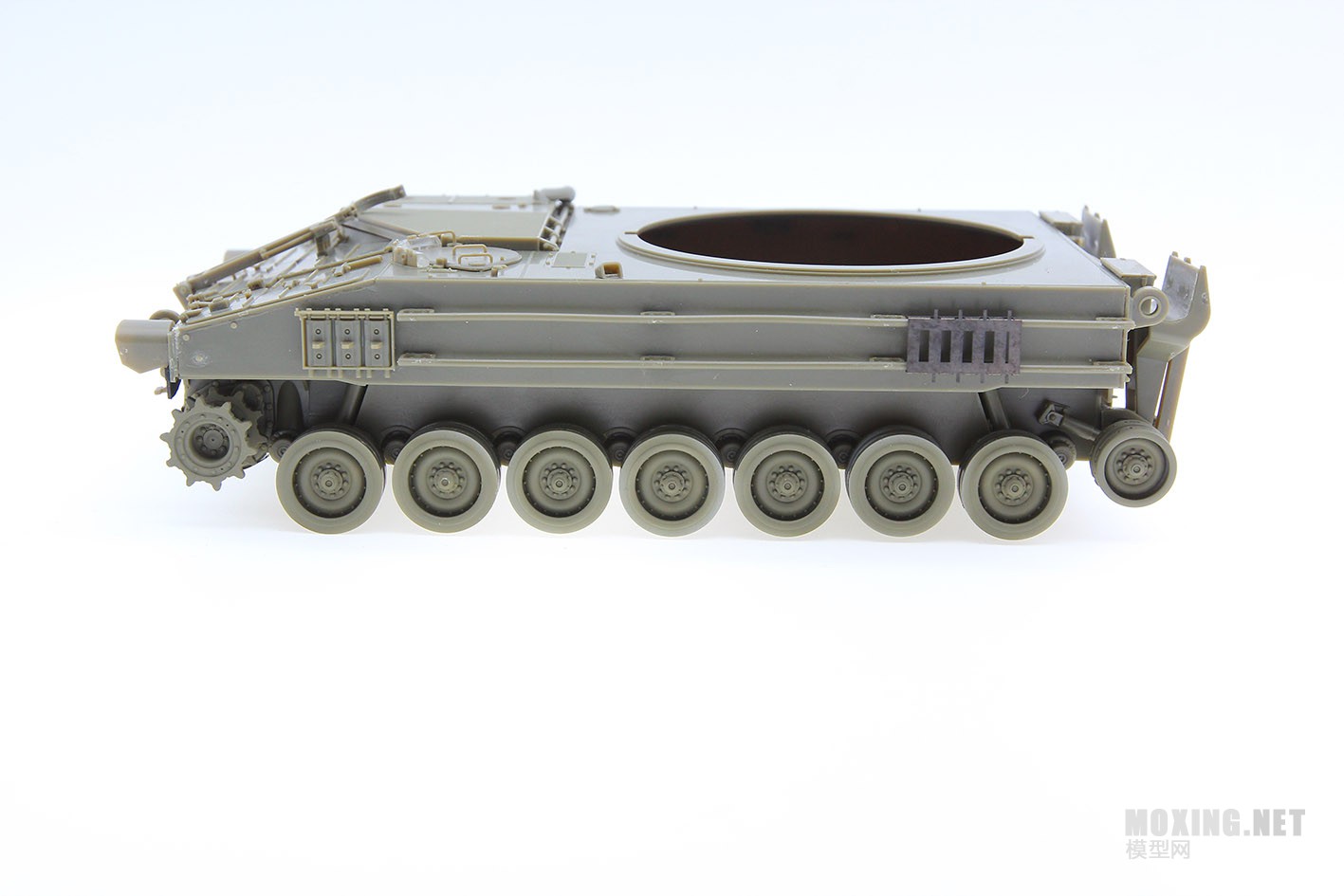

左侧
\

右侧，这边有一个轮子我悬挂的定位似乎有些高了，不过这个后期可以修正
\

下面就是上履带了，AFV的一个我不喜欢的地方就是标配都是橡胶履带，当然对于厂家来说这无可厚非，因为AFV还卖履带的，不过我这个左侧履带被压变形，右侧履带明显过长了，还好市面上有活动履带可以配

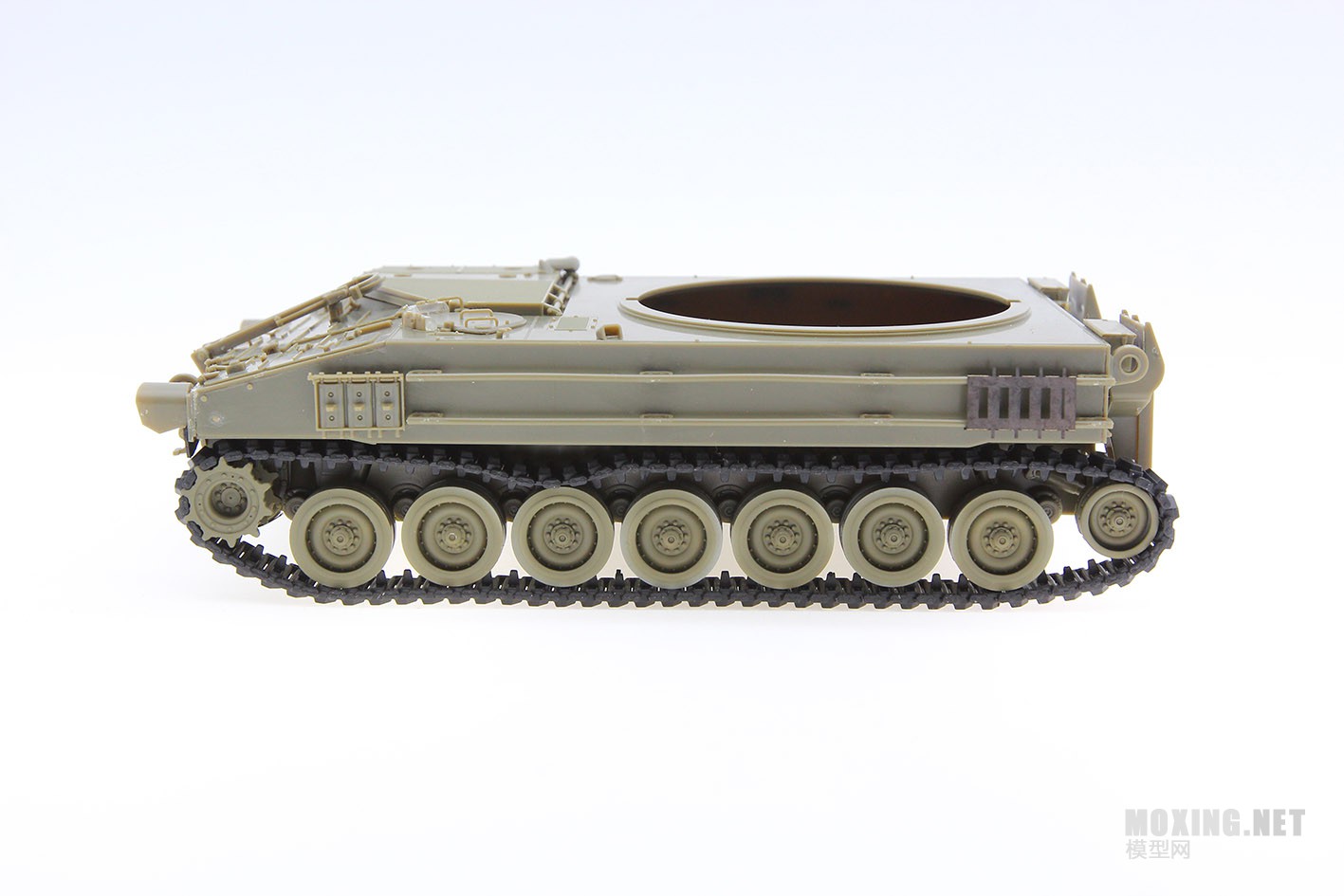

左侧
\

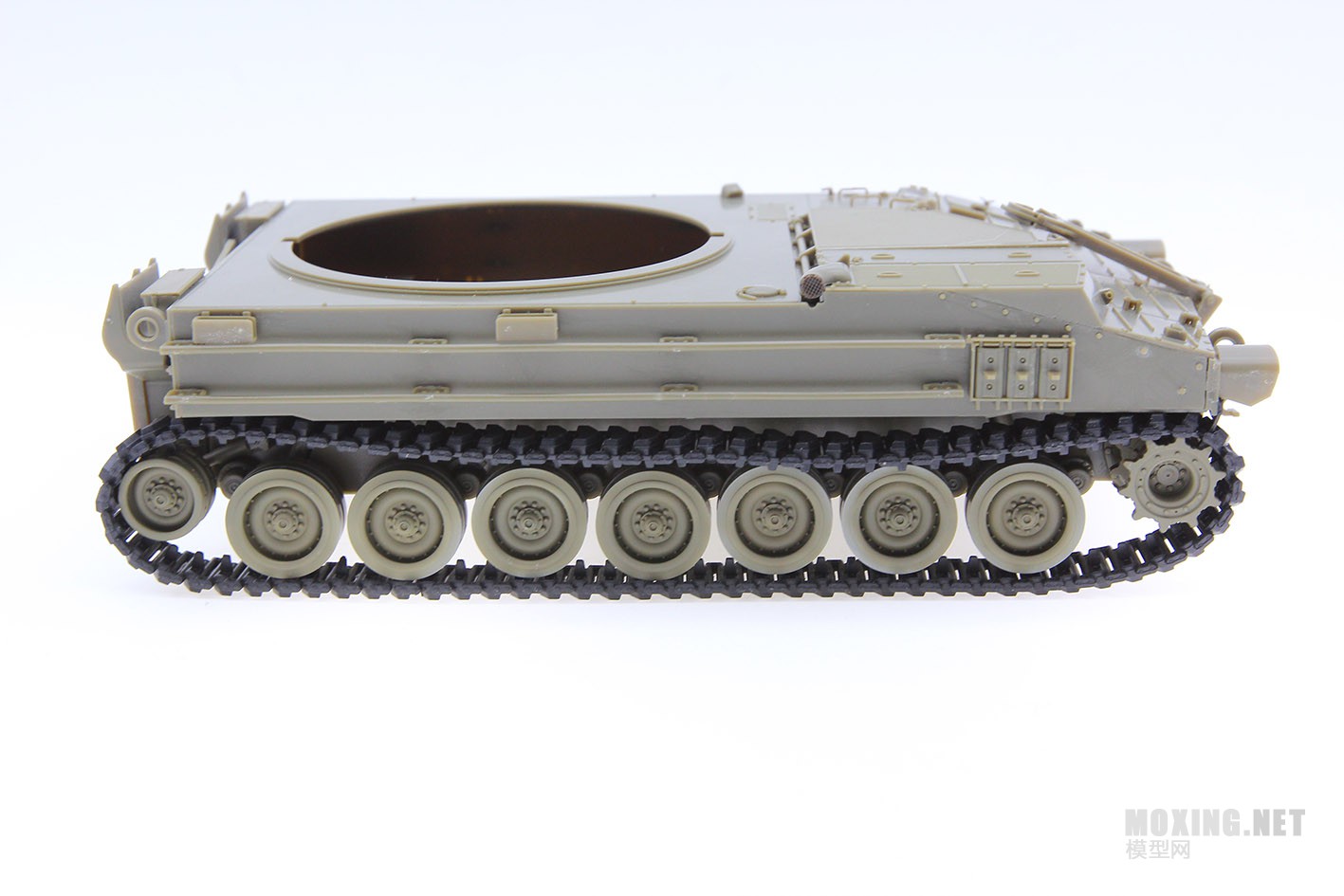

右侧明显长了
\

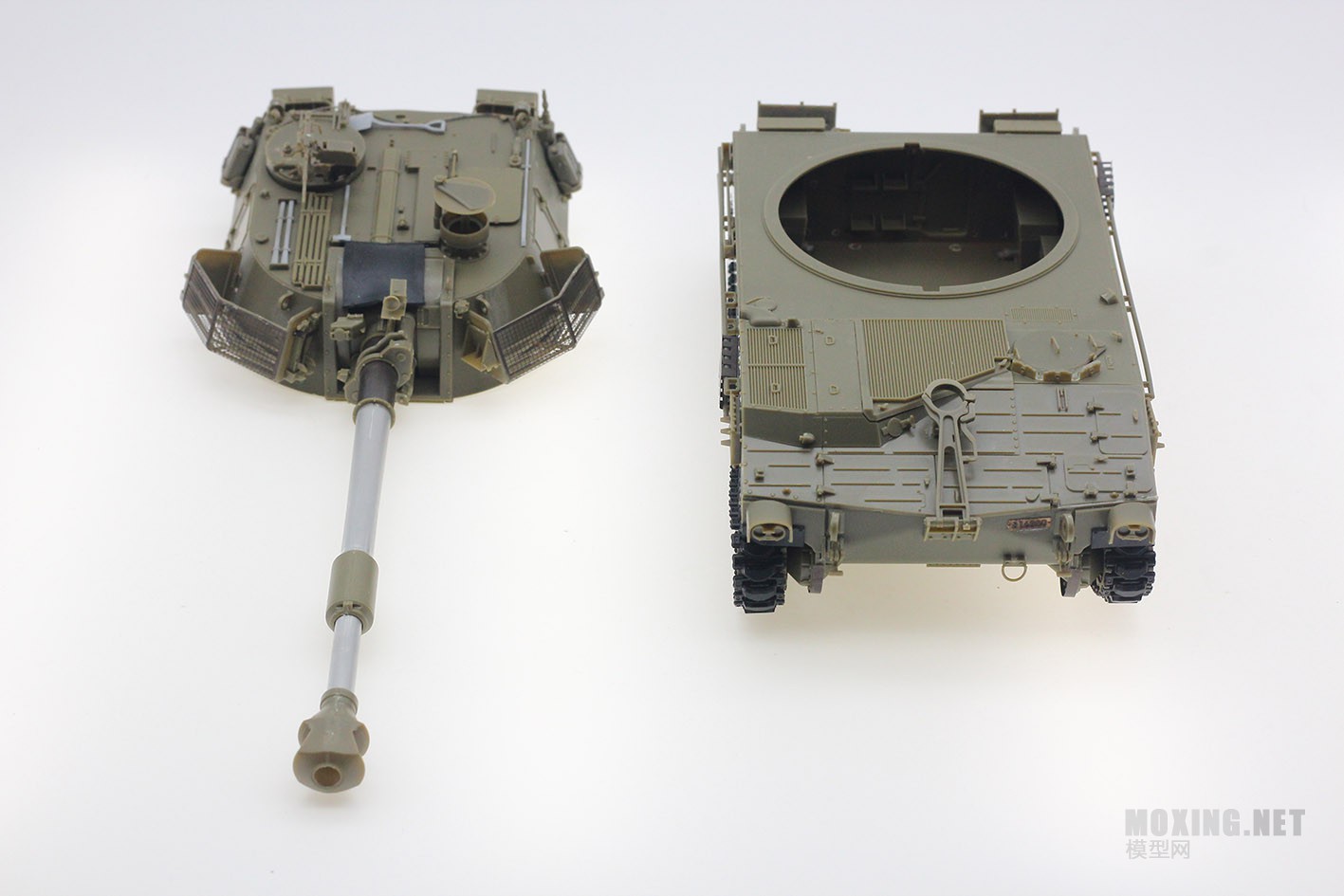

制作到这里炮塔和车身都算基本完成了，透明件和一些外挂的部件我暂时没有安装，不过这些不影响主体的制作
\

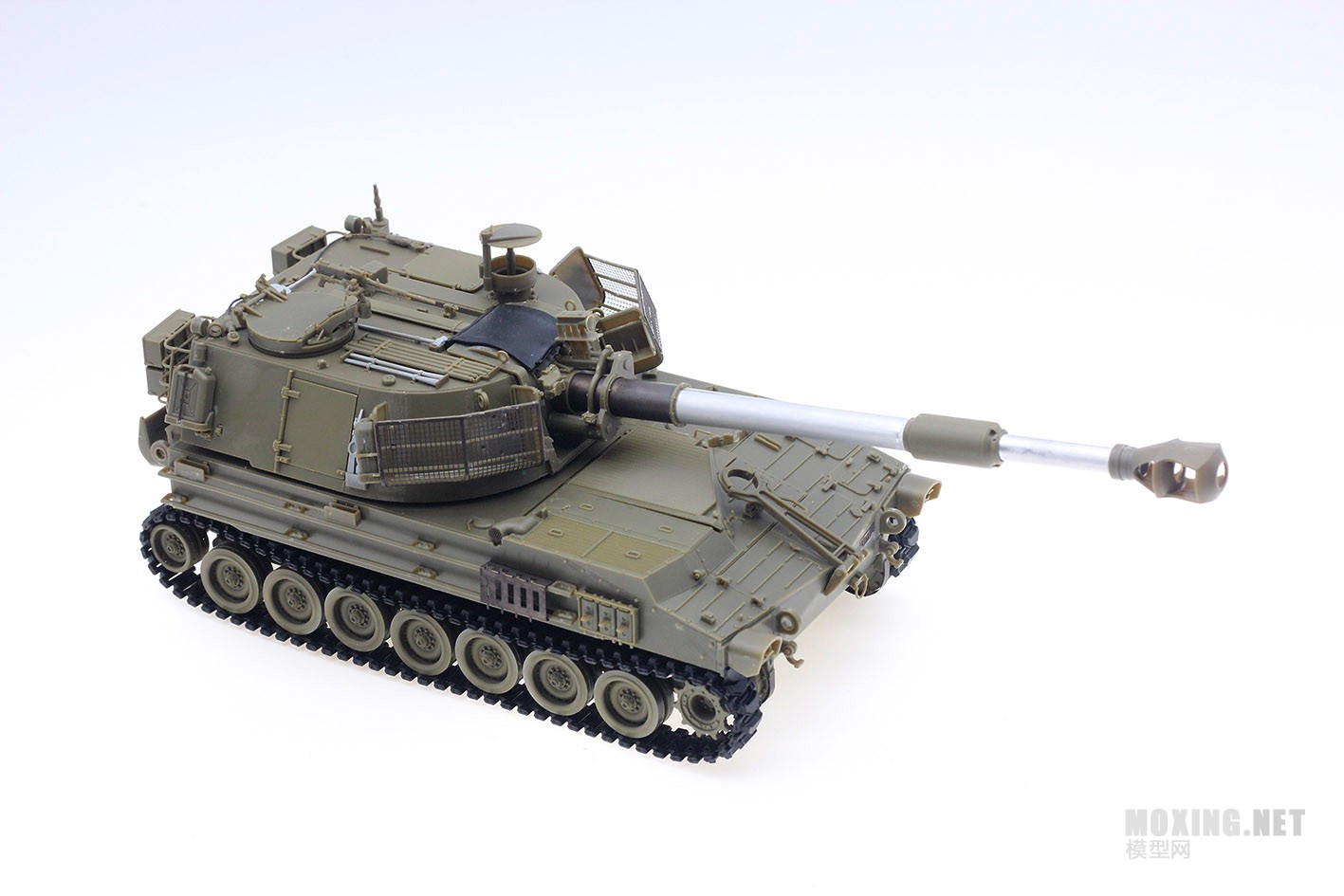

上下合体后的效果
\

最后是一些炮弹的枪械我就不再做展示的
\
到此此款AFV109的主体算是制作完成了。
