[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克-板件及细节图3-板件L,M,P
发布时间：2017-03-16 作者：PaladinLJJ 来源：本站原创 浏览次数：0 网友评论 0 条
▼板件L
新板件，M1A1通用的
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/15/210044ojdyyyo82qbjvody.jpg)
▼带X型槽的前挡泥板
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/16/021647f8yruroznoe8r9yl.jpg)

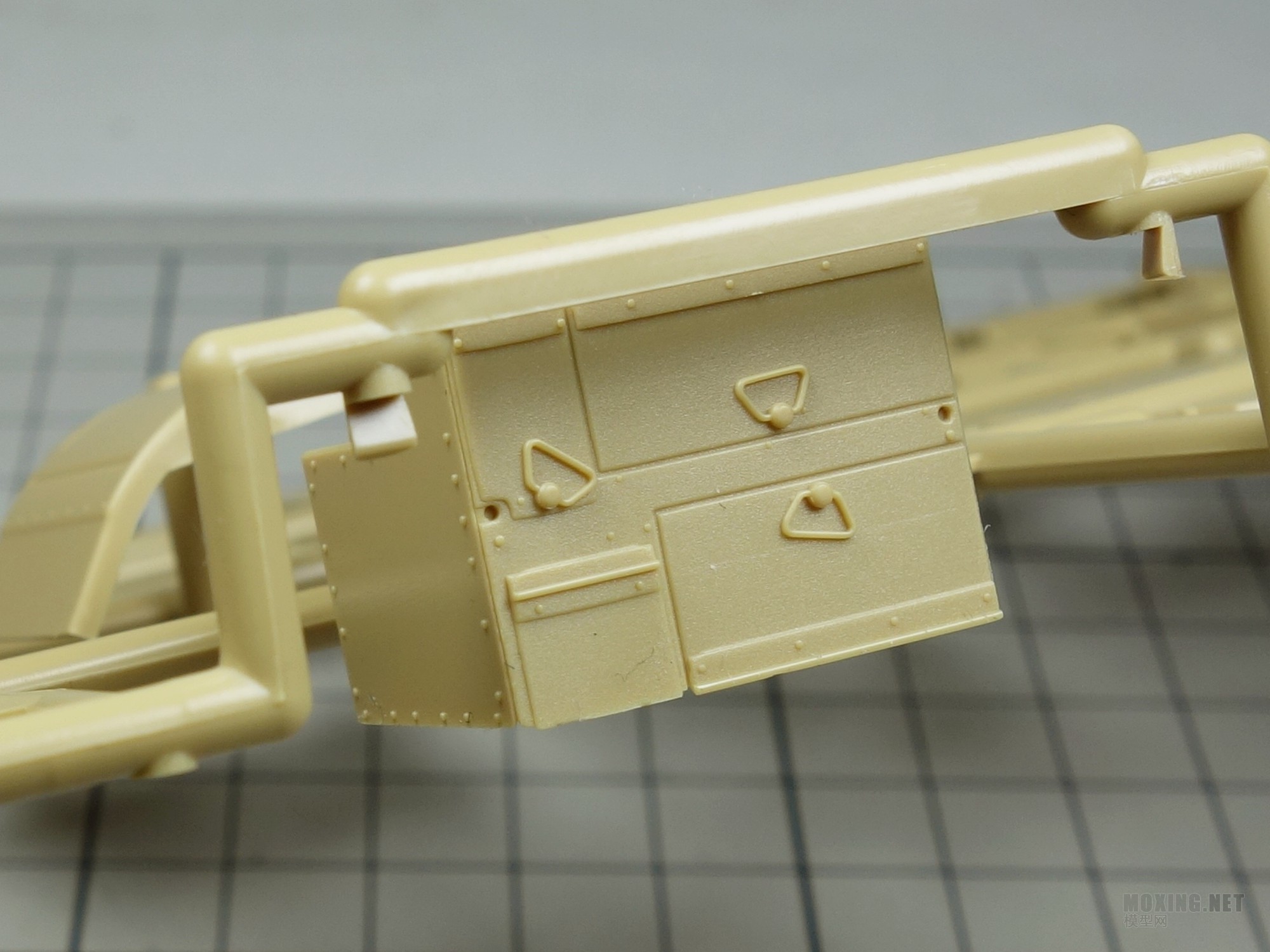

▼炮塔后面的EAPU辅助供电单元
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/16/021526jzez7b73bv3p7dvt.jpg)
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/16/021608wmzs5xsdp5l9znsq.jpg)

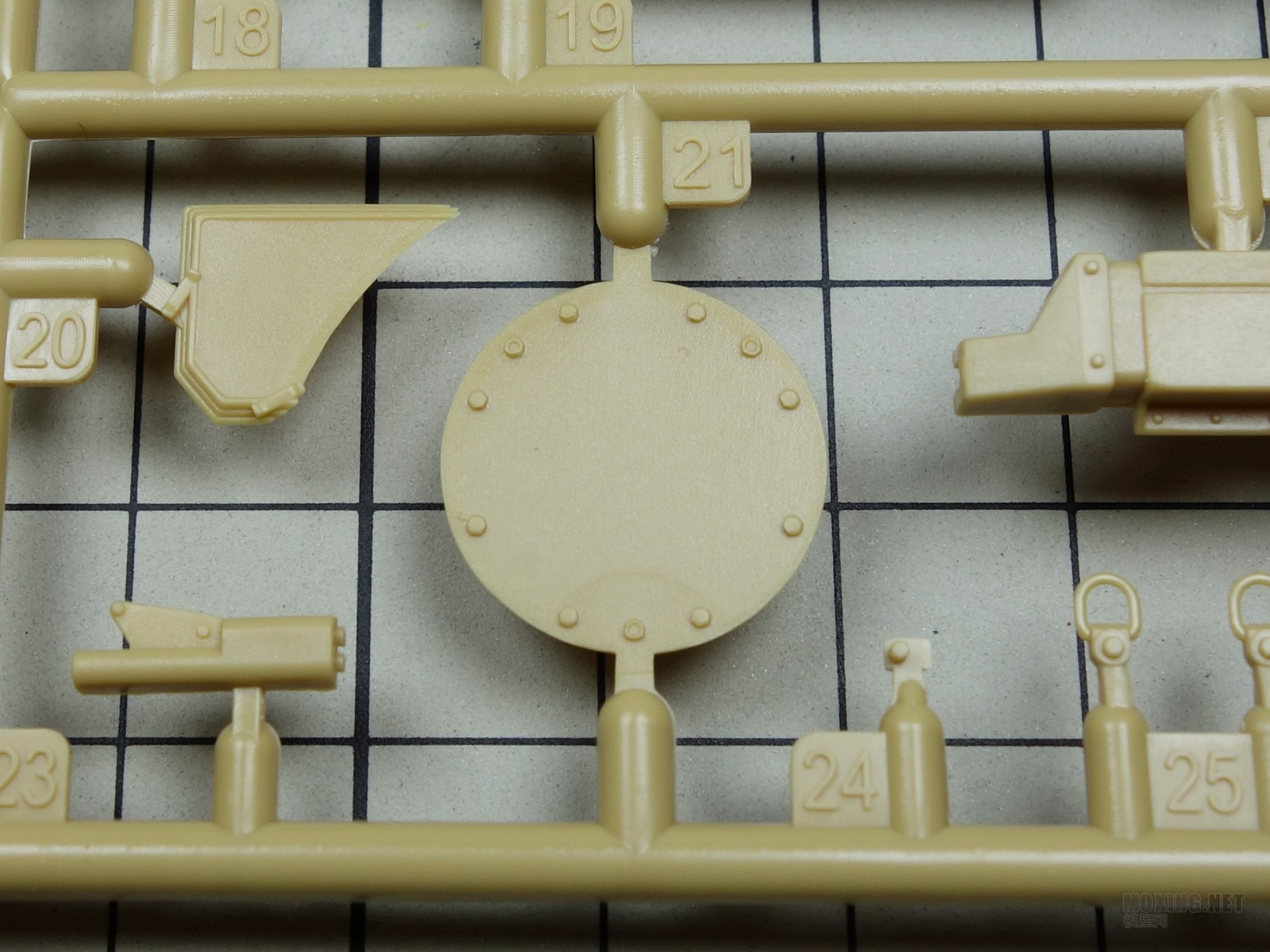

▼A1的炮塔上部左前侧那个圆形通道的盖子。笔者一直认为美国人在设计A1时就在这个位置预留了安装设备的空间，然后在A2型设备完善后装上了。挺有前瞻性的
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/16/023252afq0qfqyzymbefeq.jpg)
▼两种不同的炮塔弹药舱泄压板，上面都表现出了防滑纹
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/15/210458macqqbi54zaioq99.jpg)
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/15/210558lhzdzlzvkz06650h.jpg)
▼20L的水桶，上面的WATER字样非常锐利，和田宫的锐利度一个档次
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/16/021745nhywcfgnho4vyctv.jpg)

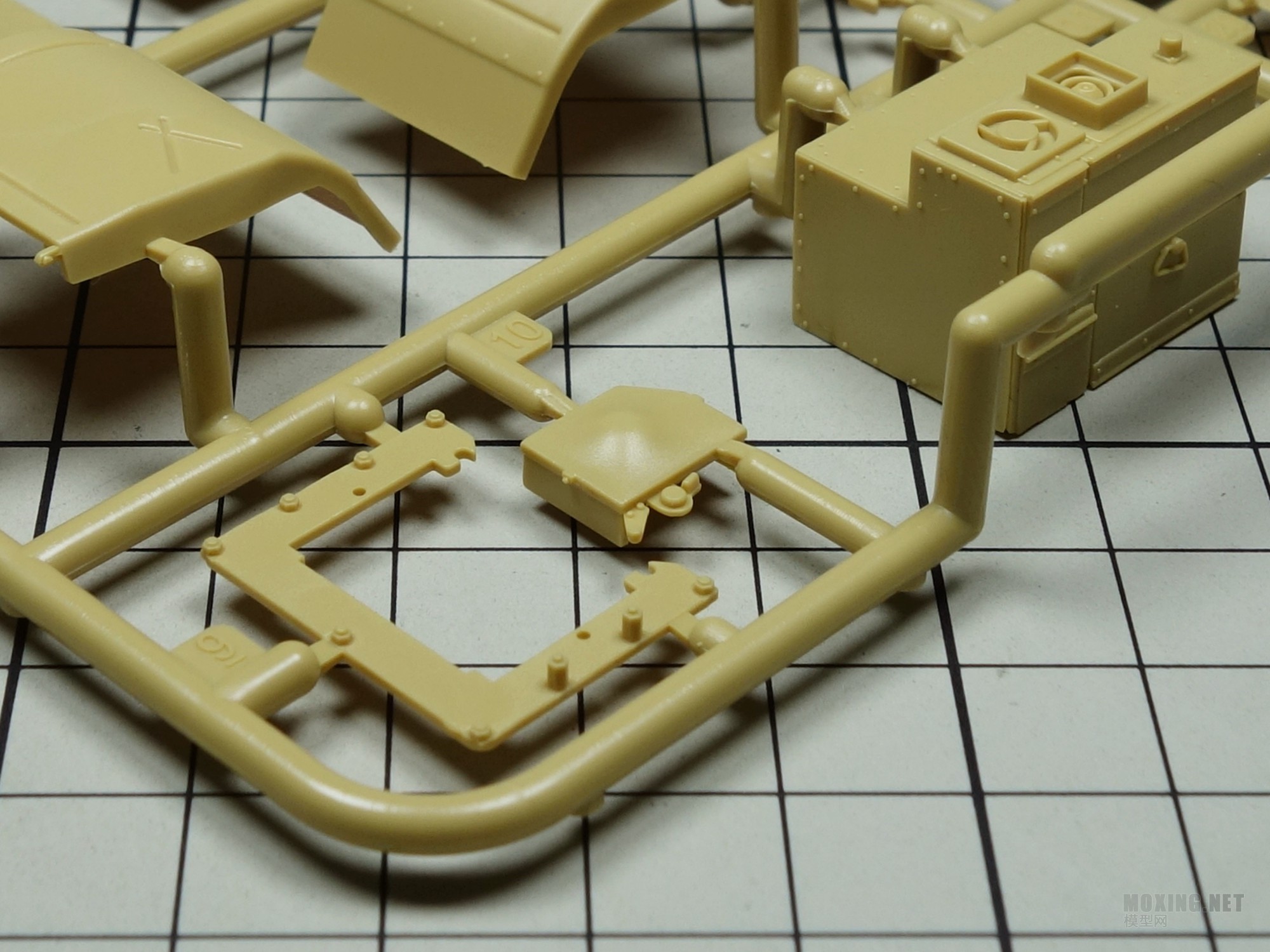

▼中间有个蘑菇型凸起的就是FBCB2天线
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/16/005242bpkqrch67rck67qr.jpg)
▼板件M
海军战队型M1零件
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/15/211915etmpxnoiixfzoxdm.jpg)
▼陆战队型的烟雾弹发射器
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/15/212015gqqiaq3s1s04aab6.jpg)
▼发射筒用斜顶技术开出了口
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/15/212128hk4d7awdjw7ngmwz.jpg)
▼3根通气管，大的是车尾的排气管，2根小的是进气管
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/15/212234u73pni7jssv793a1.jpg)
▼通气管侧面有分模线，好在没有错位，很好处理。下面两半大零件是排气管的底座
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/16/022339c4m0ovvvwm0n9lww.jpg)
▼进气管底座也是单独的零件，可以做出单有底座没有管子的状态
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/15/212345kvwtrep5zwza09k0.jpg)
▼MCD（Missile Countermeasure Device）反导弹装置
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/16/022238whfizkfk1iiwkwhk.jpg)
▼MCD后面的散热片
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/15/212607lzv1zbcz1ix2eykc.jpg)
▼板件P
也是M1A1的通用部件
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/15/223752jmqcevqqbd0kpepm.jpg)
▼包含普通裙板，分拆成4个部分。注意，前4块装甲裙板四周表现出了焊接线的，而且比威龙的新套件同部位的焊接线要细，更接近实车。第一块裙板下面的蹬车脚蹬外形表现正确，只是没有做出缆绳的纹路，有要求的话还是要替换
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/15/223851dv8bimyzmcv8889m.jpg)

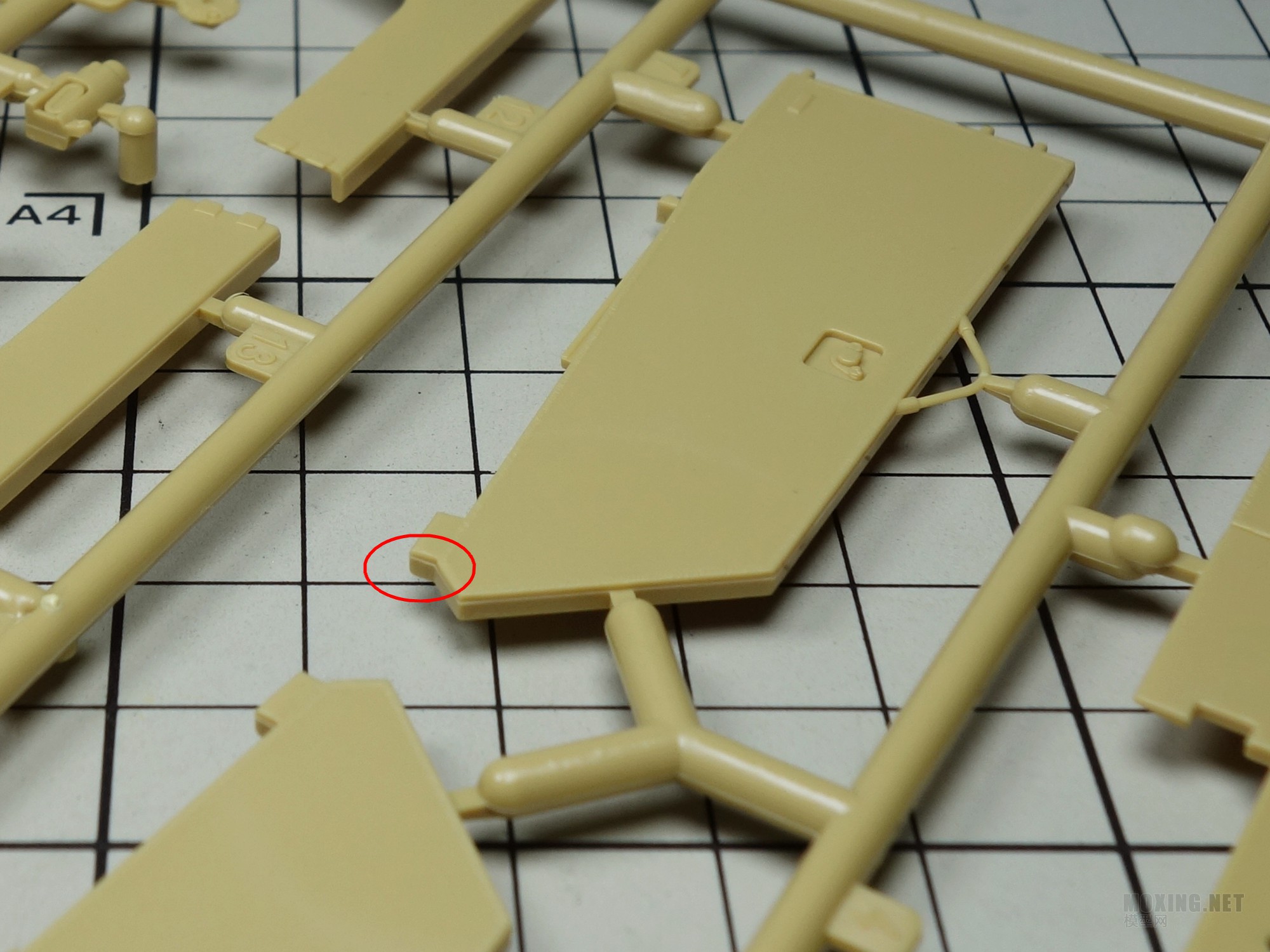

▼可惜的是，第1块裙板上有个用于定位的凸起方块，实车是空心的，套件这里是实心的
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/15/224310k626z91dl221zc70.jpg)
▼注意以下实车照片，第1块裙板周边是有焊接纹路的，并不粗，这点套件表现比较正确，但是方块和脚蹬则有些遗憾
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/16/061503i7jkovojopyou63a.jpg)
▼另外，裙板上侧的螺栓也遗漏了
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/16/075823r8o342izro1r3r8n.jpg)
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/16/075634on5zuh6gliz54lrb.jpg)
▼注意，中间的裙板拆成两部分件的，第2、3、6裙板是固定的，提供了第1、4、5裙板的安装位。笔者想了一想这应该是设计师有意为之，如果做成正常状态的话，直接借助安装位就能安装得比较平整；如果要做成第1、4、5块裙板打开，又可以把中间的安装位切除···恩，应该是这个原因
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/16/000816m9c2cnsp789hnamp.jpg)
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/15/223946g11ubbxotavuodgj.jpg)
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/15/224041xipoiz8cpl7vcc06.jpg)
▼只是，如果要做成下面照片里，第3、6块裙板打开的状态，这个思路就对不上了，要自己改造就麻烦点了
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/16/001012a1ammzhjbvjbjl92.jpg)
▼也可以做成最后一块裙板拆下的状态，套件提供了安装铰链细节（想笔者做田宫套件时，这里是自制的，也挺费工夫的）
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/15/224202m8xruhr4xr8fua4l.jpg)
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/15/224424p72vnr8j3hr832ac.jpg)
▼前面说了，裙板前4块才是装甲，后面的都是铁皮一块（扯句题外话，笔者以前吐槽国产坦克怎么都是橡胶裙板，觉得M1才是现代先进技术的典范，结果知道真相后有种上当的感觉）。套件把铁皮裙板边缘打薄来表现正确的厚度
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/16/065942b168y00c7yooxy78.jpg)
▼M1前期常见的驾驶员舱盖，有个水口采用隐形水口开在了舱盖上端，虽说处理也并不复杂，但是如果能开在下端就更方便了
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/15/224527pwjjj546f1627z62.jpg)
▼A1型的车长指挥塔，潜望镜护弓上方有数字编号
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/16/065849w75tt89jok5hohhz.jpg)
▼车长舱盖内侧也做出了文字，只是有个推出孔要解决
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/16/070010ku3117phpwdtjht5.jpg)
▼车长武器站的M2机枪，留意下面的0.50弹药箱，上面的子弹细节开得不错
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/16/025559cizo1tfbnb9ooovb.jpg)
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/16/025645pk9qwl8q3q4kbik9.jpg)

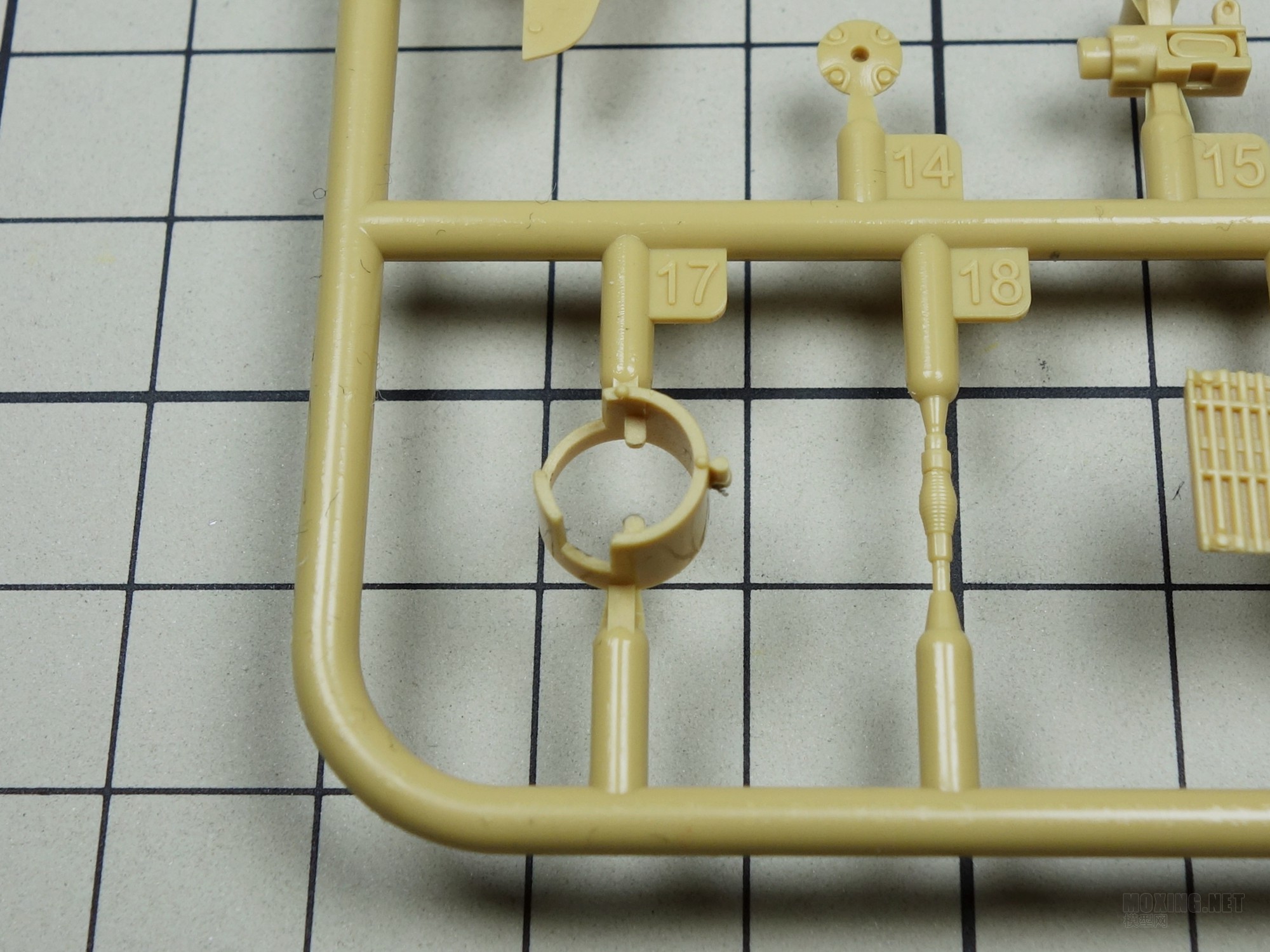

▼另外一种右侧尾灯罩，如果车体这个位置不切除说明书步骤4的APU安装挂架，就用这个零件
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/16/025737g54pqdf0qm4qjf75.jpg)

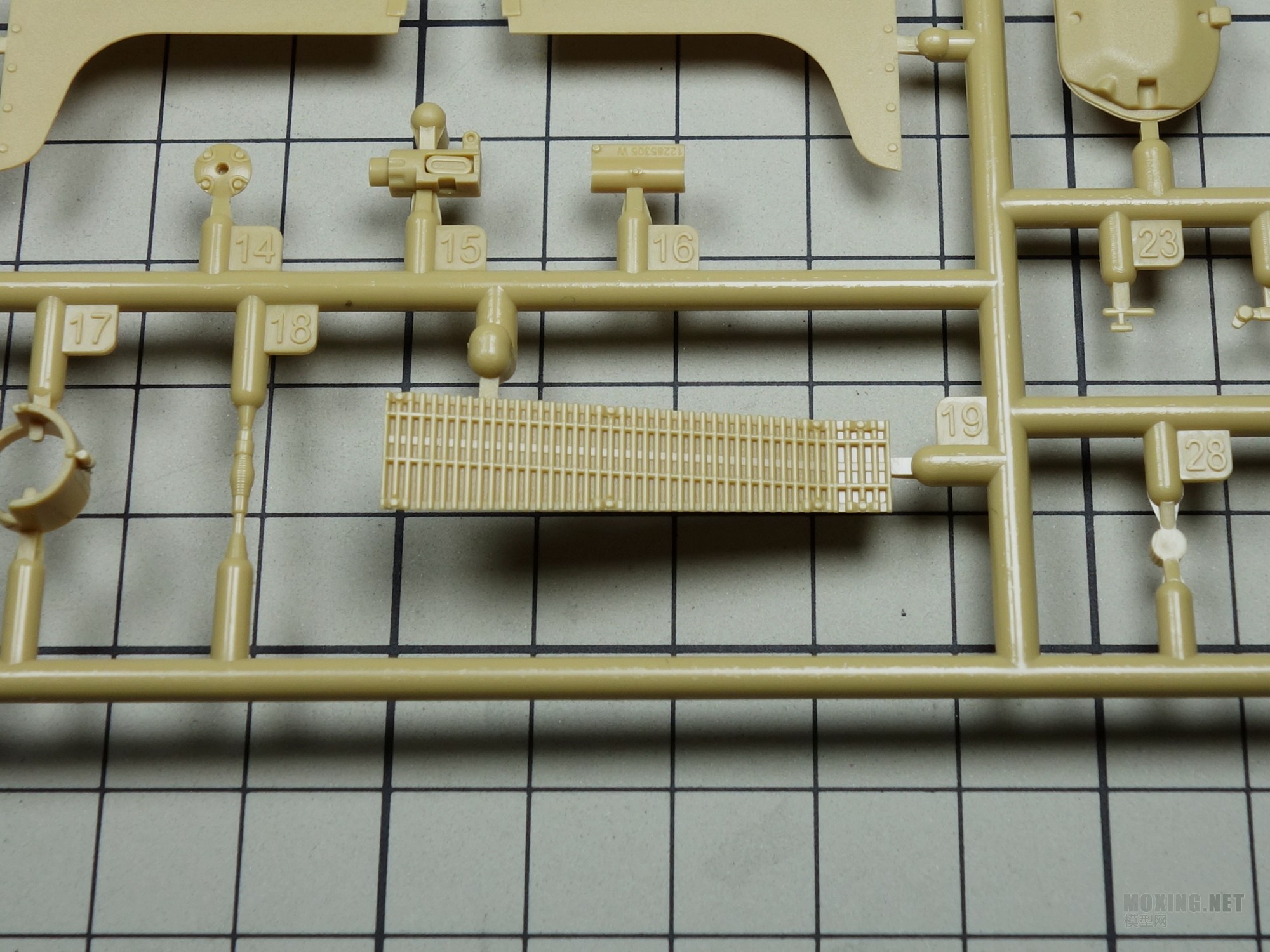

▼另外一种圆柱形的横风传感器，上面还有个零件，是单独拆开的
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/15/224737gdbvddbndbf527kw.jpg)
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/15/224852hlhsaps16riesz1s.jpg)
▼附件，早期M1主动轮上的挡板，用于避免行驶时履带脱落
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/16/061112nspap04apw1paxqz.jpg)
▼附件，炮弹储存桶
![[模型网评测]MENG(TS-032)-1/35美国海军陆战队M1A1 AIM/陆军M1A1 TUSK 主战坦克](/bbs/data/attachment/forum/201703/15/230831gyv5pwrwrwmpw57y.jpg)
