[模型网评测]TIGER MODEL-1/35俄BMPT-72火力支援战车(4611)-制作过程2-底盘和履带

发布时间：2016-10-29 作者：dashuang21 来源：本站原创 浏览次数：0 网友评论 0 条

底盘部分

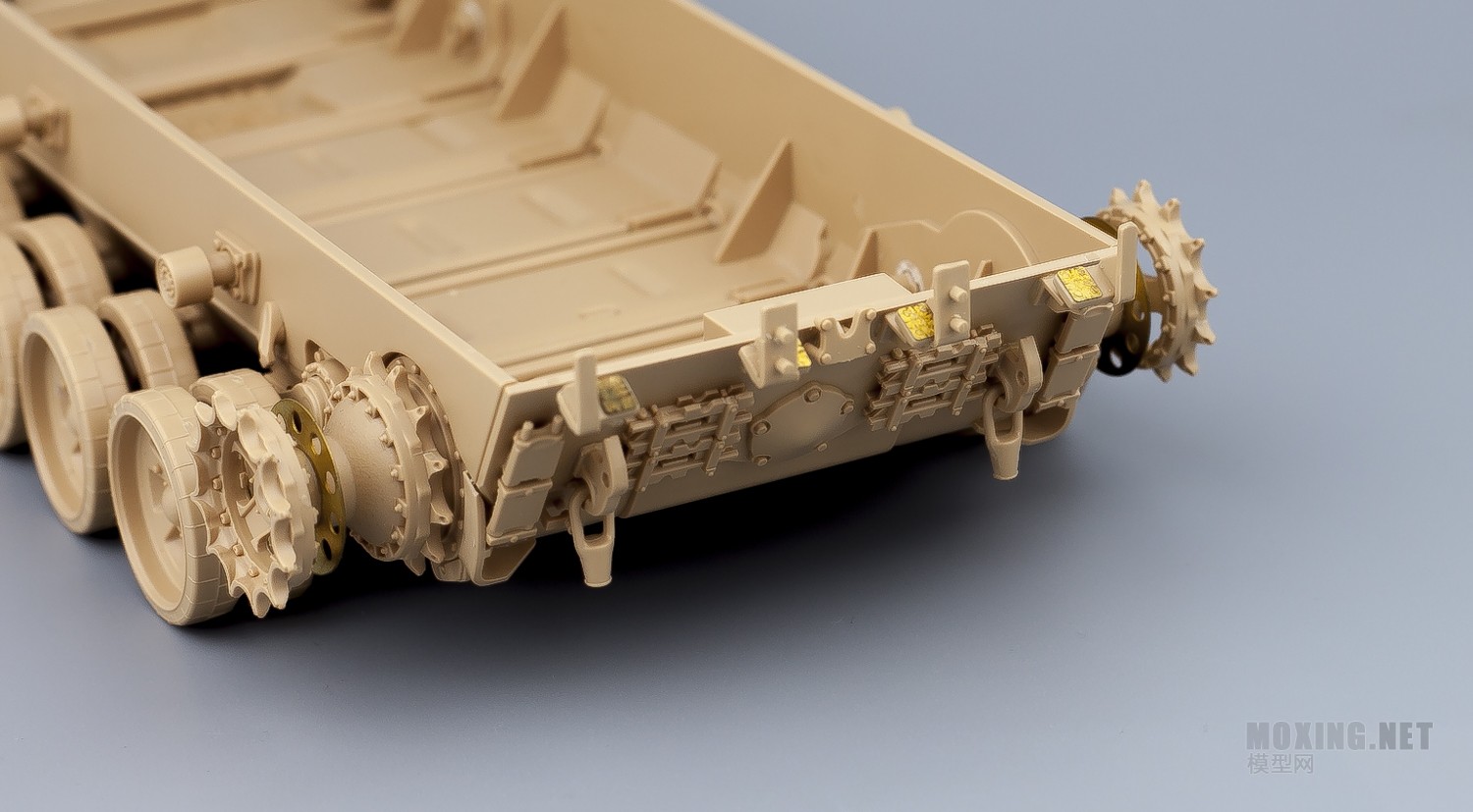

车体后部装甲板由两部分组合，有定位销和定位孔，定位和点胶很方便



钢丝绳连接头在制作后部挂钩的时候就粘上去了，这样后期分色不是很方便。




底盘行走部分安装完成




活动悬挂演示，底盘太轻，活动悬挂体现不明显，我额外增加了一些重量，实际活动性能很不错，可动行程也很大。




最前面两组负重轮带联动装置



活动履带的组合

组成履带的几个部分，每节履带片由销钉和中间的镂空齿连接，销钉分正反和内外部分。履带片中间两个轴很脆弱，卡入履带齿时用力不均很容易断裂，由于操作失误，履带片作坏了十节左右，制作好后大约还剩余二十多节。

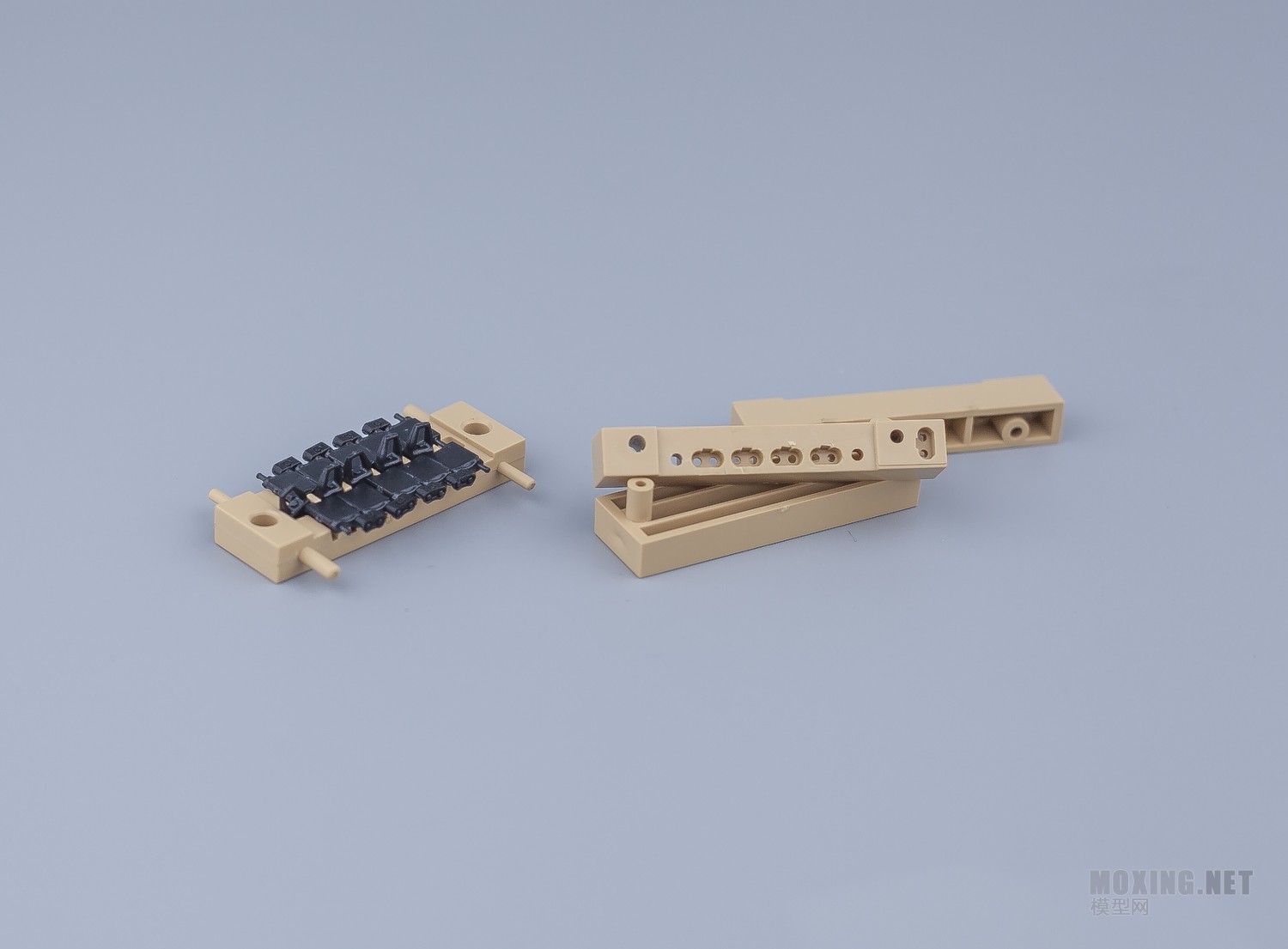

将五节履带装上履带齿排列在制作工具里，盖上盖子压住



销钉外侧

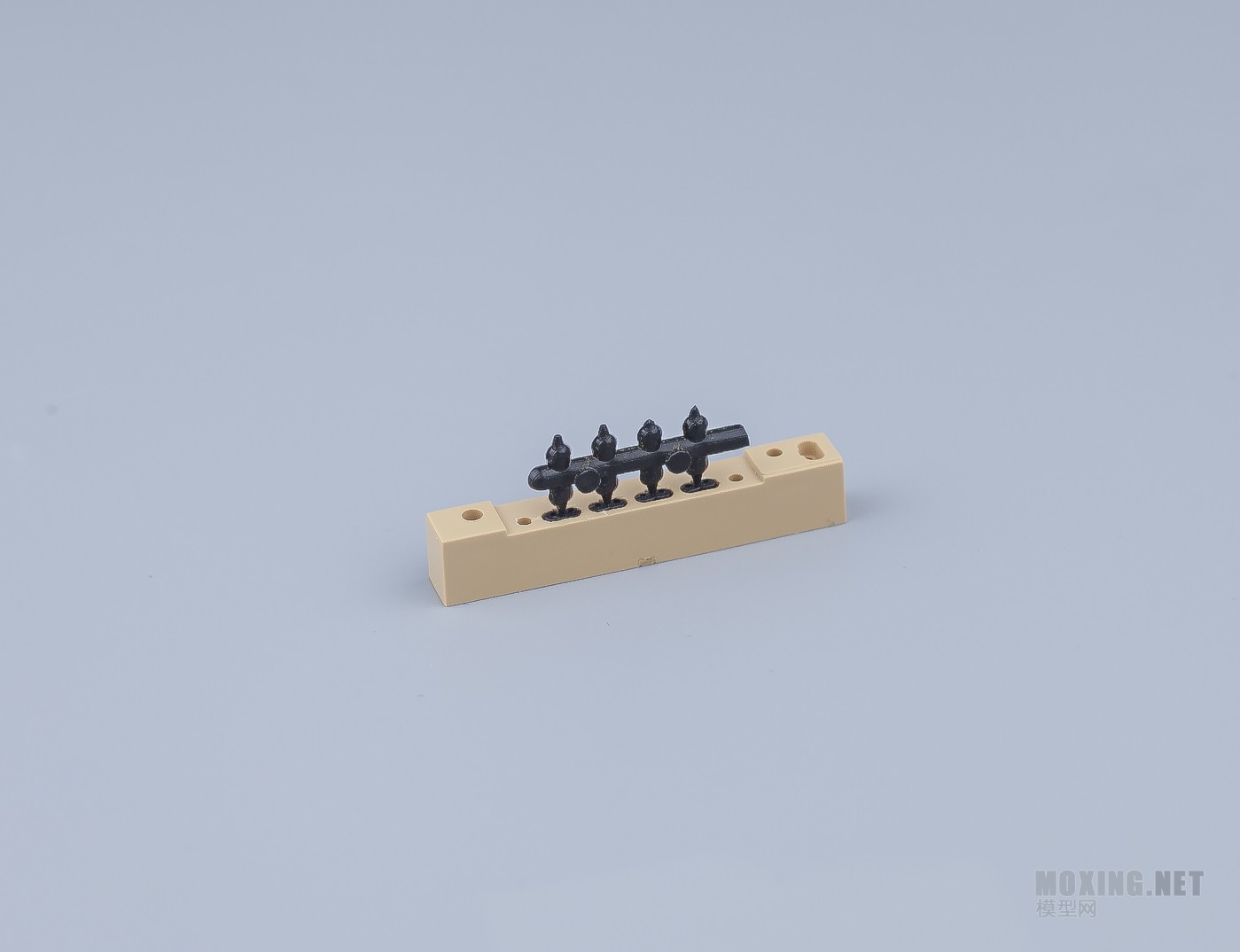

销钉分两面，一组四个

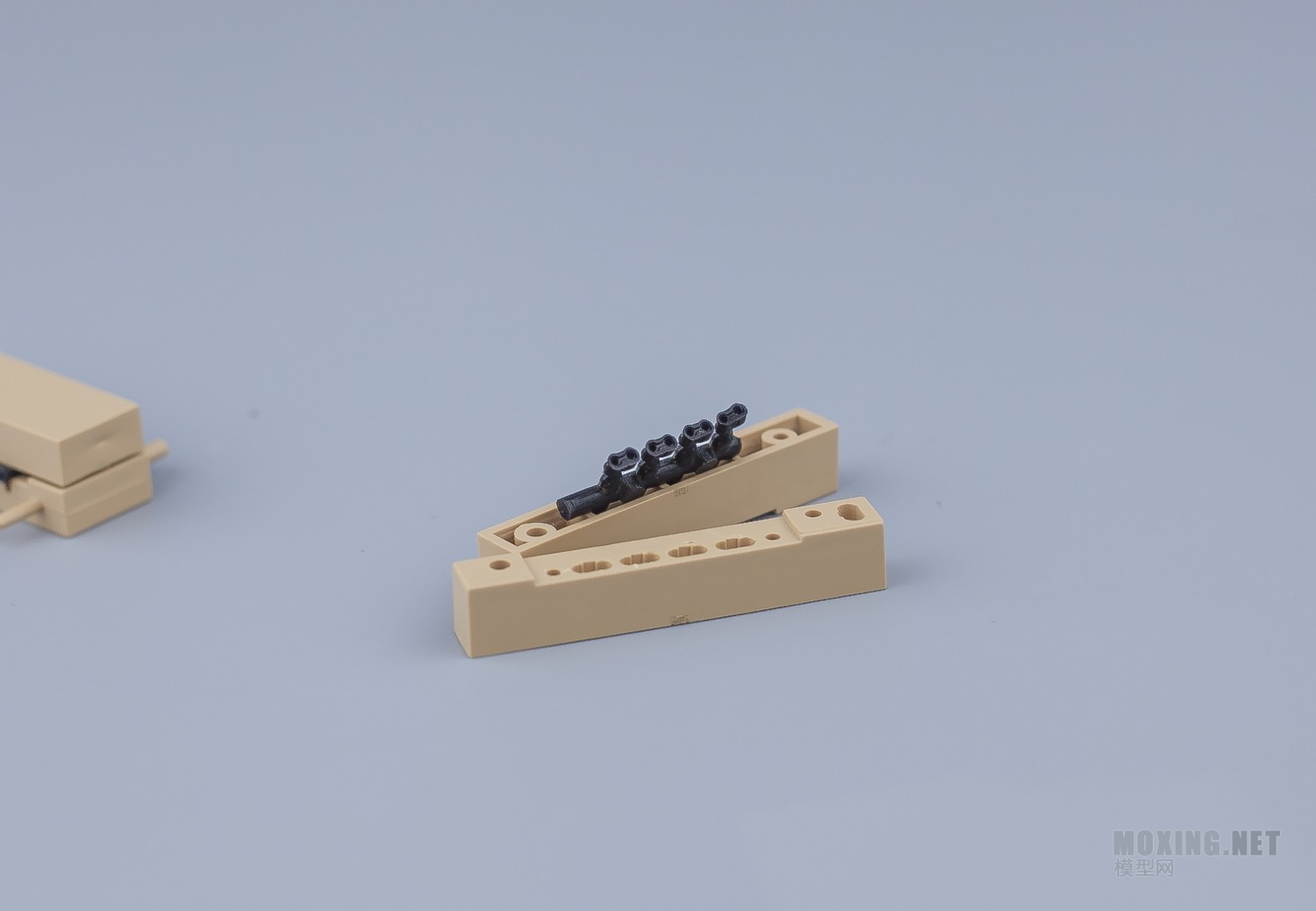

整体放入制作工具内，直接用笔刀在外面平着来一刀

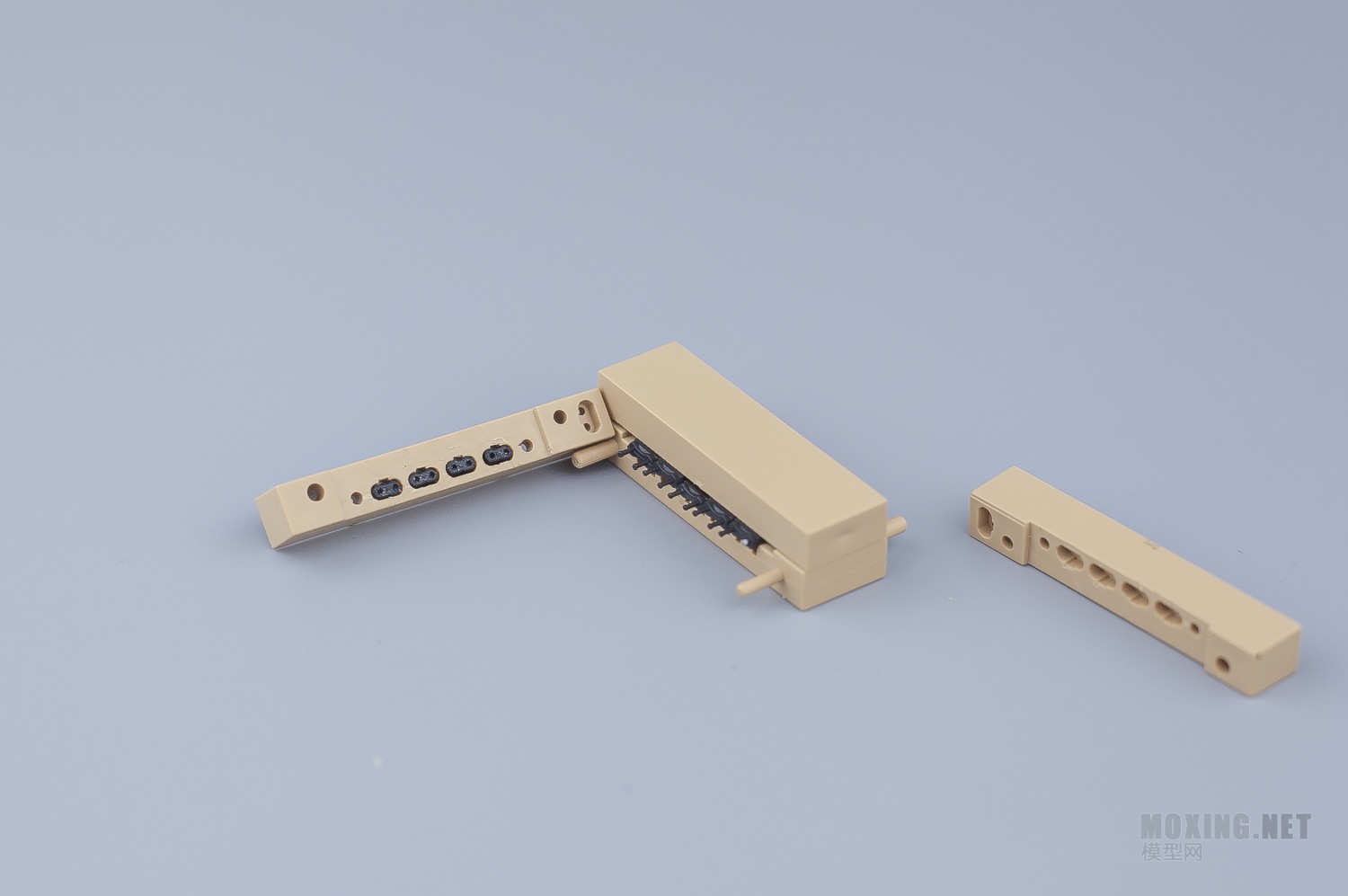

将制作销钉的工具沿着定位孔卡入，对齐后使劲推进去，销钉就卡住履带了



完成的一段履带，活动效果很不错， 强度也足够。
