[模型网评测]MENG-"朱雀"0.3mm双动喷笔(工程样品)(MTS-001)-拆解及内部细节

发布时间：2016-04-02 作者：雁子 来源：本站原创 浏览次数：0 网友评论 0 条


拆解以及内部细节说明
[模型网评测]MENG-朱雀0.3mm双动喷笔(工程样品)(MTS-001)

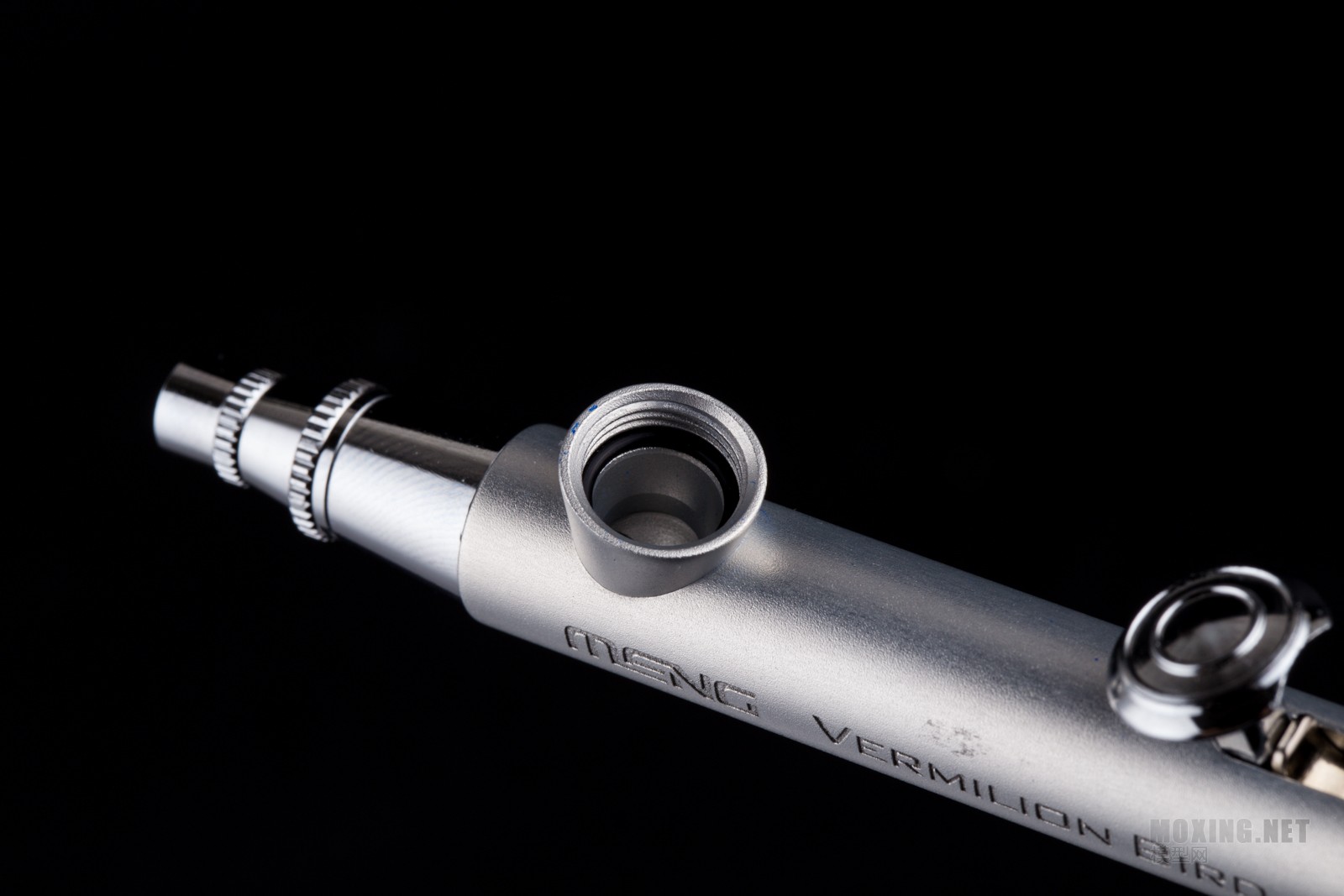

漆壶设计为可拆卸，和漆壶之间有密封O圈

[模型网评测]MENG-朱雀0.3mm双动喷笔(工程样品)(MTS-001)

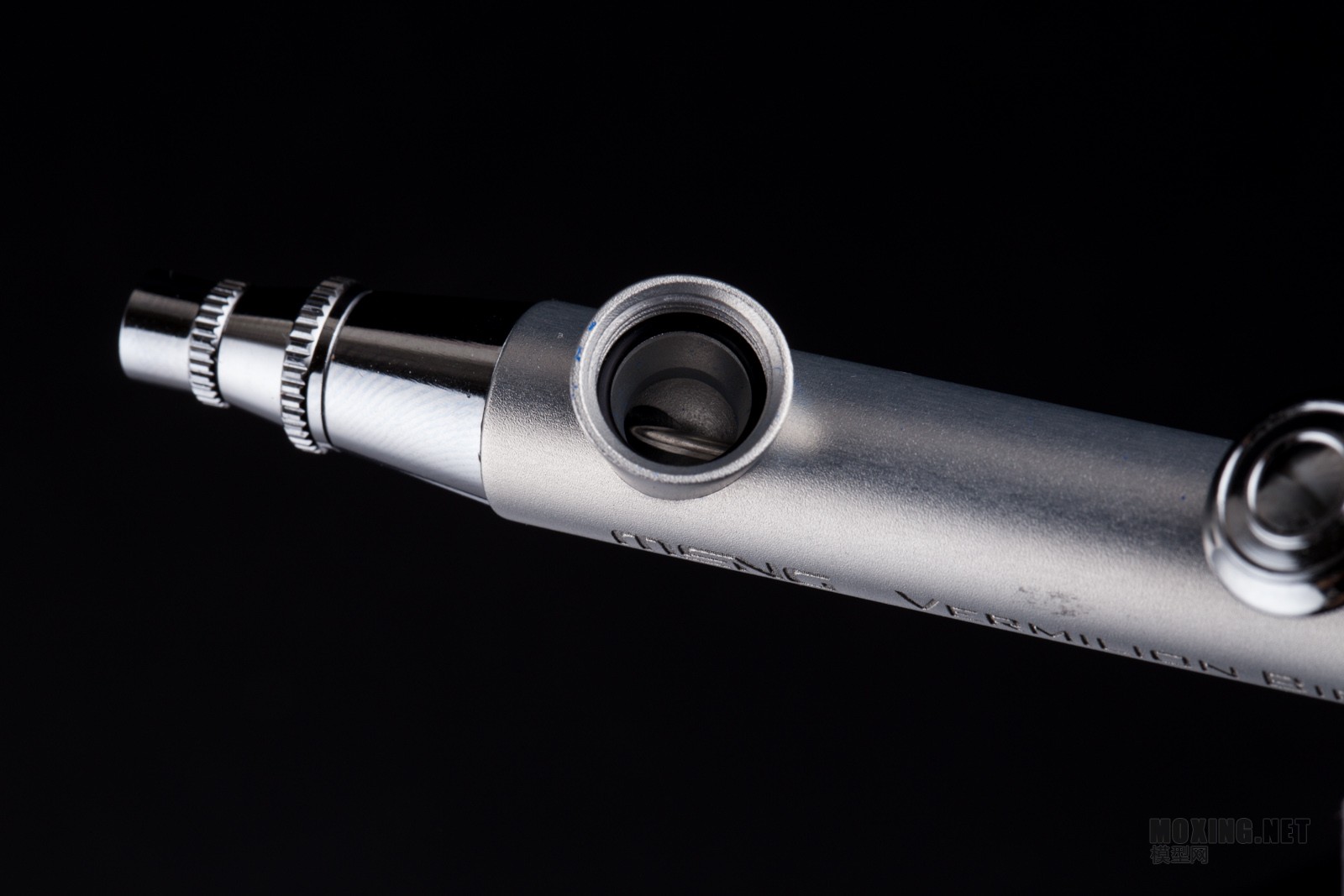

拆掉喷壶后空间还是挺大的，洗笔很好洗，不拆喷壶洗笔也和正常一体壶设计的笔差不多。

[模型网评测]MENG-朱雀0.3mm双动喷笔(工程样品)(MTS-001)

[模型网评测]MENG-朱雀0.3mm双动喷笔(工程样品)(MTS-001)

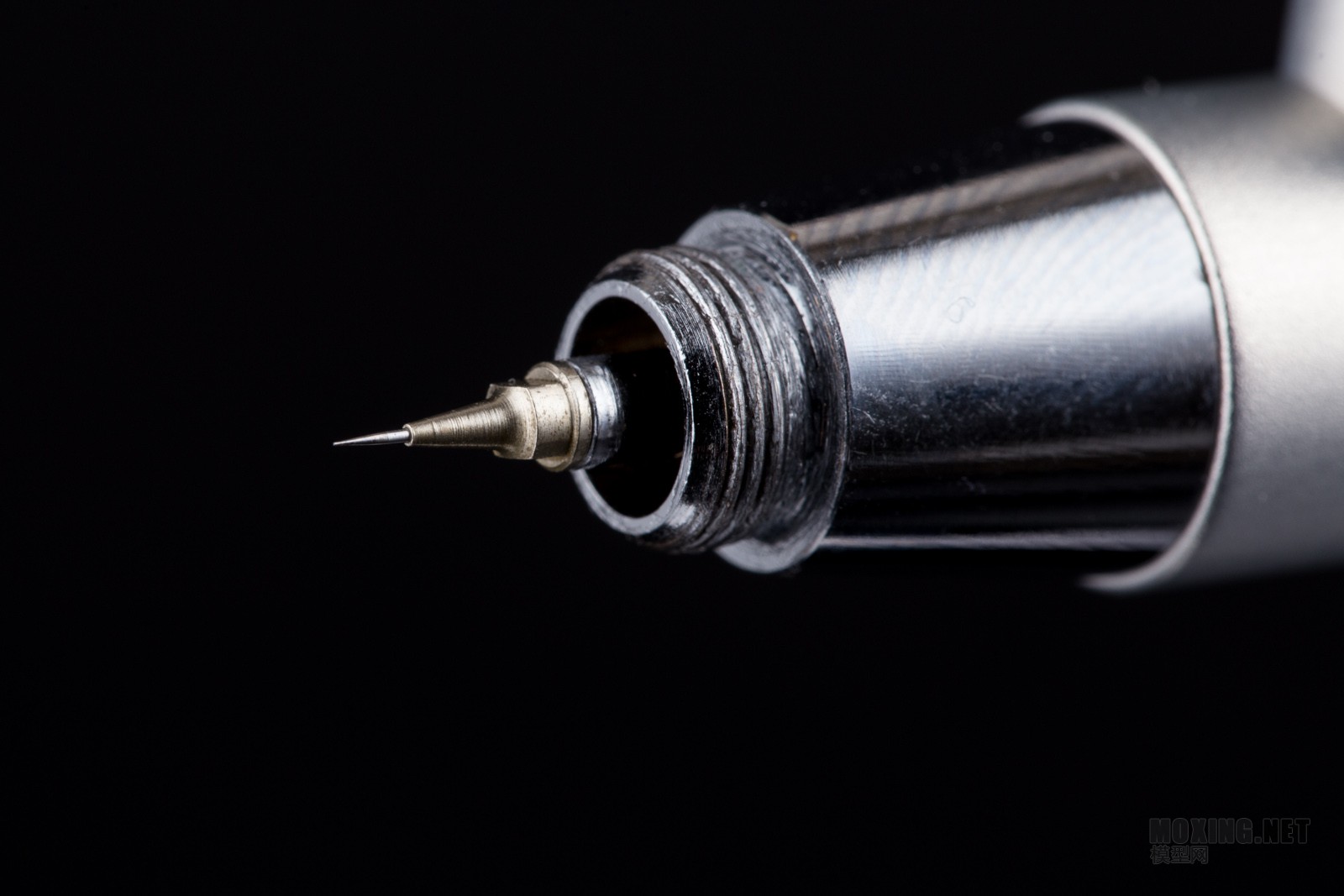

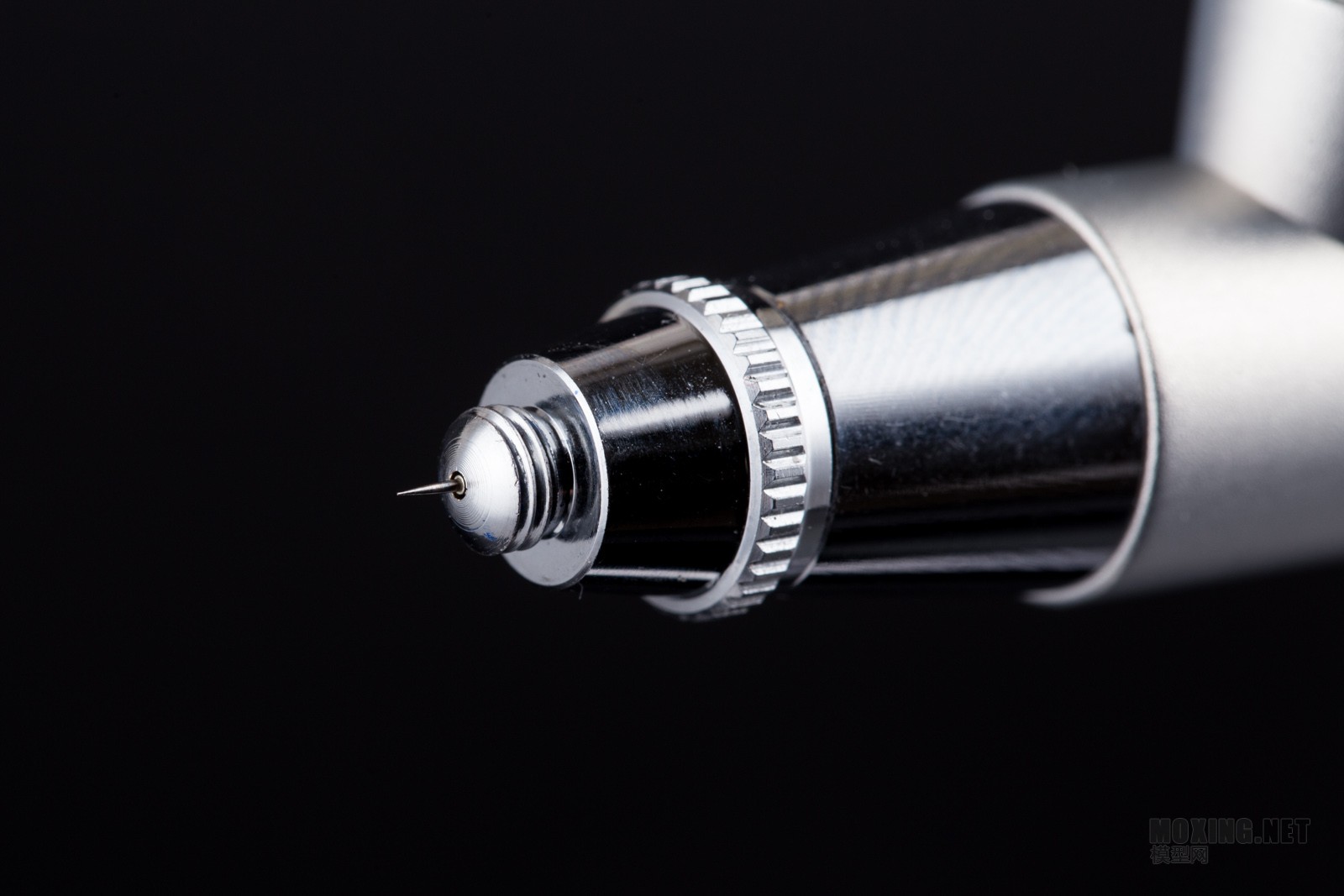

喷针喷嘴特写

[模型网评测]MENG-朱雀0.3mm双动喷笔(工程样品)(MTS-001)
这个角度可以看到这只笔设计的是3孔分流雾化，方式和ps289类似。

[模型网评测]MENG-朱雀0.3mm双动喷笔(工程样品)(MTS-001)

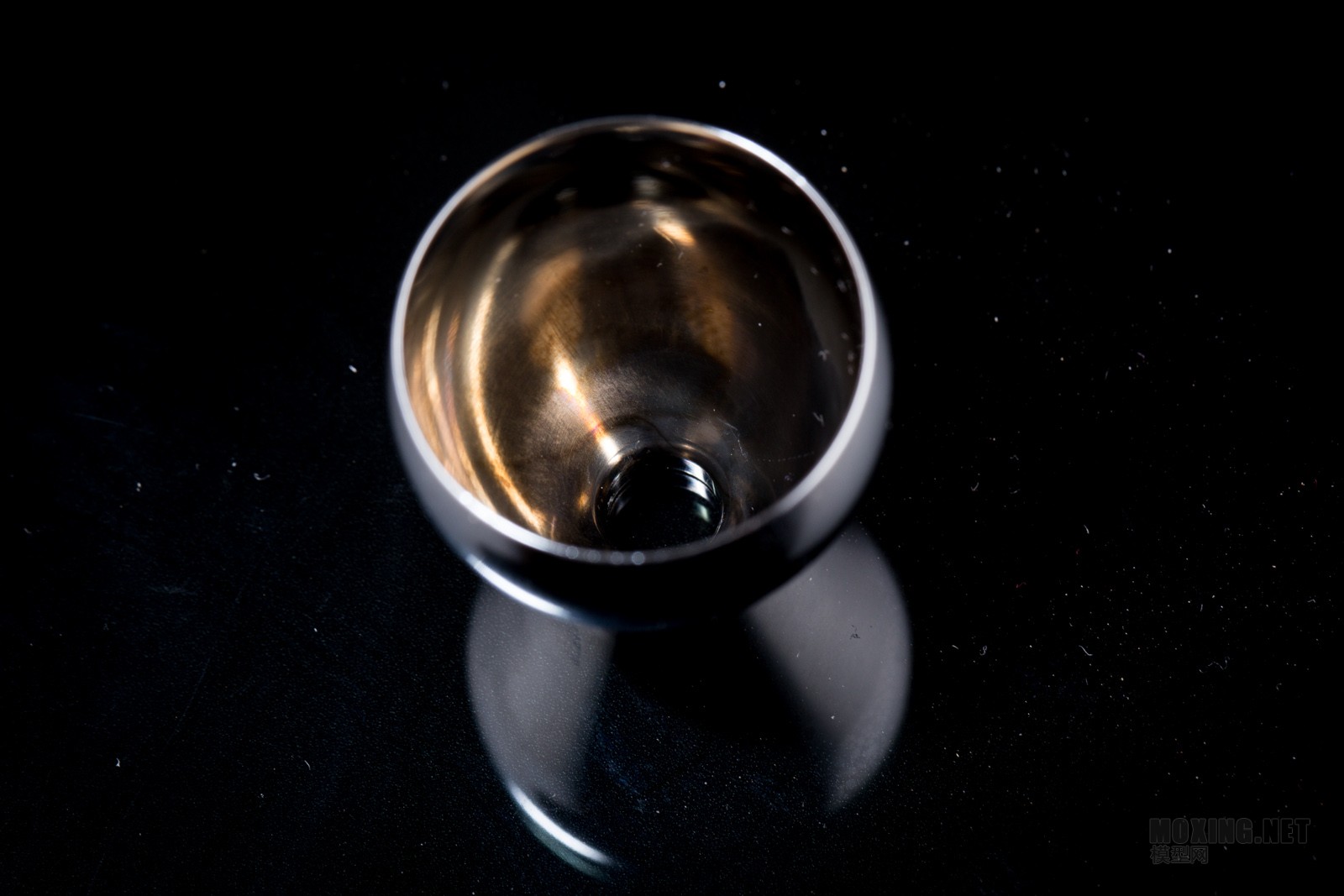

壶内壁做工要还不错，比较光滑，黄色的一层镀膜

[模型网评测]MENG-朱雀0.3mm双动喷笔(工程样品)(MTS-001)
壶盖和壶身的密合度很好， 但是反过来看可以看到瑕疵，这个不知道是焊点还是别的什么打磨后留下的痕迹，属于很明显的瑕疵。

[模型网评测]MENG-朱雀0.3mm双动喷笔(工程样品)(MTS-001)

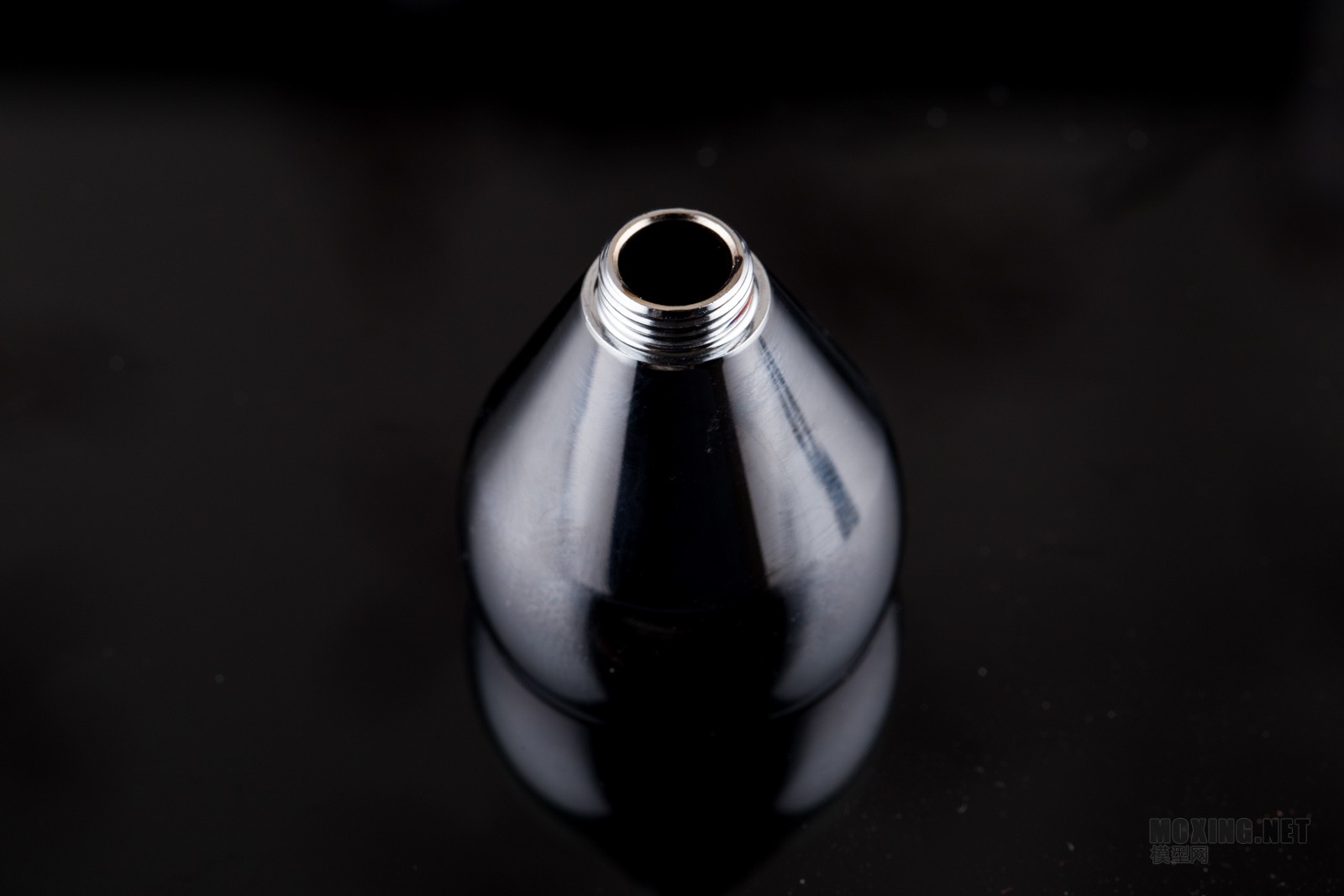

壶身的底口，特别说明一下  这个漆壶非常薄，应该也是属于轻量化设计。

[模型网评测]MENG-朱雀0.3mm双动喷笔(工程样品)(MTS-001)

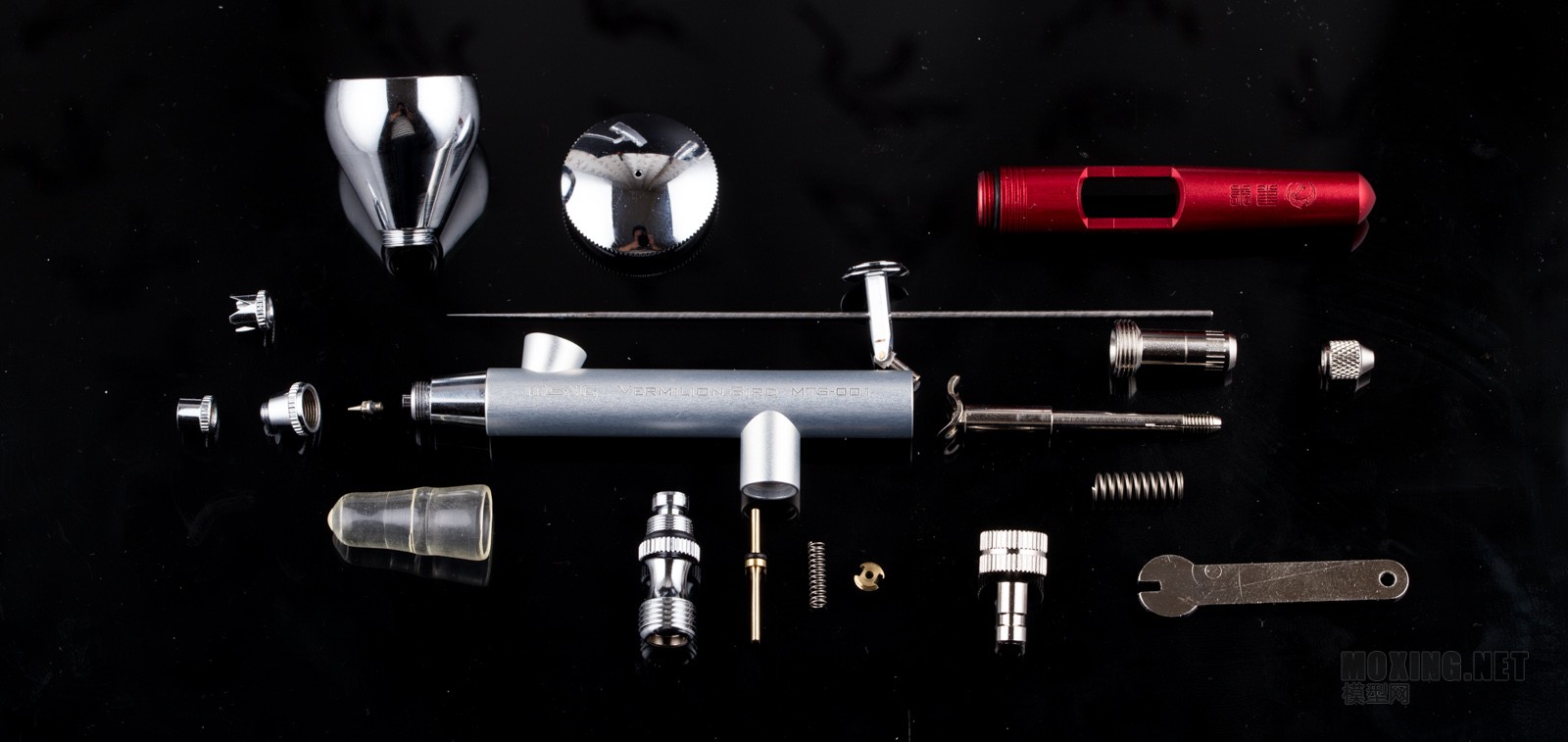

笔身所有可拆卸零件

[模型网评测]MENG-朱雀0.3mm双动喷笔(工程样品)(MTS-001)

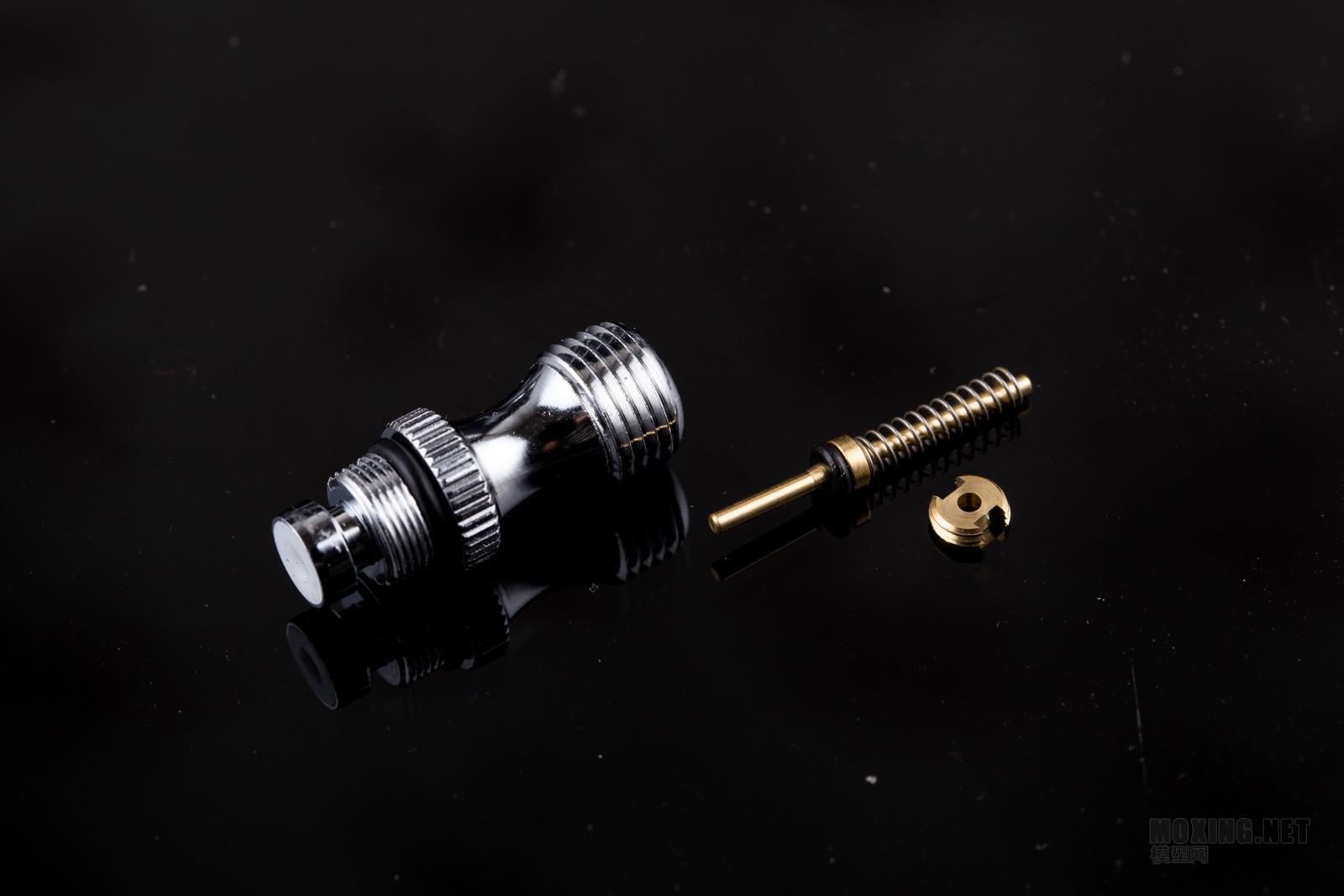

气阀部分

[模型网评测]MENG-朱雀0.3mm双动喷笔(工程样品)(MTS-001)
气阀部分上面是四氟垫圈，这是防腐蚀垫圈，装好后白色垫圈上面是直接安装扳机的，这个部分设计成防腐蚀垫圈还是很有用的，
我自己的ps270就是因为漆回流到扳机部分，然后顺着扳机流到气阀部分，在清洗的时候用了油性漆稀释剂，从而把胶圈腐蚀，膨胀，导致扳机下压回弹不顺畅，严重影响手感。

[模型网评测]MENG-朱雀0.3mm双动喷笔(工程样品)(MTS-001)

[模型网评测]MENG-朱雀0.3mm双动喷笔(工程样品)(MTS-001)
气阀部分的结构和ps270基本一样

[模型网评测]MENG-朱雀0.3mm双动喷笔(工程样品)(MTS-001)
[模型网评测]MENG-朱雀0.3mm双动喷笔(工程样品)(MTS-001)

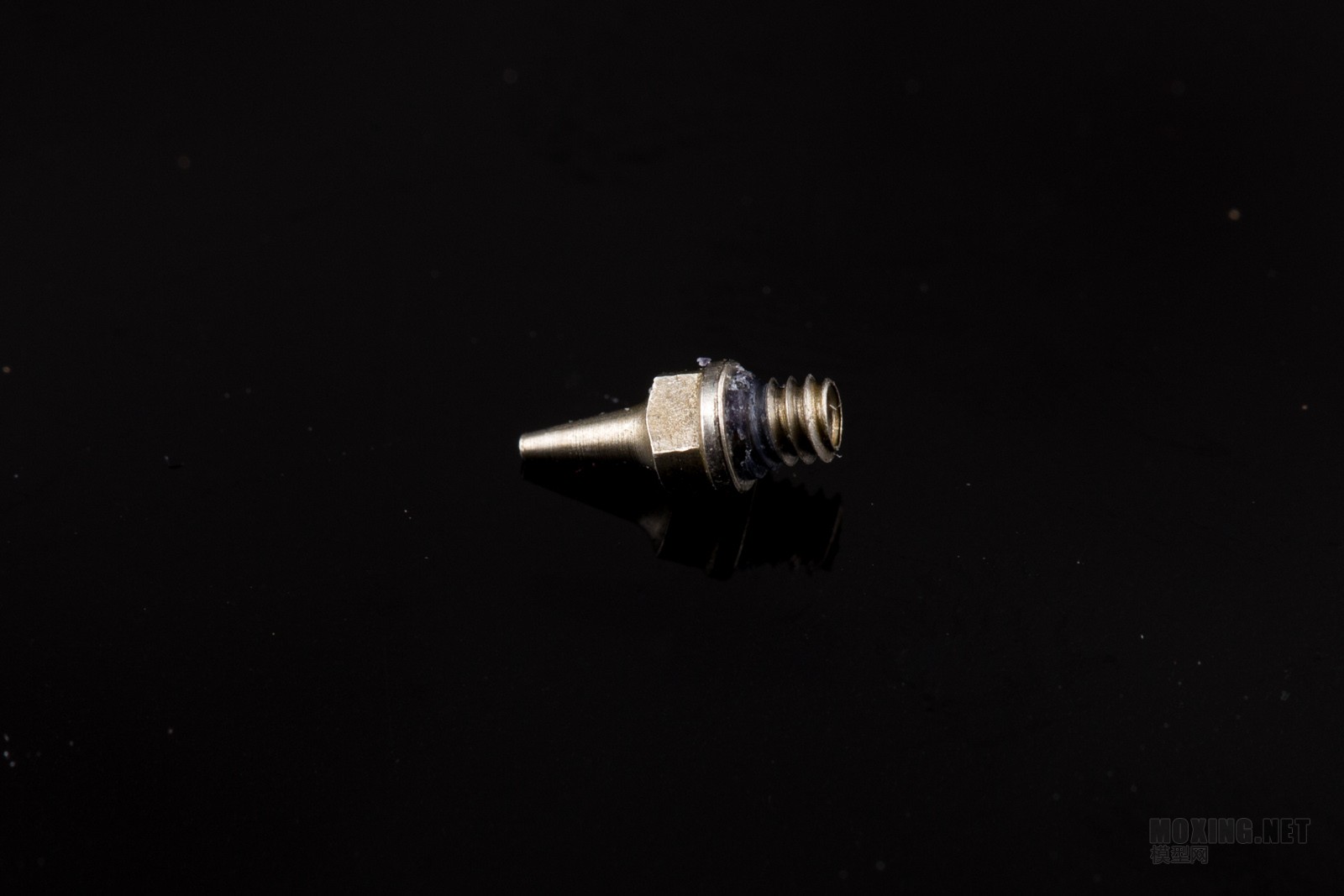

喷嘴虽然没有用o圈，不过还是有一层很薄的胶皮来保证气密。但是这个胶皮看上去和摸上去都非常脆弱

[模型网评测]MENG-朱雀0.3mm双动喷笔(工程样品)(MTS-001)

[模型网评测]MENG-朱雀0.3mm双动喷笔(工程样品)(MTS-001)
s型扳机垫片和后面固定喷针的后拉杆是一体的，这样拆卸时候方便一些

[模型网评测]MENG-朱雀0.3mm双动喷笔(工程样品)(MTS-001)

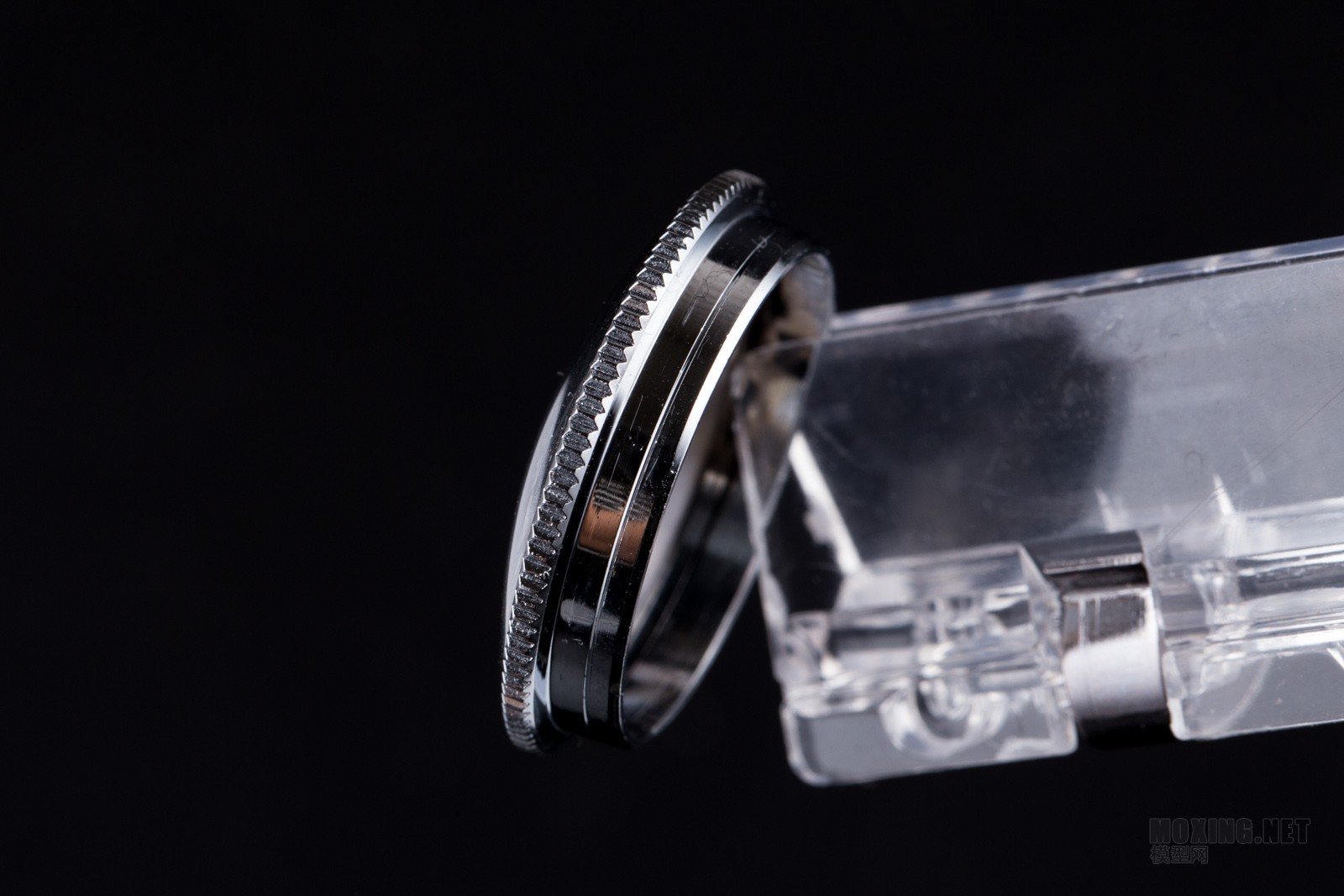

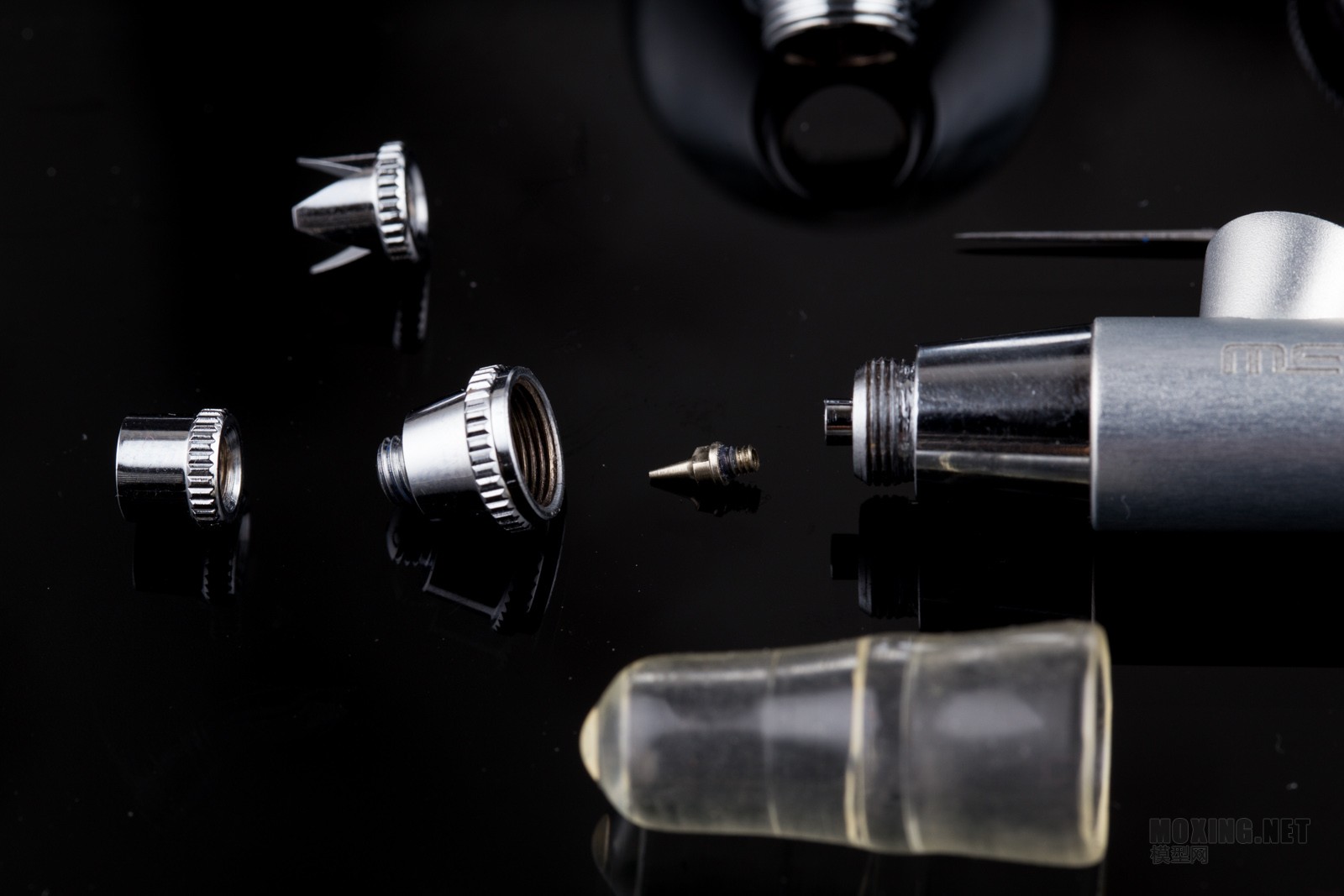

产品额外提供了一个莲花罩，喷笔套的外形也是和笔头的外形吻合

[模型网评测]MENG-朱雀0.3mm双动喷笔(工程样品)(MTS-001)

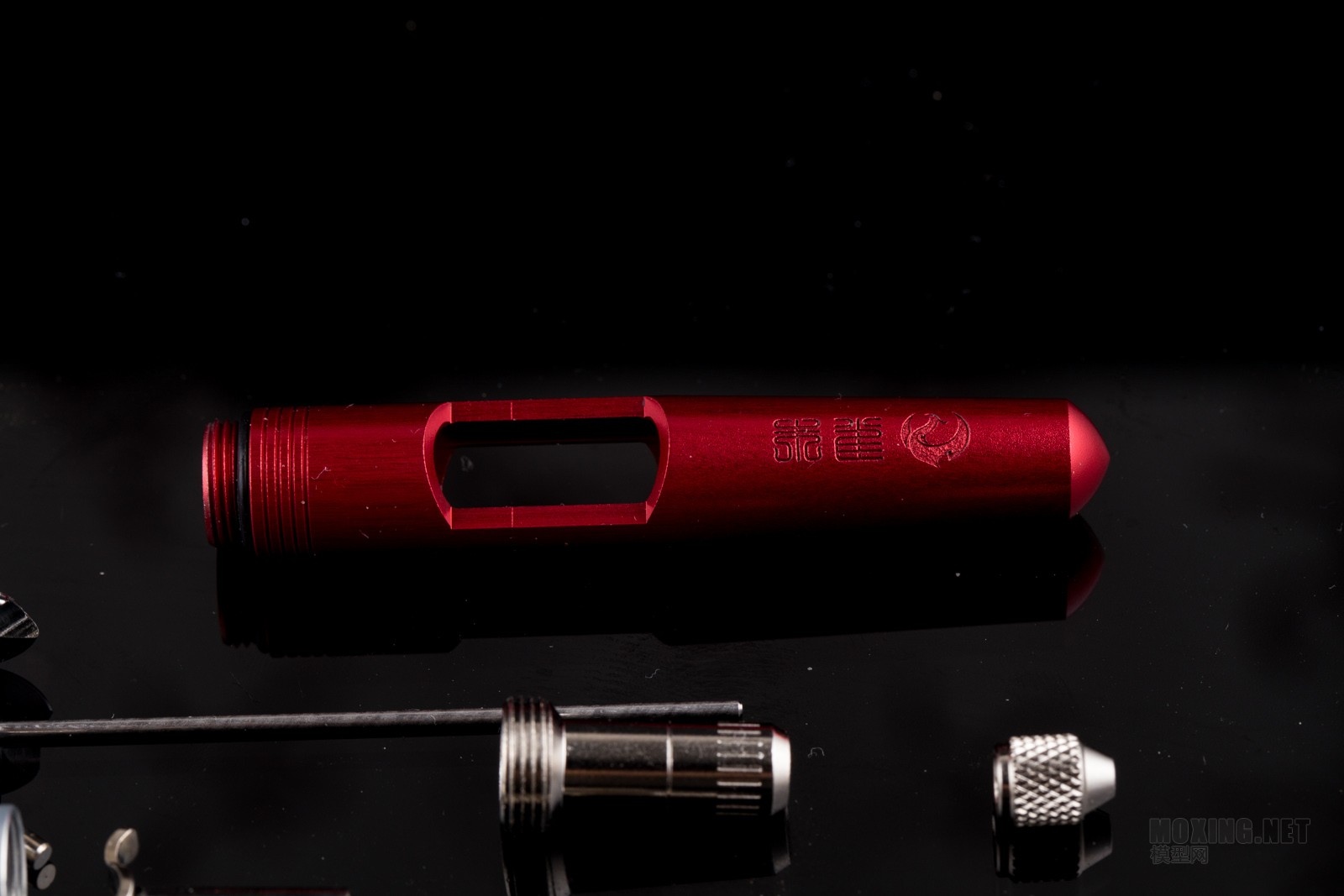

笔尾部分

[模型网评测]MENG-朱雀0.3mm双动喷笔(工程样品)(MTS-001)
[模型网评测]MENG-朱雀0.3mm双动喷笔(工程样品)(MTS-001)

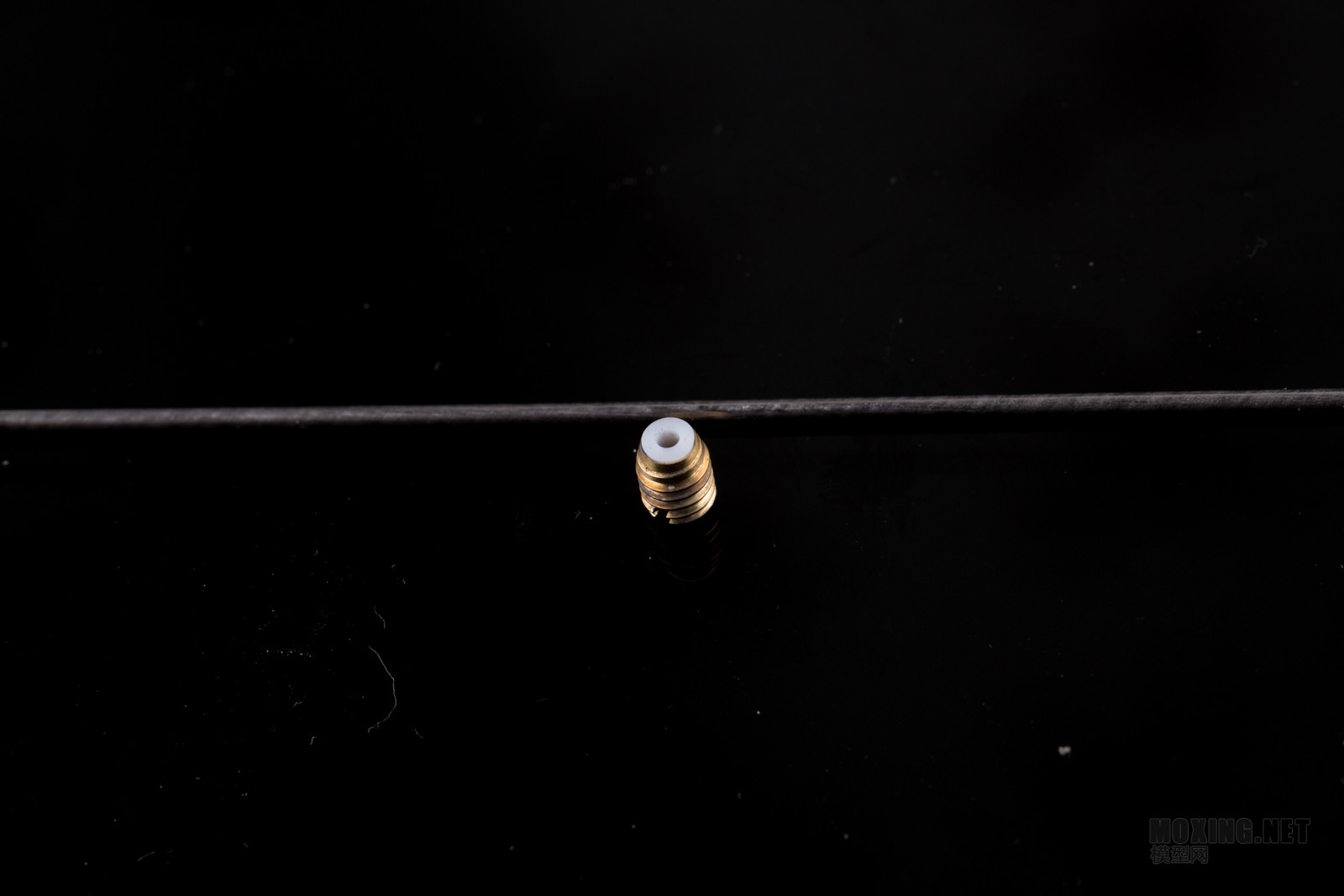

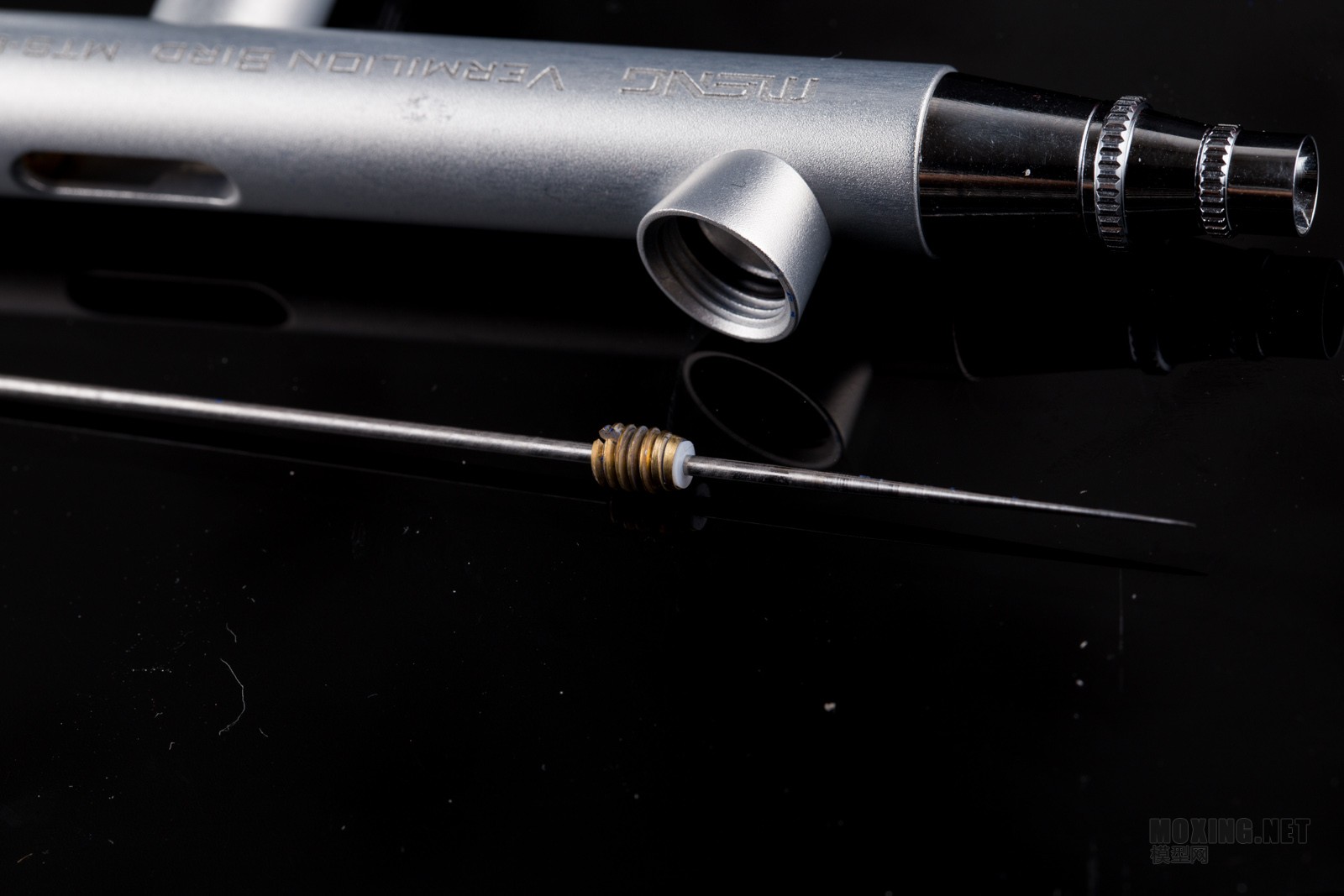

笔身内部的密封圈，也是四氟防腐蚀垫圈

[模型网评测]MENG-朱雀0.3mm双动喷笔(工程样品)(MTS-001)

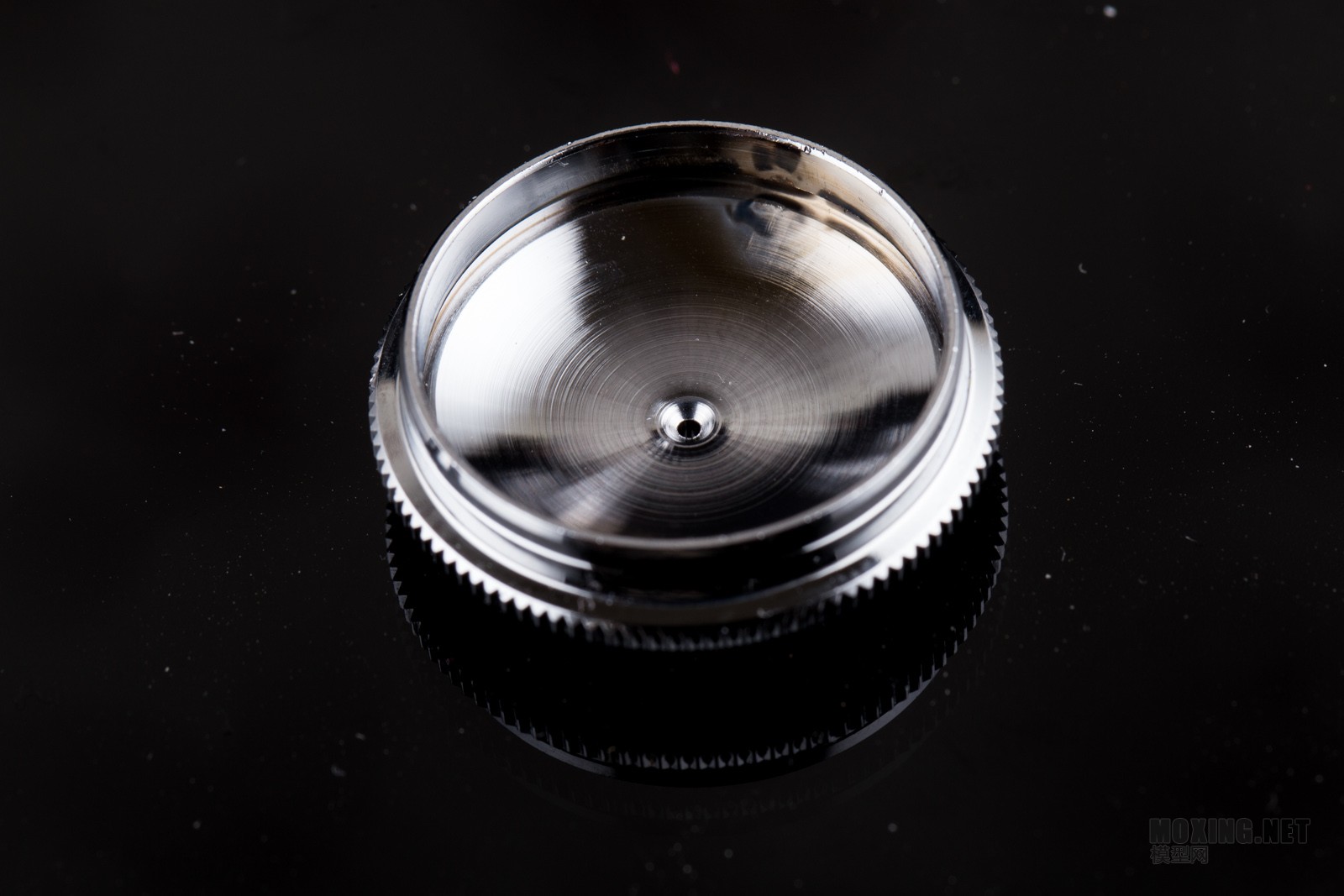

壶盖内侧有凹槽， 壶盖和漆壶设计的很好，安装不费劲，可以轻易打开和闭合，同时密封性不错
