[模型网评测]轰(HONG)-1/35 ZSU-23-4"石勒喀河"自行高炮(M/MZ型)二合一(H5001)-制作过程1-说明书勘误

发布时间:2016-02-28 作者:PaladinLJJ 来源:本站原创 浏览次数:0 网友评论 0


制作过程
当当当,就是only you~~~制作过程来了。
在制作HONG的过程中,不论是说明书还是板件,都笔者联想到号手。下面是ont-size: 14px; line-hei>HONG说明书的一些勘误:
负重轮减震器是分左右方向的,如果像下面编个号会更好
[模型网评测]轰(HONG)-1/35 ZSU-23-4石勒喀河自行高炮(H5001)

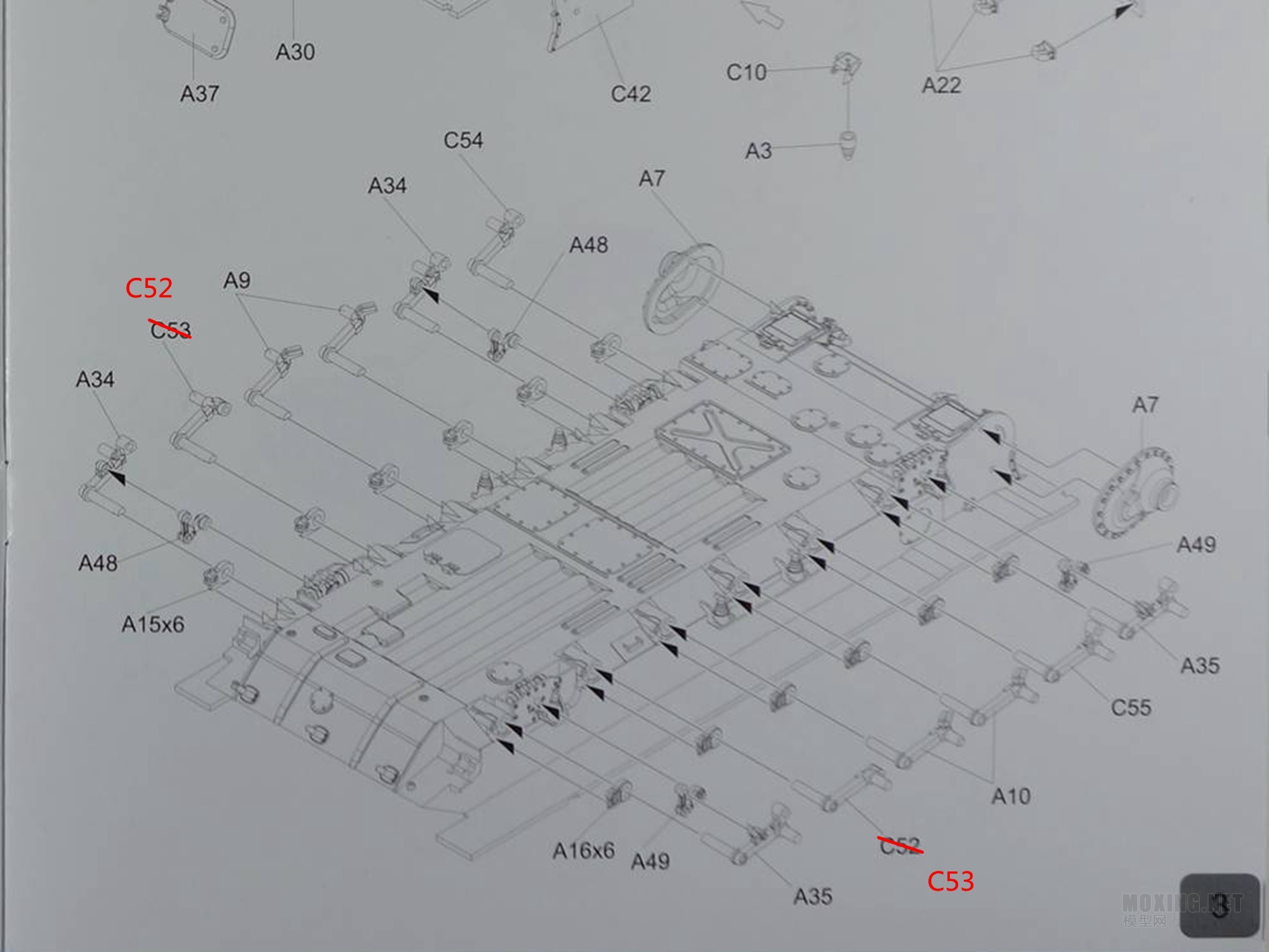

第二对扭杆零件左右标反了
[模型网评测]轰(HONG)-1/35 ZSU-23-4石勒喀河自行高炮(H5001)

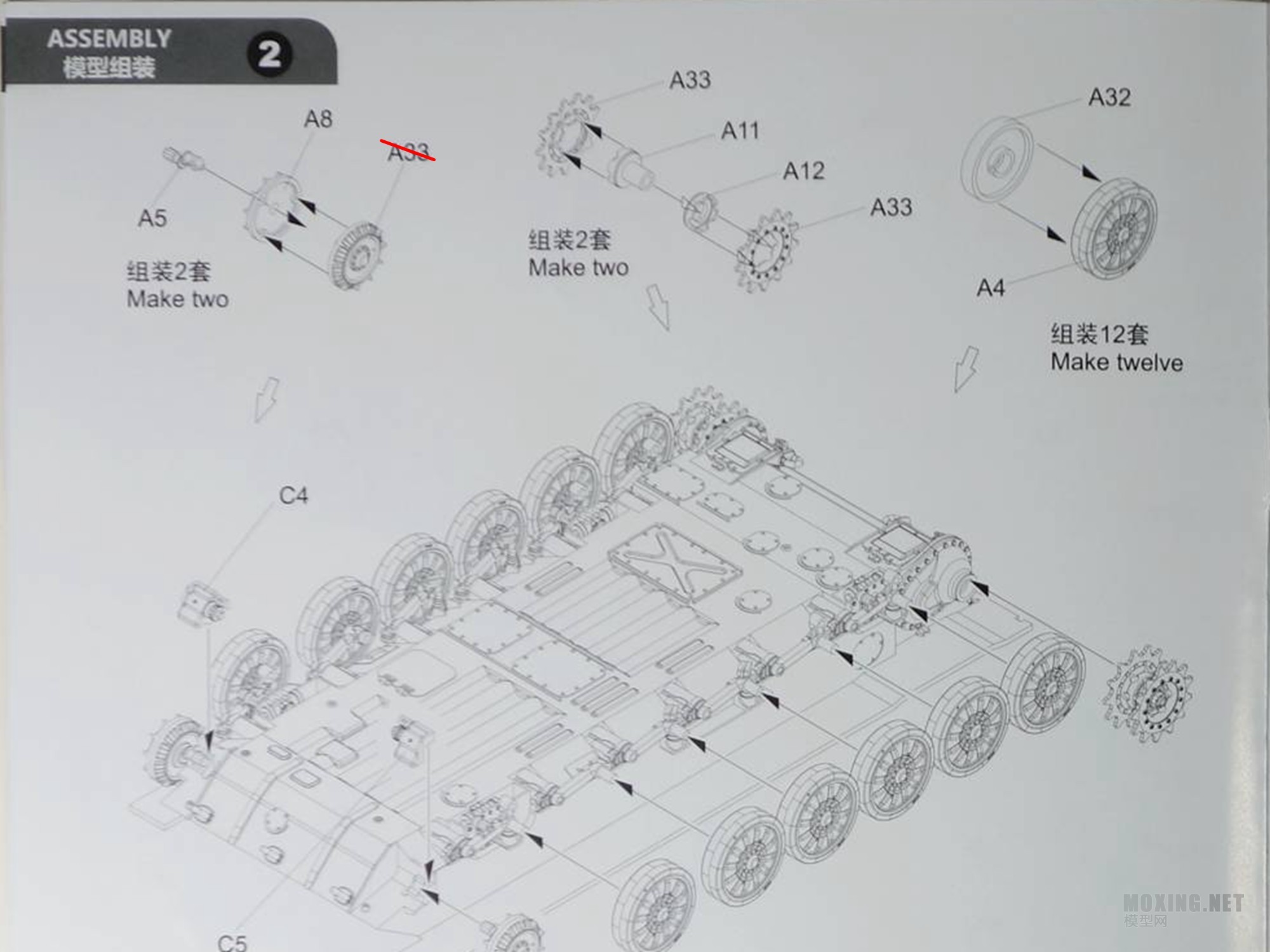

诱导轮另外一个零件不是A33,但是也不是A8,因为板件上没标,总之很容易找到。主动轮两边都是A33,但是流道上标了个让人疑惑的A51,请无视这个A51标示
[模型网评测]轰(HONG)-1/35 ZSU-23-4石勒喀河自行高炮(H5001)

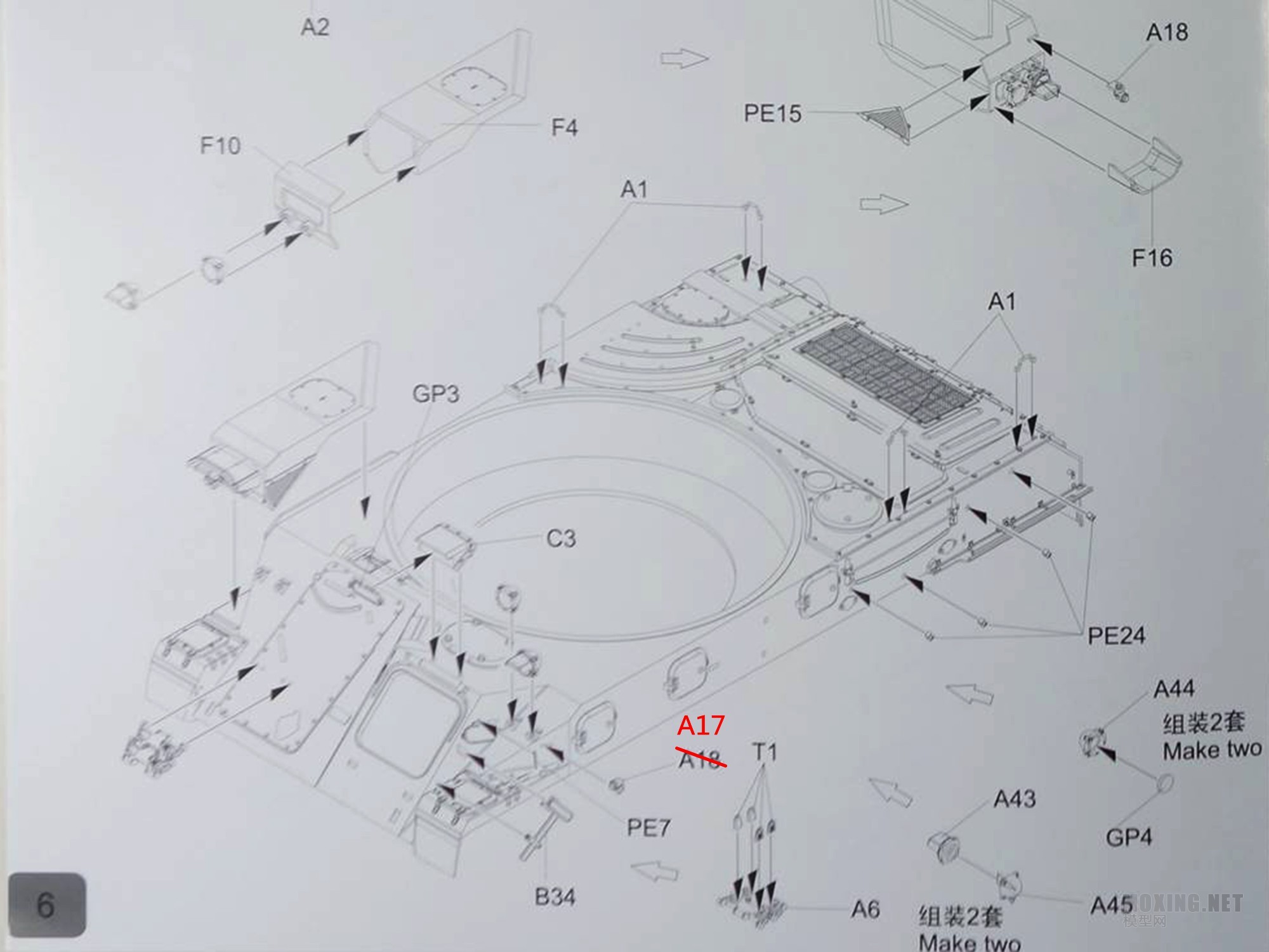

左侧前面的示宽灯标错了
[模型网评测]轰(HONG)-1/35 ZSU-23-4石勒喀河自行高炮(H5001)

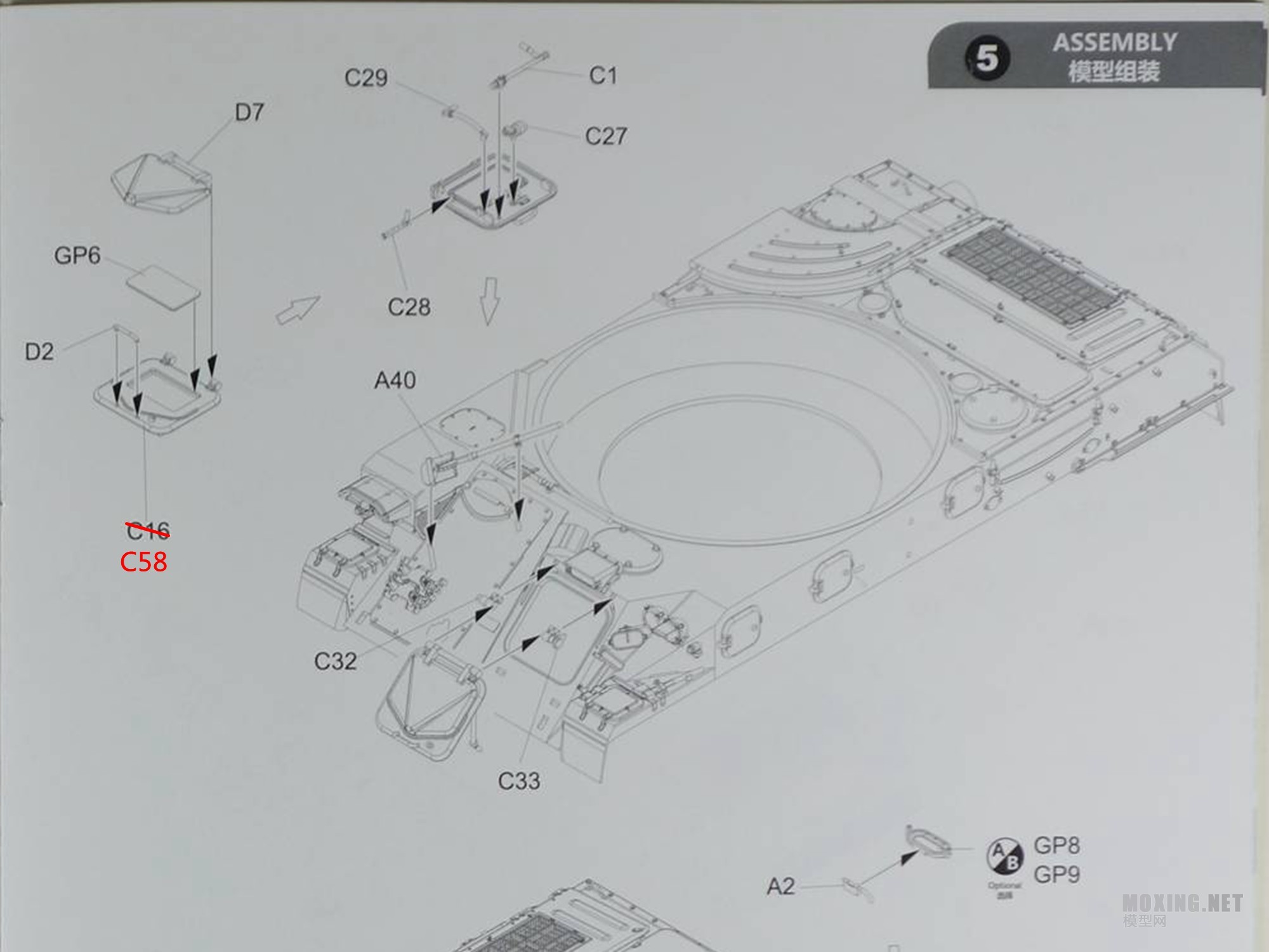

驾驶员舱门前面的把手应该是C58
[模型网评测]轰(HONG)-1/35 ZSU-23-4石勒喀河自行高炮(H5001)

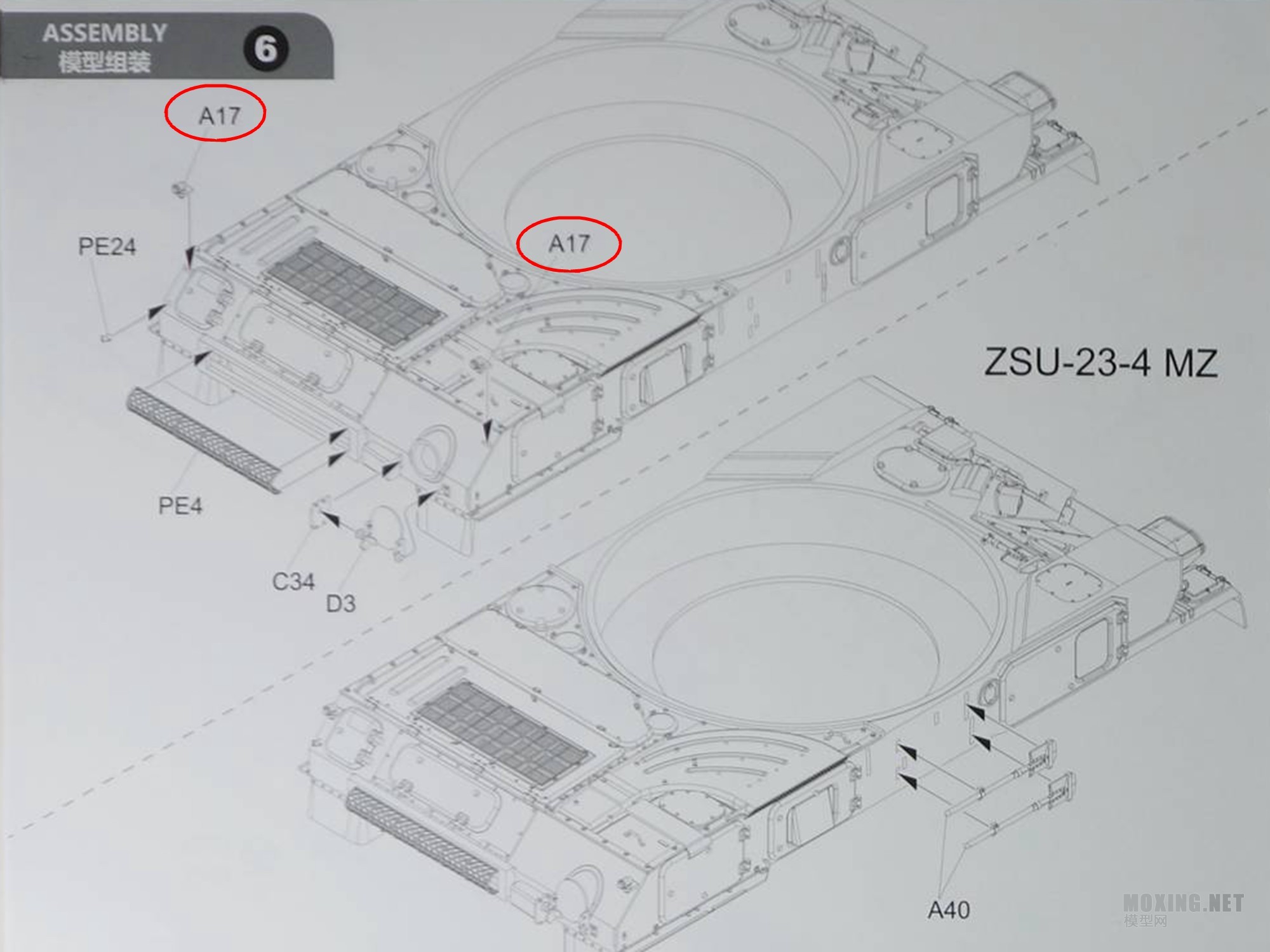

车体后侧的示宽灯也有问题,而且很奇怪。按道理应该是A18,但是A18只剩一个了。笔者这里只能用另外一个将就
[模型网评测]轰(HONG)-1/35 ZSU-23-4石勒喀河自行高炮(H5001)

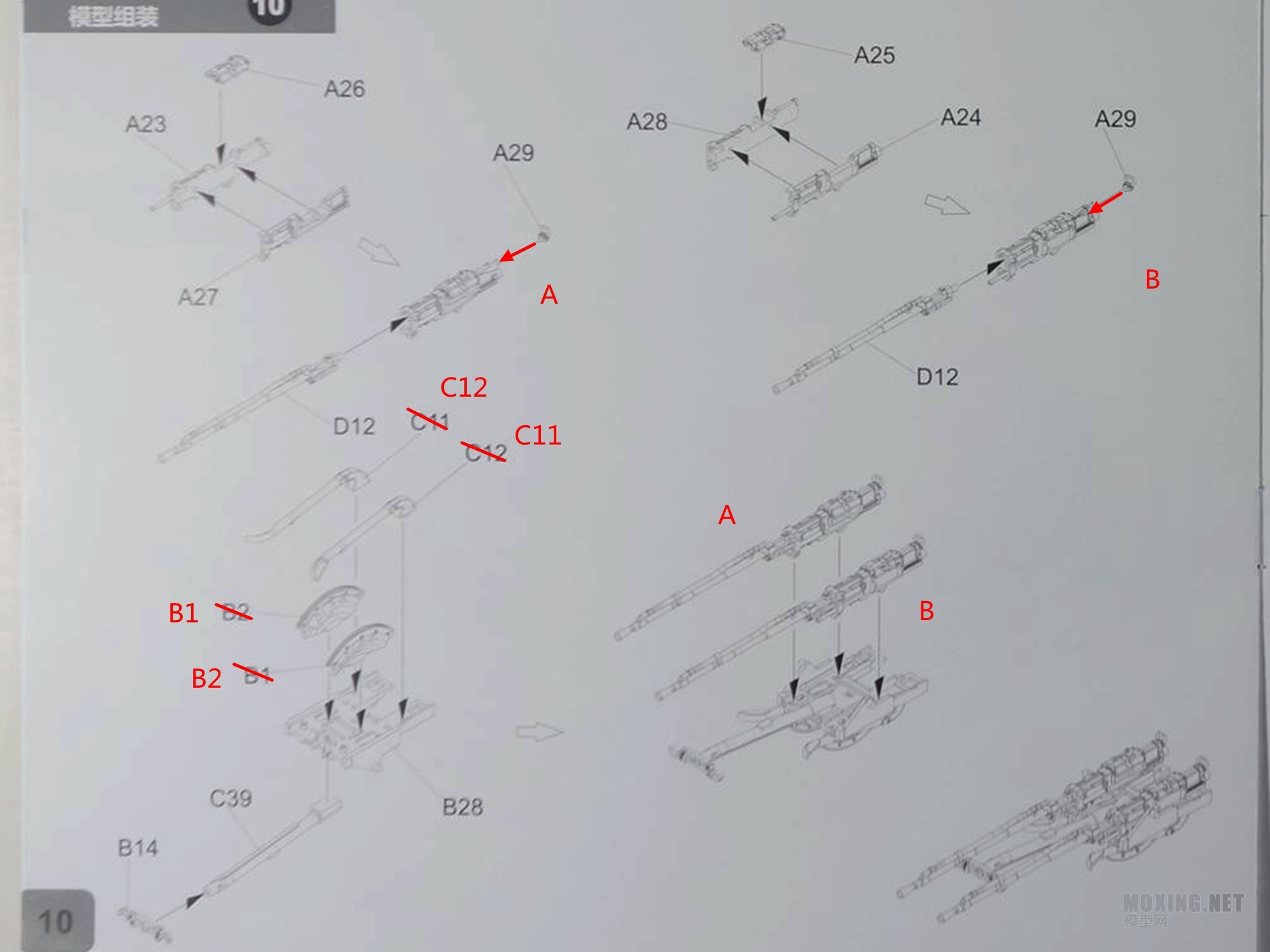

两侧的高炮也是不同方向的,编号会更方便。高炮后面的小把手零件A29接在炮尾就行。另外就是两侧的齿轮和抛壳管标反了。
[模型网评测]轰(HONG)-1/35 ZSU-23-4石勒喀河自行高炮(H5001)
[模型网评测]轰(HONG)-1/35 ZSU-23-4石勒喀河自行高炮(H5001)

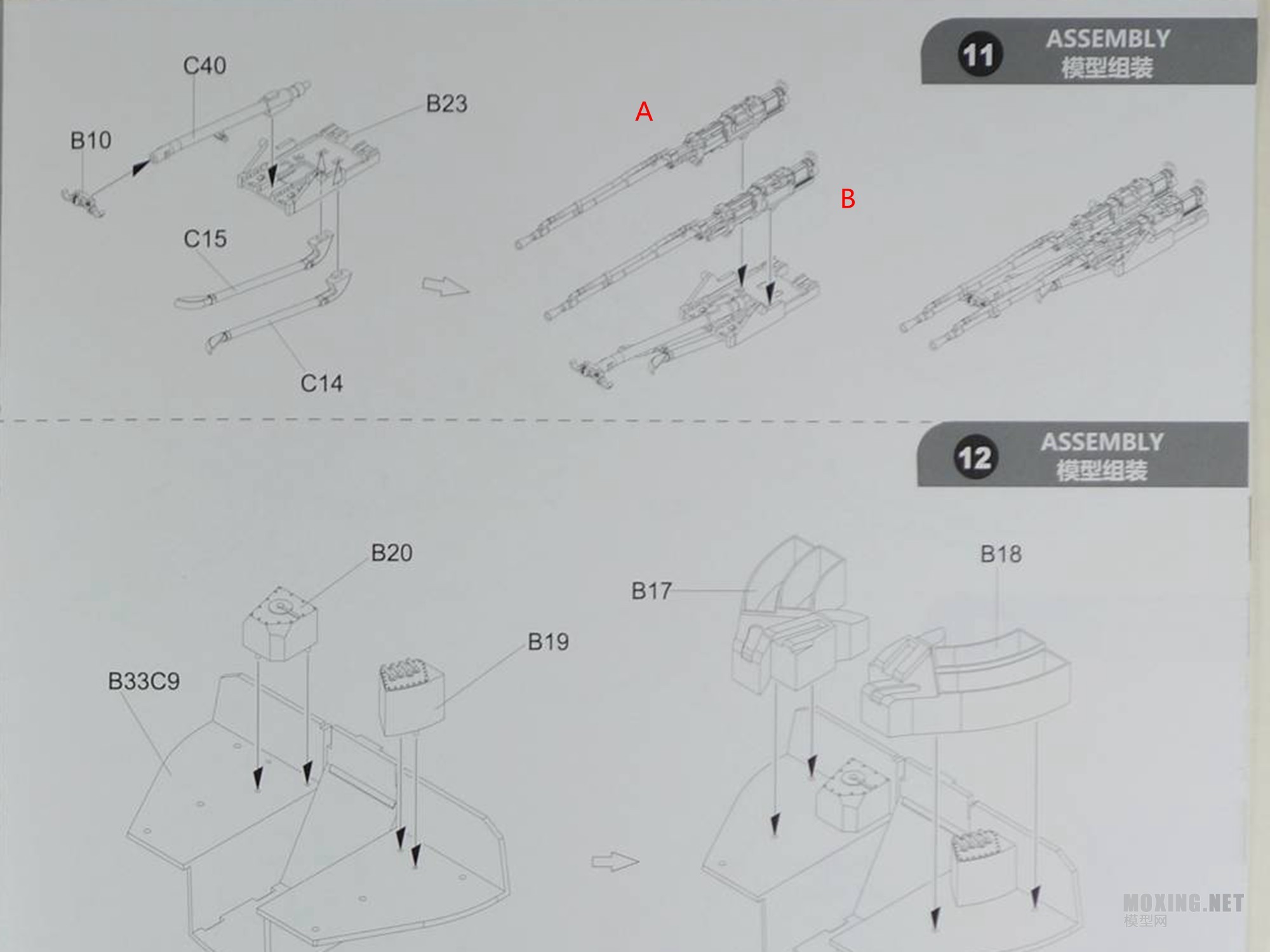

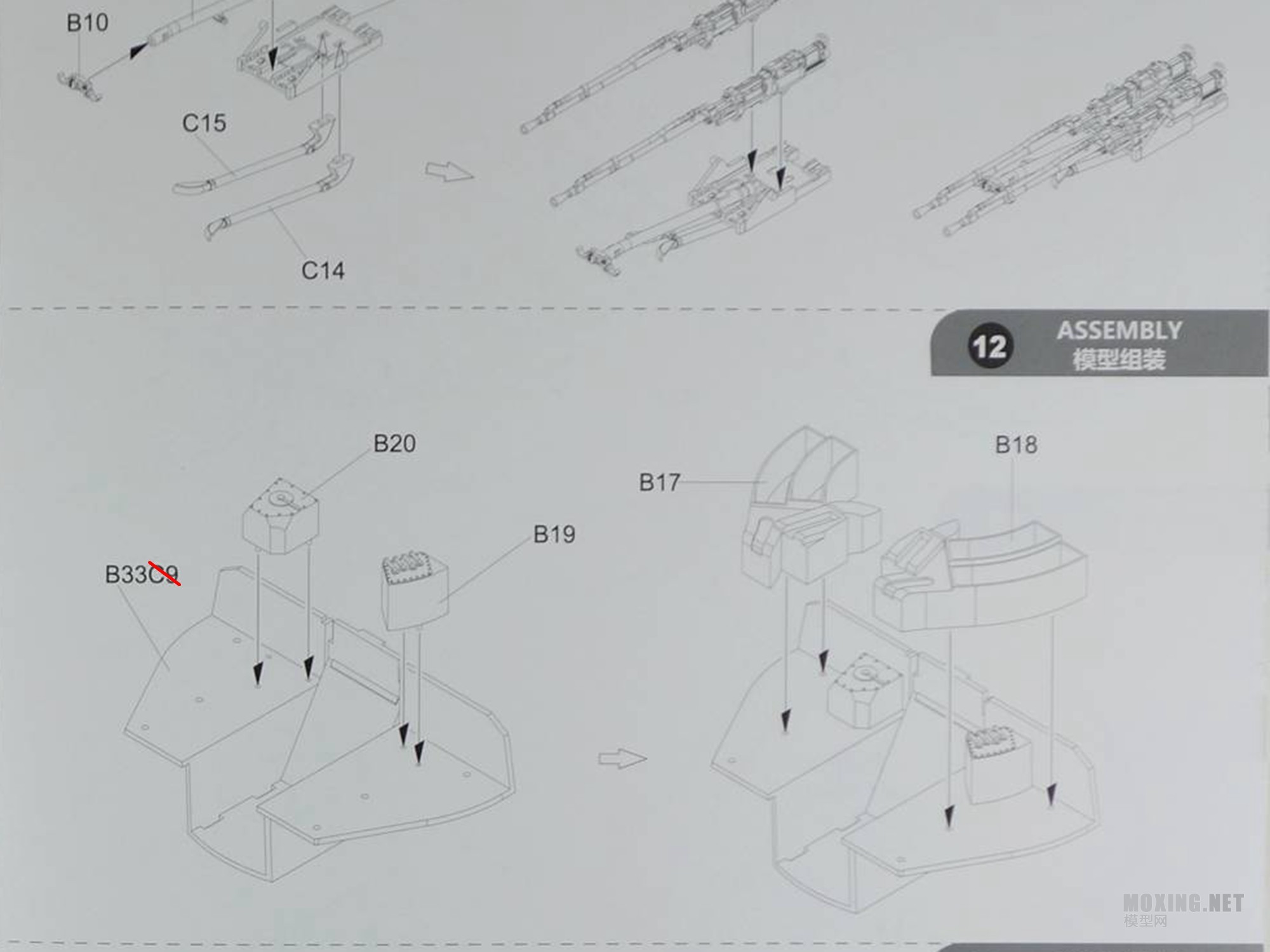

B33后面跟了个多余C9
[模型网评测]轰(HONG)-1/35 ZSU-23-4石勒喀河自行高炮(H5001)

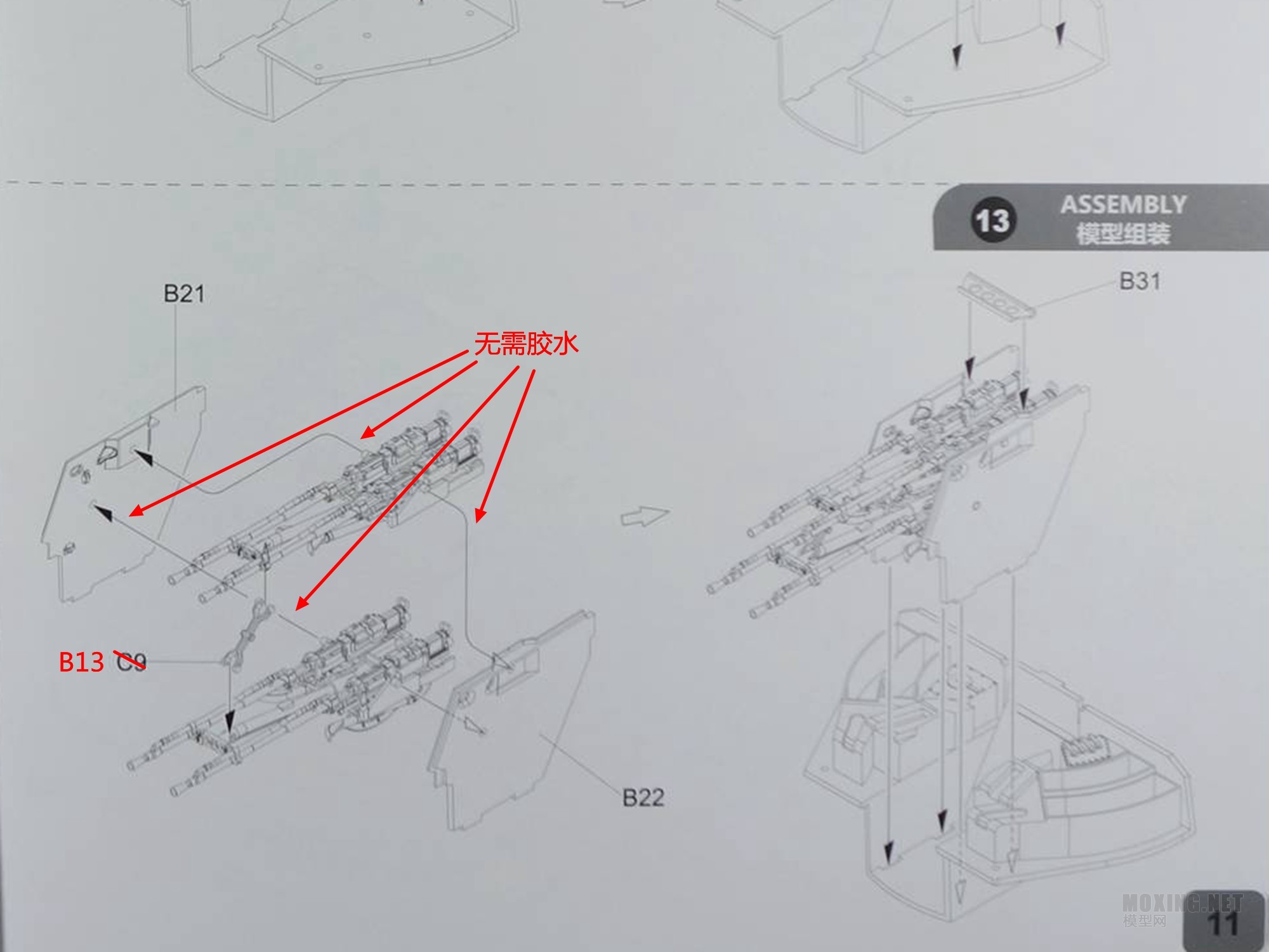

高炮是可动的,所以和两侧舱壁连接时不用上胶水;中间的连杆标错了
[模型网评测]轰(HONG)-1/35 ZSU-23-4石勒喀河自行高炮(H5001)

炮塔顶部标红的地方要钻孔,特别是雷达底座下面,要钻大点
[模型网评测]轰(HONG)-1/35 ZSU-23-4石勒喀河自行高炮(H5001)

炮塔左侧的把手应该是B7
[模型网评测]轰(HONG)-1/35 ZSU-23-4石勒喀河自行高炮(H5001)

炮塔左侧的储物箱标错了
[模型网评测]轰(HONG)-1/35 ZSU-23-4石勒喀河自行高炮(H5001)

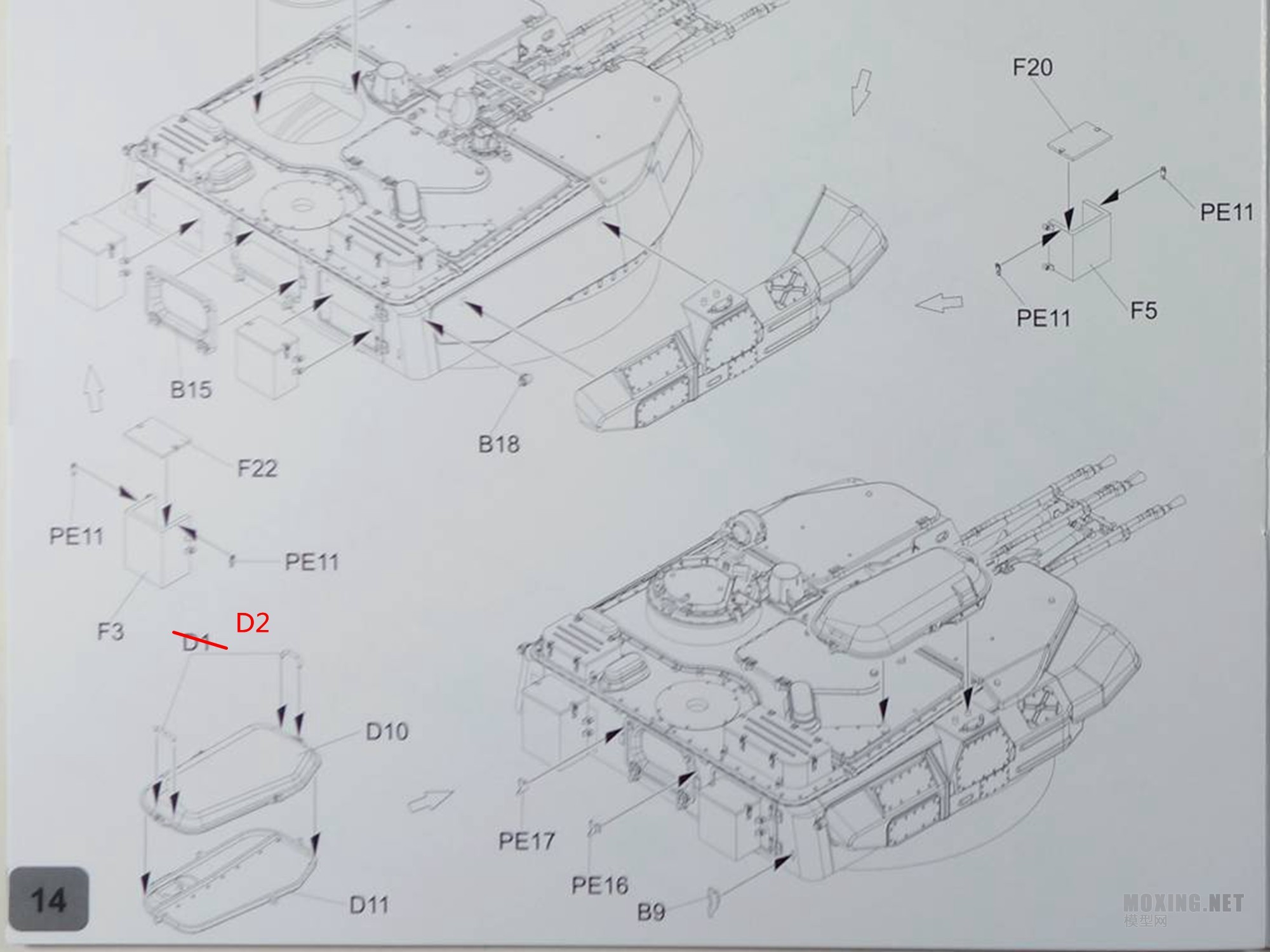

空气滤清器上的把手应该是D2零件
[模型网评测]轰(HONG)-1/35 ZSU-23-4石勒喀河自行高炮(H5001)

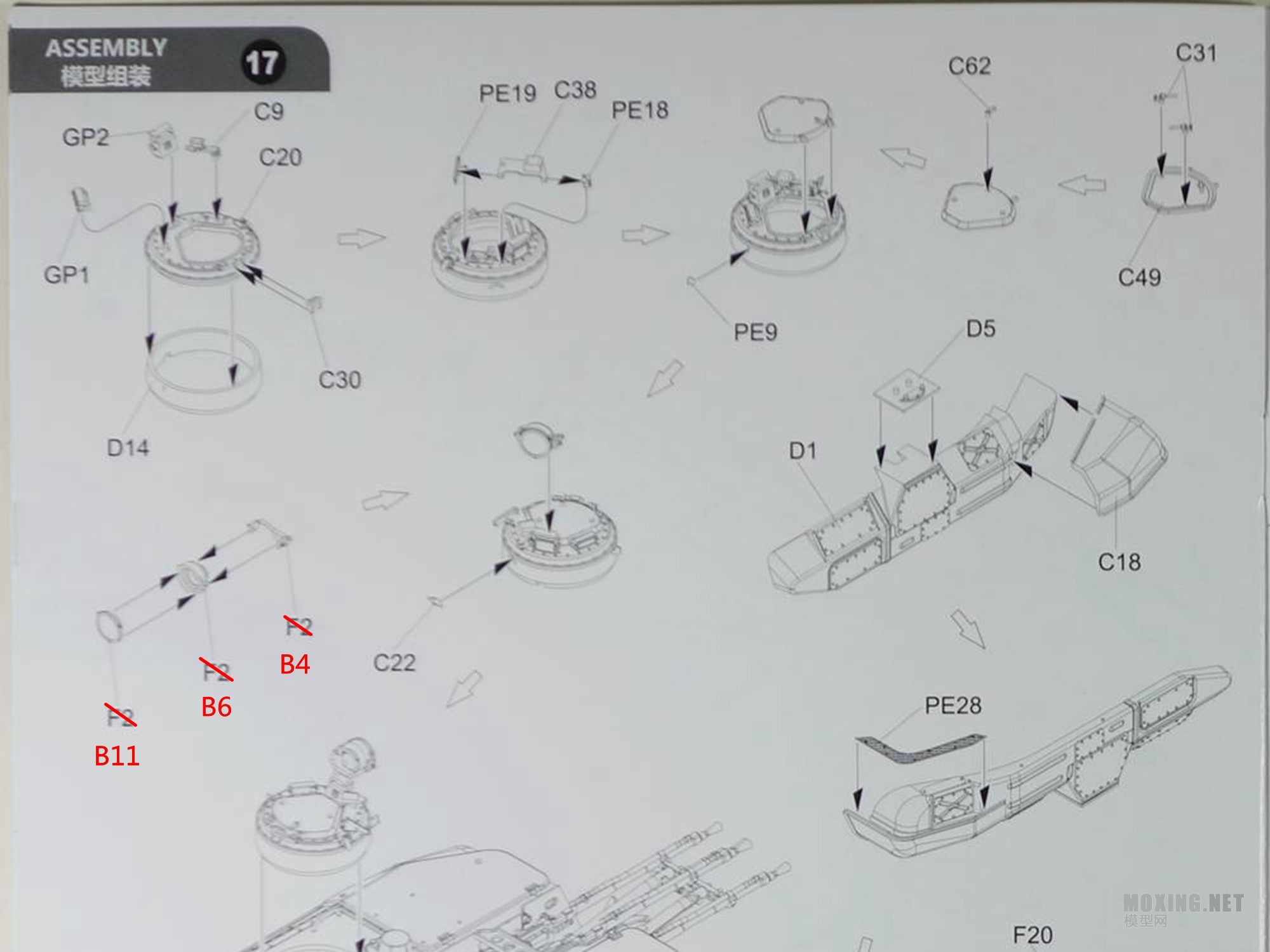

指挥塔红外探照灯的零件标错了
[模型网评测]轰(HONG)-1/35 ZSU-23-4石勒喀河自行高炮(H5001)

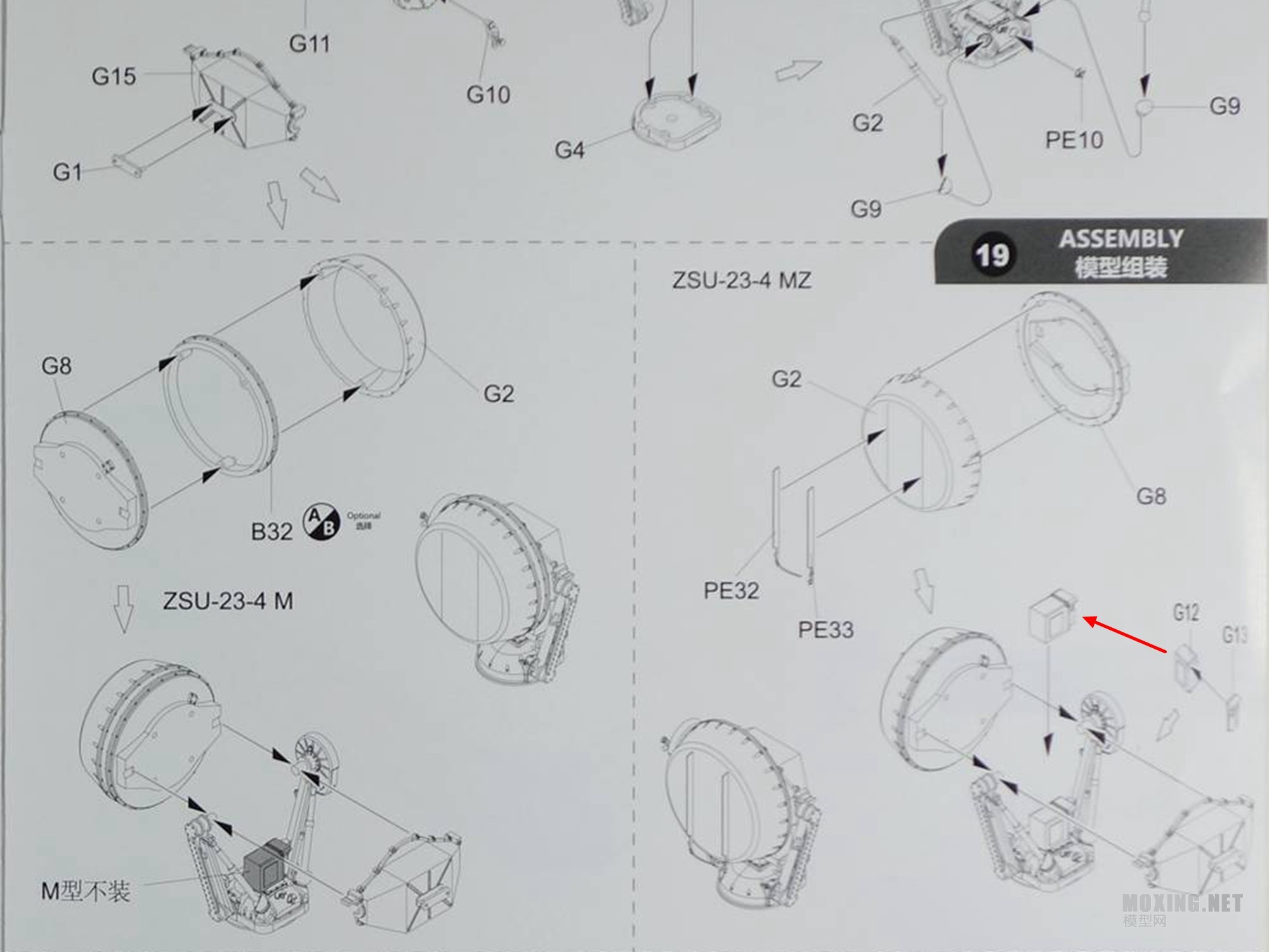

这里只是个小说明。ZSU-23-4M和MZ的本质区别就是这个敌我识别用的无线电应答机
[模型网评测]轰(HONG)-1/35 ZSU-23-4石勒喀河自行高炮(H5001)
