[模型网评测]AFVclub-1/35 M24"霞飞"轻型坦克 英国版(AF35210)-开盒一览

发布时间:2016-02-11 作者:dashuang21 来源:本站原创 浏览次数:0 网友评论 0


感谢AFV Club 提供评测产品,
本文由 www.moxing.net(模型网)独家刊发,禁止随意转载,欲转载请先联系本站。

[模型网评测]AFVclub-1/35 M24 霞飞 轻型坦克 英国版(AF35210)

[模型网评测]AFVclub-1/35 M24 霞飞 轻型坦克 英国版(AF35210) [模型网评测]AFVclub-1/35 M24 霞飞 轻型坦克 英国版(AF35210) [模型网评测]AFVclub-1/35 M24 霞飞 轻型坦克 英国版(AF35210)
    1943年3月,美 国军火部决定研制一种全新的轻型坦克,新车将采用在M5上成功使用的液力变速箱和Cadillac双联发动机,车重要求在18短吨,但是装甲减少到 25mm以减轻重量,但是由于采用倾斜装甲的设计,其炮塔正面的防护实际有37mm,为了提高机动性能,扭杆式悬挂取代了VVSS。全新的样车定名为 T24,1943年10月T24的头两辆样车被称产出来,此样车设计得相当成功,军火部决定订造1000辆,很快就追加到5000辆,其批量生产由Massey-Harris和Cadillac接手。从44年3月到战争结束前(8月)共生产了4415辆。1944年4月,T24坦克样车定型,称为M24轻型坦克,并以美国陆军阿德纳·R·霞飞将军的名字命名,通称为“霞飞”(Chaffee)坦克。
M24轻型坦克为传统的三人炮塔 式坦克,车内由前至后分为驾驶室、战斗室和发动机室。战斗全重18.37吨,乘员5人,即车长、炮长、装填手、驾驶员和副驾驶员。车长(炮向 前)5.486米,车宽2.95米,车高(至指挥塔顶)2.46米。驾驶员位于车体内前部左侧,副驾驶员(兼机电员和前机枪手)位于右侧,他们各有1扇拨 转式舱门和1具潜望镜,并设有安全门。车首上倾斜装甲板中部开有1个六边形窗口,装有1块活动盖板,盖板打开后,便于检修车辆转向机构。窗口右边装1挺前 机枪。车长位于炮塔内左侧,炮长和装填手位于炮塔内右侧,每人各有1扇可向前开启的舱门。车长指挥塔为固定式,其顶舱可旋转,上边装有6具观察镜和1具潜 望镜。炮塔内有1个备用座椅,供部队指挥官使用。炮塔顶后部装有1挺高射机枪,炮塔正中央装有1门火炮,火炮右侧有1挺并列机枪。主要武器是1门M6型 75毫米火炮,采用单肉身管、半自动横楔式炮闩及同心式反后坐装置。后坐装置与炮管同心安装在一起,除具有驻腿退作用外,还起倒向作用。火炮可发射被帽穿 甲弹和榴弹,弹药基数48发。其中穿甲弹的初速为860米/秒。火炮装有电击发和手击发两种装置。火控系统包括炮塔的电液操纵和手操纵方向机、陀螺仪式火 炮稳定器 、观瞄装置、象限仪和方位仪等。火炮方向射界为360度,高低射界为-10~+15度。辅助武器有1挺M2型12.7毫米高射机枪、1挺1919型 7.62毫米并列机枪和1挺相同型号的前机枪,12.7毫米机枪的弹药基数为440发,7.62毫米机枪的弹药基数为3750发。
发动机为2台“卡迪拉 克”44T24型V8水冷4冲程汽油机,位于车体后部,在转速3400转/分时,每台发动机的功率为80.85千瓦。每台发动机的动力分别经液力耦合器、 行星变速箱传至位于车体前部的传动箱,再经双差速转向机构、单级齿轮式侧减速器到主动轮。传动装置为液力机械式,只有4个前进档而没有倒档。坦克要借助加 力减速器的倒档机构才能倒车。操纵装置有2套,副驾驶员代替驾驶员操纵时不必换座位。行动装置每侧有5个负重轮和3个托带轮,主动轮在前,诱导轮在后,在 第1、2、4和5负重轮处装有液压减振器,行动装置上部有裙板保护。悬挂装置为独立扭杆,单销式履带带有橡胶衬垫和中央诱导齿。坦克最大速度55千米/小 时,最大行程240千米。
车体和炮塔为均质钢装甲结构,车 体前装甲板厚30毫米,倾角60度;前下装甲板厚25.4毫米,两侧装甲板厚25.4毫米,倾角78度;后部装甲板19毫米,倾角78度;顶部和底部装甲 板厚12.7毫米。炮塔装甲板厚38毫米。车内备有2个灭火瓶,一个是固定式的,安装在发动机室内,另一个是便携式的,安装在乘员室。

M24主要性能数据列表
战斗全重
18.37t

车 长
5.486m

车 宽
2.95m

车 高
2.46m

引 擎
2x44T24 V8

最大速度
公路/越野:55/n.a. km/h

最大行程
公路/越野:240/n.a. km

乘 员
5人

火力装备
75mm Gun M6 ; 2x.30 caliber MG M1919 ; 1x12.7mm M2 MG

弹 药
75mm:48发 ; 7.62mm:3750发 ; 12.7mm:440发

装 甲
12.7-38mm

爬 坡 度
31度

过直墙高
0.91m

越 壕 宽
2.44m

涉 水 深
1.02m

M24的火力不足以对付德国坦克,但是在二战中M24确有两辆虎的战果,45年3月初在德国Domagen,美国第四骑兵侦察群,F连的M24在很近的距离突然遭遇两辆虎式,由于是突然遭遇,双方都无准备,但是M24凭借良好的机动性能和很快的炮塔转速,在虎式笨重的炮塔转过来之前,抢占侧面位置,在短时间内接连名中虎式炮塔和车体侧后十余发,但仍没有击穿,但是引发虎式弹药和燃油爆炸,成功摧毁两辆虎式。这个战绩是在没有代表性,但是却引起了其他 M24部队的打虎狂潮,不过战争已近结束,并无其他机会。

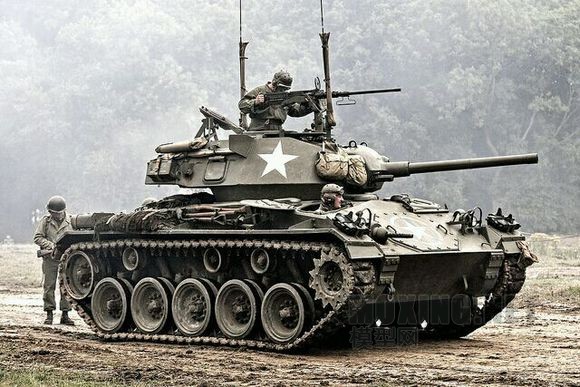

英国版霞飞坦克图片

[模型网评测]AFVclub-1/35 M24 霞飞 轻型坦克 英国版(AF35210)

英国博文顿坦克博物馆里的M24霞飞坦克
[模型网评测]AFVclub-1/35 M24 霞飞 轻型坦克 英国版(AF35210)
根据租借法案,美国曾提供给英军一部分霞飞坦克。下面就是我们本次评测的主角,AFV出品的M24霞飞坦克英国版。由于之前AFV已经出品了美国版以及韩战版的M24,所以本次除了对模型板件评测以外,还会比较下英国版的霞飞与之前两个版本的相同及不同之处。
