[模型网评测]AFVclub-1/35美国MIM-72/M730A1小檞树防空导弹系统(AF35002)

小槲树 MIM-72 地空导弹
美国于1965年在“响尾蛇”空空导弹基础上改进而成，1969年装备美陆军。有A 、C 、E 、G、H型号，台湾引进的是A型的舰用型和C型的舰用型。1972年装备部队，主要用于单舰防空。1973年台湾开始向美购进该型导弹，将其安装在驱逐舰上，担负低空、近程防空任务。台湾海军多数艘驱逐舰安装有该型导弹系统，每个系统配有12枚导弹，有4枚装在发射架上处于待射状态，其余均储存在发射架底座内。C型于1978年装备美军，台湾于90年代初购入并装备陆军独立装甲旅属防空炮兵连，与 40毫米高炮配合使用。　　

性能特点：
①结构简单、使用方便。
②采用光学瞄准和被动红外寻的制导。
③采用履带车底盘，越野性、机动性好。
④导弹射程、射高较小，杀伤威力低。
⑤舰用型对作战环境要求高，仅限于白天和晴天条件下使用，只能尾追攻击，不具备全方位作战能力。
主要改型：
RIM-72A 。台湾引进的舰载型，采用四联方式发射，主要装备驱逐舰上用于单舰防空。
MIM-72C 。装备台陆军和海军陆战队，采用履带车辆底盘，机动性较好，精度与抗干扰能力较 A型有所提高，具备一定的“发射后不管 ”能力。

基本数据：
RIM-72A
弹长 2.91 米
弹径 0.127 米
翼尾 0.64 米
弹重 85 千克
动力装置固体火箭发动机
射程 0.5 ～ 6 千米
速度 2.5 马赫
制导方式光学瞄准，红外寻的
战斗部烈性炸药 4.5 千克，主动激光近炸引信
弹头种类 11.35 千克制破片
命中概率　　 50%
发射方式舰载四联
发射速度 4 枚 / 分
战斗全重 13024 千克
MIM-72C
弹长 2.9 米
弹径 0.12 米
翼尾 0.64 米
弹重 86.2 千克
动力装置固体火箭发动机
射程 0.5 ～ 6 千米
速度 2.5 马赫
制导方式光学瞄准 , 红外寻的
战斗部烈性炸药 4.5 千克，主动激光近炸引信
弹头种类 11.35 千克制破片
命中概率　　 50%
发射方式车载四联
发射速度 4 枚 / 分
战斗全重 13024 千克

识别特征：
①裸弹挂装在四联发射架上，每侧两枚。
②弹体外形与 AIM-9 类似，弹体直径较小，两组各 4 片控制翼面，第一组位于弹体头部，三角形，第二组位于弹体底端面积较大，前级后掠，翼尖部分宽度较大，整体呈梯形。
③C型与舰用型区别是：A型弹头为尖卵形，早期舰用型为圆柱形。

概观
类型    地对空导弹
服役    1969
设计生产    罗拉尔（Loral）公司
技术数据
长度    2.9 米
直径    0.127 米
翼展    0.63 米
负载重量    11公斤
整体总重    86 公斤
发动机    Mk 50 固体火箭引擎
推力12.2kN，可烧4.7秒 (MIM-72A/C)
M121 无烟固体火箭引擎
最大速度    1.5马赫
有效射程    500到6,000米(MIM-72A/C)
最大高度    3000米
飞行高度    15到3,000米
制导方式    被动红外线导引
弹头    Mk48连续杆弹头
引信    延迟引信、碰炸引信
发射平台    船舰，车辆

檞树导弹系统，以英文 Chaparral 而得名，是一种自走式地对空导弹系统，使用AIM-9响尾蛇导弹，配套的发射载具由M113 装甲人员运输车衍生而来。1969年进入美国陆军服役，于 1990年到1998年间退出现役。作战时通常与M163火神（Vulcan）式防空炮车搭配部署，M163负责极近距离防空，檞树则负责M163所不及之处。

发展历史
美国陆军航空及导弹司令部（United States Army Aviation and Missile Command, MICOM）于1965年与罗拉尔（Loral）公司签订合约开始发展与试射工作，目标是取代被取消发展的MIM-46大槌（Mauler）导弹。第一枚 XMIM-72A导弹于1967年运交美国陆军，第一套完整版系统则于1969年5月开始作战部署。
本系统亦可搭配小型目标获得雷达（即AN/MPQ-49前线警戒雷达（Forward Area Alerting Radar, FAAR））共同作业。该雷达于1966年开始发展，可用车辆进行机动，用以支援檞树／火神防空系统，部署在战区前缘（Forward Edge of Battle Area, FEBA）担任防空警戒任务。

概述
早期MIM-72A导弹是由美国海军使用的AIM-9D响尾蛇导弹修改而成，主要差异在于MIM-72A两片弹翼采固定式而非活动式；以 Mk50固体火箭发动机取代AIM-9D使用的Mk36 Mod 5火箭发动机。因为与FIM-43红眼（Redeye）导弹一样装置第一代红外线寻标器，故仅具有追尾攻击能力，很容易被Mi-24雌鹿（Hind）式攻击／运输直升机上装置的L166红外线干扰装置反制。MIM-72B与MIM-72A相同，不过仅作为训练用途，另改用不同的弹头引信。
1974年起，新一代改良型MIM-72C问世，采用福特航太公司发展出来的AN/DAW-1B全向位寻标器，并具有红外线反反制（IRCCM）能力；另外装用M817多普勒雷达近发引信及M250高爆破片弹头；有效射程增加至9公里。C型于1976年至1981年间量产，并于1978 年起开始作战部署。实验用的D型导弹则是在A型导弹弹体上装用C型的寻标器，但本型导弹并未进入服役。

檞树系统在接获预警资料后，射手先行调整发射站的方位，以光学瞄准仪作目视瞄准，等待导弹寻标器锁定目标。由于导弹寻标器的视轴与光学瞄准仪的十字瞄准线已整合为一，所以光学瞄准仪追瞄或锁定目标的动作，等于导弹寻标器在追踪或锁定目标。但前述的操作说明显示本系统只能于日间接战，而且目标的追踪和锁定距离不能超过射手的目视追踪和搜索的距离；同时，本系统也不适合用于接战直升机或位于掩蔽物后方的盘旋目标。
      1977年，福特航太公司和德州仪器公司（Texas Instruments, TI）启动一项计划，借由在M54发射站上安装一具前视红外线（FLIR）摄影机，提供檞树导弹全天候接战的能力。1978年的试射中也测试了新的低排烟量火箭推进器，大幅改善了发射后的视野清晰度，使导弹更容易进入追击航线。该次的试射十分成功，促使FLIR摄影机的安装计划于1984年9月展开。服役中的导弹换用低排烟量火箭发动机后，称为MIM-72E，而依E型规格新生产的导弹则称为MIM-72F。
      最重要的改良计划始自1980年，重点项目是换用FIM-92刺针导弹的寻标器，使 MIM-72导弹具备偏离轴线（off-axis）的追瞄和锁定能力，有效排除热焰弹的干扰。福特航太公司于1982年签订合约开始生产这种改良型导弹，编号MIM-72G，而所有已生产的导弹在1980年代晚期之前都被提升到MIM-72G的规格。直到1991年之前，G型导弹持续量产，然而同时间本系统已逐渐自美国陆军退役，转交国民兵部队操作。
      两种只供外销用的MIM-72曾进行生产。MIM-72H是MIM-72F的外销版，而MIM-72J则是MIM-72G的降级外销版（主要降低了导引装置和飞控系统的功能）。
[模型网评测]AFVclub-1/35美国MIM-72/M730A1小檞树防空导弹系统(AF35002)

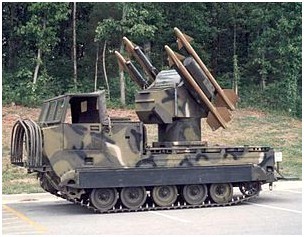

M730履带载具
M730履带载具由M548履带载具修改而来，发动机舱及乘员舱位于车体前方，后方则装置M54导弹发射装置，多以防水帆布覆盖作为保护。本型载具采扭力杆承载系统，两侧各有5个路轮，前后方各有1个驱动轮和1个惰轮，第一及第五个路轮的扭力杆上装有油压避震器。车头两侧各有1组红外线灯，具有两栖能力，以履带打水的方式前进（时速5.5公里／小时）。
1982年，美国陆军以用于M113装甲运兵车改良计划的“选择性装备可靠度改良Reliability Improvement for Selected Equipment，RISE）”套件改良M730载具，改装后称为M730A2。该套件主要以底特律柴油引擎（Detroit Diesel）公司6V- 53T水冷式增压柴油发动机，汰换原使用的6V-53水冷式柴油发动机（同公司生产），最大马力输出由210hp提升为 275hp改善车辆机动性。

海军版（海檞树）
C型导弹曾发展出海军用版本，又称为RIM-72C海檞树（Sea Chaparral），但未获美国海军采用，反而是中华民国海军选用为各级舰艇的防空武器。
衍生型

MIM-72A －由美国海军使用的AIM-9D响尾蛇导弹修改而成。
MIM-72B －训练用。
MIM-72C －第一代改良型，装有AN/DAW-1B全向位寻标器（具有红外线反反制（IRCCM）能力）、M817近发引信及M250高爆破片弹头，有效射程增加至 9,000米。于1976年到1981年间量产，1978年11月进入现役。
- RIM-72C －海军型MIM-72C，美国海军曾评估，但最后并未采用，反而是中华民国海军采用，海军称为海榭树防空导弹。
MIM-72D －实验用导弹，量产前取消发展。
MIM-72E － MIM-72C导弹，但装用M121低排烟量火箭发动机。
MIM-72F －采用AN/DAW-1寻标器（无IRCCM能力）的MIN-72C导弹外销型，并装有改良型M121低排烟量火箭发动机。
MIM-72G －第二代改良型。改用AN/DAW-2蔷薇花纹式扫描寻标器，具有强大的红外线反反制（IRCCM）能力，同样的寻标器也被FIM-92刺针（Stinger）导弹采用。这型导弹在1980年代末期取代了早期使用的各次型导弹，直到1991年之前仍持续量产。
MIM-72H － MIM-72F的外销型。
MIM-72J － MIM-72G的降级外销型。
M30 －训练用。
