[模型网对比评测]MENG(SS-009)VS小号手(01020)-1/35俄罗斯9A52-2"龙卷风"火箭炮-实车简介

发布时间：2015-11-27 作者：沙漠兔鹰来源：本站原创浏览次数：0 网友评论 0 条

本文由www.moxing.net(模型网)独家刊发，请勿私自转载，欲转载请先联系本站。

[模型网对比评测]俄罗斯9A52-2龙卷风火箭炮 MENG(SS-009)VS小号手(01020)

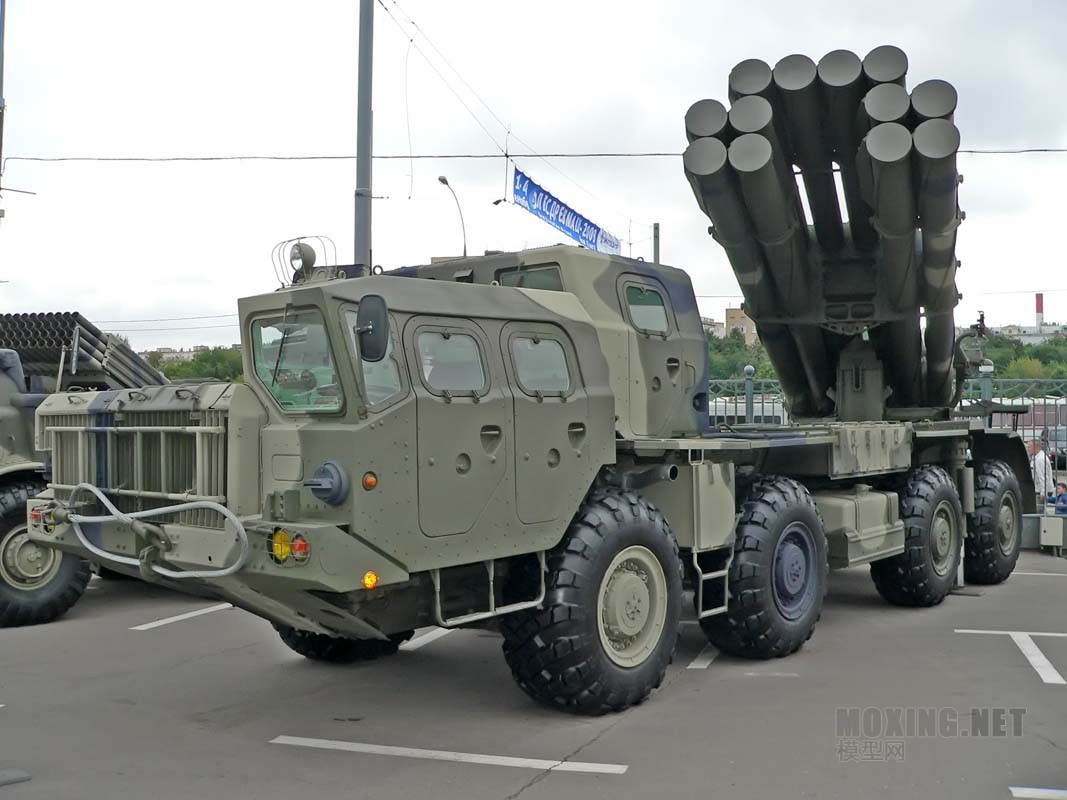

实车简介
龙卷风火箭炮的设计型号为 9A52，整个系统的设计局型号为9K58，由位于俄罗斯图拉市的(Tula)合金精密仪表设计局(Splav State Research and Production Association)研制，该设计局也是BM-21、BM-28火箭炮系统的研制者。 9K58系统于1983年设计定型，1987年入役，最初为 14管，1990年2月在吉隆坡举办的亚洲防务展览会上首次公开展出时变 “龙卷风”多管火箭炮
为现在的12管样式。该炮被北约称为M1983型，是苏联(包括俄罗斯)最大口径的火箭炮，主要装备苏联军属远程火箭炮兵旅，每旅下辖3个营，每营下属3个连，连各装备3辆9A32型发射车和1辆9T234-2装填-运输车，全旅共27台发射车。龙卷风火箭炮旅主要担负军作战地域内的火力支援，压制和歼灭有生力量，摧毁装甲目标、炮兵连队，同时也可加强到主要进攻轴线师以提高突击火力密度，打击正面之敌集团军的前沿机场、军师指挥所、仓库。 1989年，更加现代化的9K58-2系统(对外军售时称龙卷风-M)进入一线并逐步取代旧型号，担负起火力突击己方前沿20-70公里范围内敌装甲部队、指挥中枢、机降部队登机场地(苏军一直对美军的直升机蛙跳战术十分忌惮，在各兵种战术教令中均强调及时寻歼其部队及集结场所)、防空阵地等高价值目标的重担。 9K58-2系统改为团-营编制，全团配属12台9A32-2型发射车、3台 9T234-2装填车和1台指挥车。9T234-2装填车的驾驶舱为两部分，分别位于发动机舱两侧，中间为水箱散热器。驾驶室后车厢内载有12枚待发火箭弹，车体后部右侧装有液压驱动的装填起重机，回转范围为左50度，右90度，最大起吊质量850公斤。装填时，装填车与发射车车尾对接，装弹架挂在发射车定向发射管尾部进行装填。3名操作手可在20分钟内将12发火箭弹装填到发射车上。一直以来，苏军炮兵都十分重视火炮指挥系统，为了发挥龙卷风M系统的巨大潜力，合金设计局为其配属了康土尔(Kontur)生产联合企业新研制的饲养笼(Vivari)指挥控制车，并将此系统也配备到装备基本型的各旅中。龙卷风火箭炮旅(团)配属的饲养笼自动化射击指挥系统在以往旧型号基础上进行了很大改进，具有搜集分析目标信息，对全旅的火力进行集中和规划、与各类情报来源进行作战情报交互的能力，这和美军M-270系统的TF火力控制分发系统(Take Fire)基本类似。该系统装在1K123射击指挥控制车内。指挥车采用卡玛斯(Kamaz)- 4310越野卡车底盘，为了抛开油机、变电车等专用电源站机动，指挥车后面拖挂了1台发电机拖车，可自行发电，相比以往的炮兵指挥系统来说是个很大的进步。为了保证指挥员的舒适，车内还装有空调、过滤通风设备和加热设备等，可供连续作战36小时。指挥车内置2台E-713计算机、综合战术态势显示设备、C3I终端和保密通信加密机，可为每台发射车分发目标弹道数据。其中E-713计算机为俄罗斯90年代最新技术，是一台固化程序专用计算机，具有很高的计算速度，而且体积较前一代E- 167专用弹道计算机小得多。其作战软件功能包括：接收、处理、储存、显示和发出指令；向上报告战斗部队的位置及准备状况，向下传达攻击指令，并以图表形式指定目标，给出火力分配建议；制定集中攻击和对敌各纵队攻击的火力计划，计算坐标方位角；同时为6门旋风火箭炮计算射击诸元，根据气象数据提供气象报告等。而执行这些程序所用的随机存储器内存仅96K，只读存储器内存288K，可见俄罗斯软件工程师深厚的数学功底。为了在频繁的机动中仍能保证有力的指挥，指挥车采用了2台高频电台和2台甚高频电台，可保证运动时50千米和停车时350千米距离内的可靠无线电联络。指挥车向发射车的通信由R-173M甚高频电台完成，指挥车间和向上的通信借助P-171M10Y高频电台进行，通过无线电中继台和有线通信线路实现线路间的数据交换。如果遭受干扰，系统能在1秒钟内接通备用通信通道，并转入跳频模式工作，具有很强的保密和抗干扰能力。此外还配有1台卫星通信车，可通过通信卫星和上级进行沟通。作战时，全旅(团)的火箭炮发射车以指挥车为中心站建立通信-数传网络，中间配属1-2台转发、备份用的中继车，主要的指挥任务在中心站上完成，但中继车也能介入，当中心站处于无法指挥的情况下，作战软件自动将指挥权交给中继车。这样的设计实际上使龙卷风系统的指挥结构成为扁平网状结构，而非苏军以往的树状垂直指挥模式。指挥网络能实时转发来自卫星、指挥中心等C3I系统的信息，或将基层火力单位附属的侦察车所发现的目标诸元送给上级进行判别处理。通过该系统可让上级指挥官直接和单个发射车交互，也可让不同的营互传信息。实际上，这种布置已经摆脱了苏联红军时代从上至下的树状指挥-通信-情报交换模式，接近美军的Link数据链网络系统，所以，西方国家一味贬低俄罗斯军队的指挥模式其实缺乏根据。
龙卷风系统采用了多种无控和末制导火箭弹。共同特点是采用了初始段简易惯性制导(Inertial Navigation System，INS)，还采用姿态控制、弹体旋转稳定和自动修正技术，火箭弹的散布精度技术。通过弹上的自动修正系统、陀螺定向仪和燃气控制系统三者配合使射击精度大为提高。
当火箭弹发射离开导向管后，尾端的弹翼自动张开，控制弹围绕纵轴自旋，以减小风力对飞行弹道的影响。在飞行过程中，还可通过高压气瓶推动液压动作筒控制火箭弹根据弹上传感器获得的姿态信息修正弹道。通过这些措施，可将误差控制在射程的0.21%之内：其密集度指标与传统火箭炮相比提高了3倍，达1/300×1/300，接近普通身管火炮的精度。最大射程上的横向圆概率偏差(circular-error probable ，CEP)平均为100-120米，纵向误差为220米。齐射时，1台发射车能在38秒内发射完12枚火箭弹，覆盖672000平方米的区域。虽然口径增加不多，但精度上的巨大提高使得龙卷风系统的打击威力大大增加，6辆发射车的齐射威力就相当于以往2个旅9K57飓风火箭炮的效果。按照苏联装甲兵作战教令，对于突破正面的师要予以火力、兵器等诸多方面的保障，因此对主要方向上的营加强配备，每营配2辆弹药装填车情况下可实施连续多次齐射。在装备之初，9K-58系统仅有1种装备爆炸装药的9M35F高爆弹头的9M55A火箭弹，该弹用于攻击轻型装甲车辆、防御工事或人员，射程虽然远但杀伤威力和打击灵活性不足。为提高作战威力和军售竞争力，俄罗斯近年来研制了不少新型号的火箭弹和战斗部，在多次国际武器展上频繁亮相，为龙卷风系统打出了响亮的牌子。
[模型网对比评测]俄罗斯9A52-2龙卷风火箭炮 MENG(SS-009)VS小号手(01020)

性能参数
服役时间 :1987年
人员:4人
战斗全重 : 43.7 吨
全长:2.4米
底盘长度:12.4米
宽:3.1米
高:3.1米
口径 :300毫米
定向管数 :12
齐射时间 :38秒
单发发射间隔 :3秒
再装填时间 :36分钟
回旋角度 :60度
俯仰度 :0-+55度
火控系统 :PG-1M 全景瞄准镜(PANTEL)
瞄准仪 :K-1
火控计算机 :CBK-400计算机
定位系统 :NR-50惯性导航系统
火箭弹质量 :800公斤
最大射程 :90公里
最小射程 :20公里
底盘型号 :MAZ-543
发动机型号 :V-12
发动机功率 :525马力
最大速度 :60公里/小时
战斗载重行程 :850公里
爬坡度 :30°
无准备涉水深 :1.1米
行军转战斗时间 :3分钟
战斗转行军时间 :3分钟
