[模型网评测]HOBBYBOSS-1/35瑞典CV9035步兵战车(83823)-制作过程1-履带,悬挂系统

发布时间：2015-06-03 作者：影舞者 来源：本站原创 浏览次数：0 网友评论 0 条

1、先处理最繁琐的零件：履带，履带由两部分组成，履带及履带上的橡胶片，整个模型做繁琐的部分也就在此，建议橡胶片先不和履带合体，等上完色后，再粘上去，不然一个个手涂就太累了。橡胶片零件共计：184个。
模型盒子的好处之一，白色的胶带，是美纹纸，价格便宜、量大。




2、履带水口修完后，找个小盒子装起来，等地盘装好后，开始组装。履带零件共计：179


3、第二繁琐的就是路轮
路轮上开的水口位置不好，部分细节会被打磨掉，不过可以考虑把路轮水口放在和履带接触的一面，瑕疵遮盖起来，路轮前后两个零件粘的时候，注意把有水口的位置粘齐。


路轮共计14个，主动轮2个，从动轮2个，路轮内圈28个（这个零件没有多余的，注意打磨水口的时候不要打磨坏）


路轮内圈单独开出，可能是为了分色方便。


从动轮和实物对比


主动轮和实物对比


路轮和实物对比

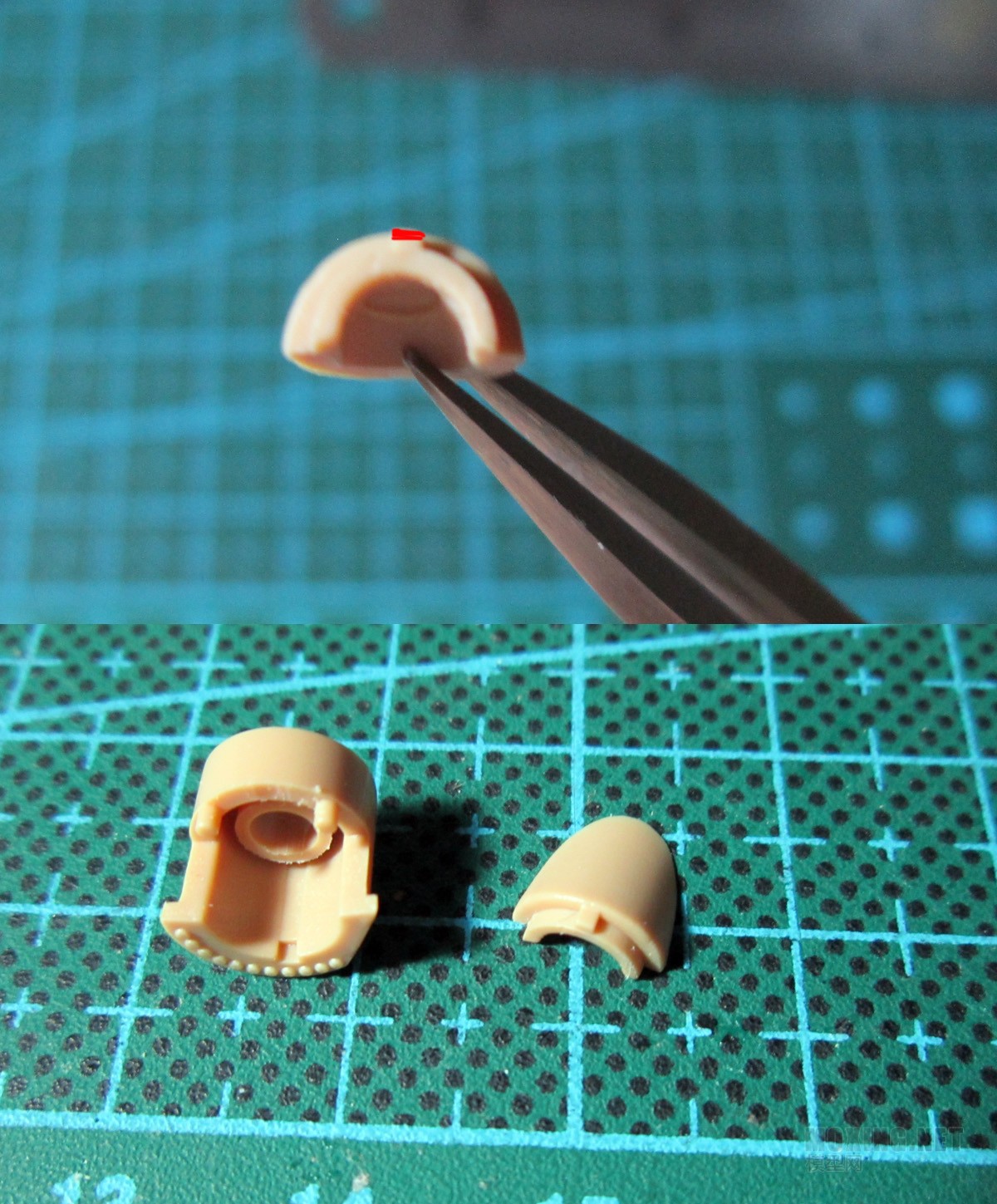

D15零件的定位点红色部分要削去一点，这样才可以和B5零件紧密结合。D11悬臂的定位点也一样。


悬臂在粘的时候，要保持在同一水平线上，不然套上路轮后，有的路轮会悬空，再修整起来就比较麻烦。


说明书上J4零件标错，应为J5。


说明书上J3零件和J5零件粘的位置有误，应该把J3零件反过来粘。


修正后和实物对比。


说明书上B9零件和B22零件和B20组装顺序有误。多假组，多参考实物图就能发现问题。


修正后和实物对比。
