[模型网评测]鹰翔-1/700"水中仙女(NAIAD)"号轻巡洋舰(FH1112)-组装过程2

发布时间：2015-03-03 作者：糖水罐头 来源：本站原创 浏览次数：0 网友评论 0 条

舰桥建筑细节，鹰翔套件的精细度表现的淋漓尽致，仔细观察舷窗位置，非贯穿式开模，但是凹陷较深，免去了手钻开孔，效果很好。如果对比其它品牌700舰船的话基本都是只有舷窗轮廓。)









在制作过程中，经过对比考证图纸发现桅杆爬梯并没有在说明书中列出，好在像爬梯、锚链PE部件向来有多，所以大家可以自行取用改造。

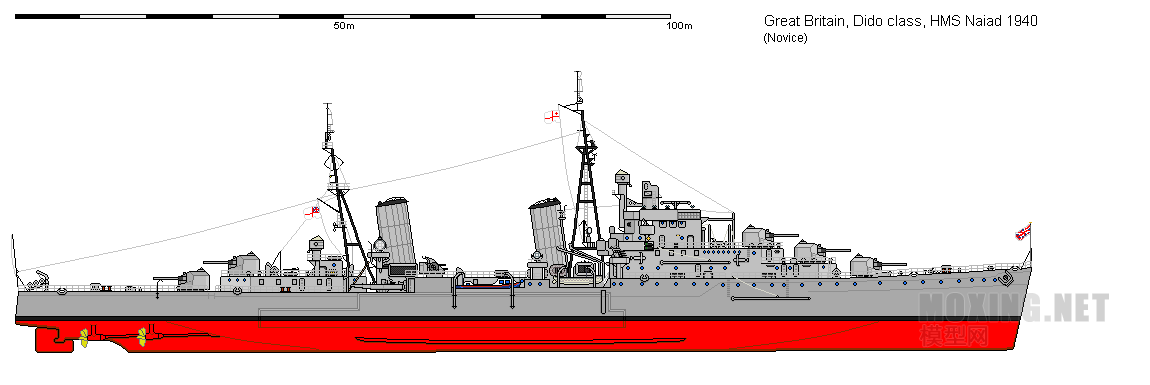

线型图纸




在完工后尽量保持在右舷90度位置拍摄，将照片同比例缩放至线型图大小。经过对比，船体开模基本没有太大偏差，细节部分稍有出入。但是炮塔对应线型图纸比较下来似乎有点大、螺旋桨位置偏低、救生艇吊臂有点大，略显遗憾。当然，图纸与实际舰船或许有所出入也是极有可能的。总之通过线型图和套件完成图的一个对比让大家作为一个了解，毕竟我们并非真正了解那段历史，也并非所谓的考证专家。是非曲直不敢妄下定论，剩下的就全靠大家自行分辨了。



当我仔细观察对比图的时候发现上图拍摄角度似乎没有达到水平，于是补拍一张再次对比，问题就出现了。有没有发现两张图的区别？总之这种对比方式的外界因素很多，拍摄距离、角度、镜头形变都会造成干扰。经过几轮对比，本套模型考证已经相当细致，至于各种位置、大小，反而显得不那么重要了不是吗。

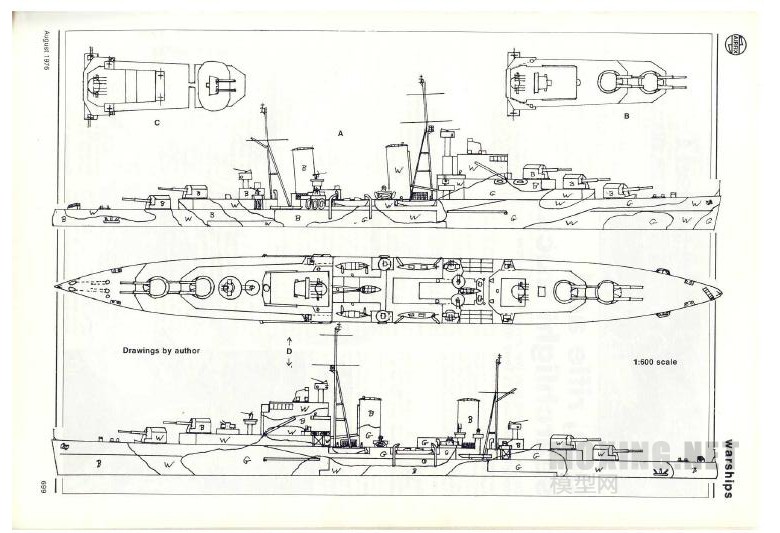

连续做了两张，有点不过瘾，干脆我们又找来另一张线形图进行第三次比对。好端端的一个考证环节似乎变成了娱乐向。。。

然后站长也看得手痒，于是就有了第四张-_-@!突然感觉鹰翔快被玩坏了。。。


最后附上水仙高清线形图 5MB 大小，大家可自行下载，对改造本款模型相当有帮助
