    战斗室与动力室的隔板，隔板的门已经被取掉了。

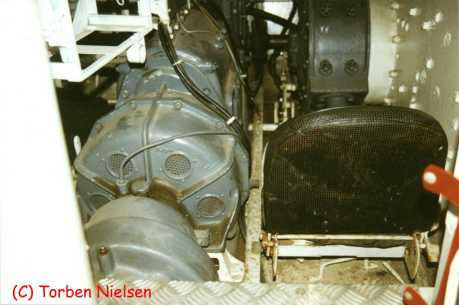

    从战斗室前部拍摄的战斗室内部，透过隔板已经被取掉的门可以看到坦克的动力装置。

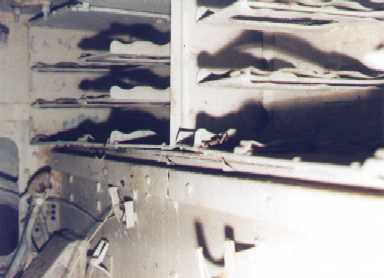

    战斗室的左部分，架子是用来水平存放75mm炮弹的。

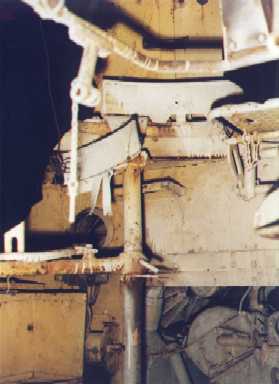

    锥形的物体是炮塔的传动装置，上面有一个摇杆来控制转动，它是由装弹手操作的。在下面还有用来存放炮弹的弹药箱。

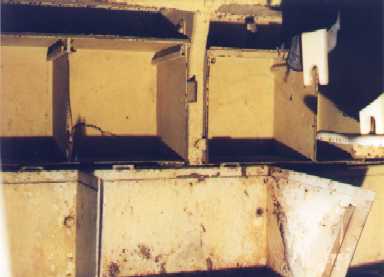

    战斗室右部的弹药箱。

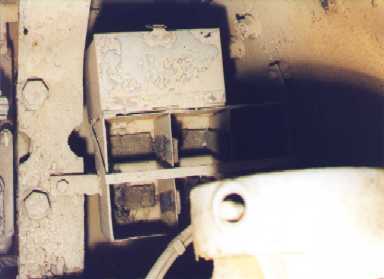

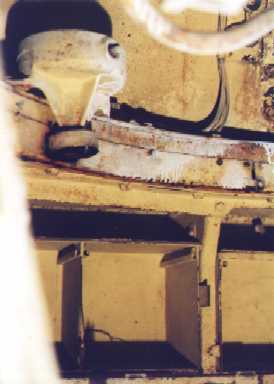

    这里可以清晰的看到炮塔的传动装置，在它左边有几个小盒子，是用来安全存放潜望镜的镜片。

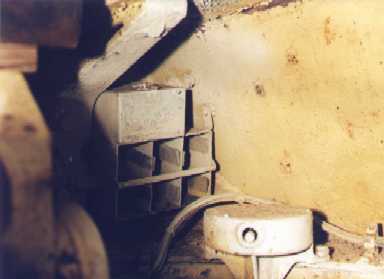

    潜望镜镜片存储盒的特写。



    炮手的位置，右边是IV号坦克的主炮。前方的观测镜已经遗失，如果还在的话，是直接安在小孔上的，在它的左边是炮手观测窗口。

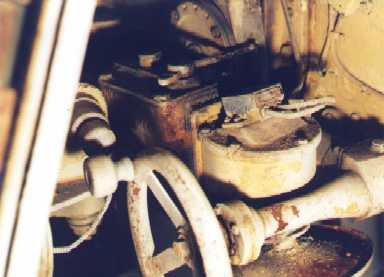

    主炮的旋转手轮，用来太高炮的仰角或者左右移动主炮。



    这是75 mm. KwK 40 L/48 主炮，照片左边是炮手窗口。这里本来应该有个金属支架，它连接了主炮尾部以及战斗室的顶部，用来在坦克行走状态时固定主炮

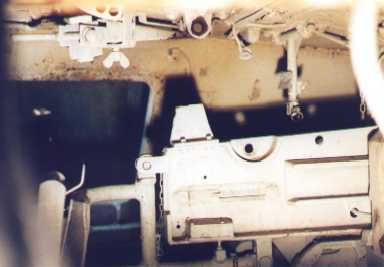

    装弹手的位置，这里有一个MG34并列机枪口，在左边就是主炮。



    车长指挥塔内部，可以看到一块观测镜，它是由一块厚玻璃块制成，下面的那个类似把手的东西是用来打开和关闭观测口。




    从外部拍摄的炮塔，在出口位置的装甲板被去掉了一部分，方便坦克成员逃生。车长指挥塔上已经被叙利亚人改过了，同时还可以看到指挥塔上的观测窗口。



后面的外部资料就不再翻译了。







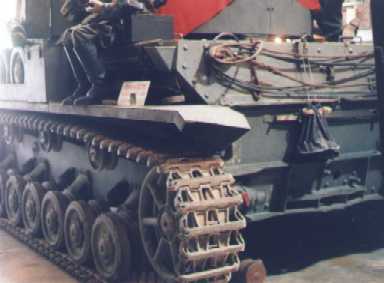

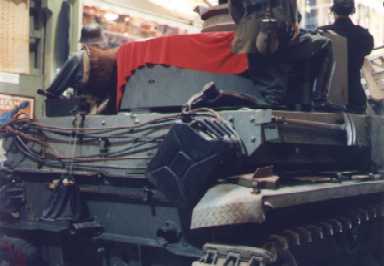

IV号坦克G型部分零件特写：








车长指挥塔内部




无线电操作员位置

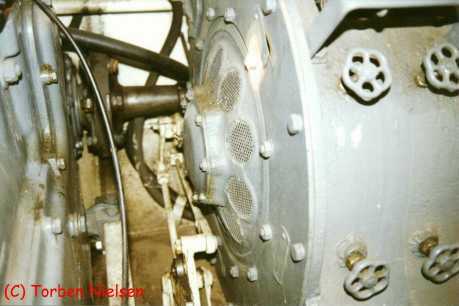

右侧刹车装置

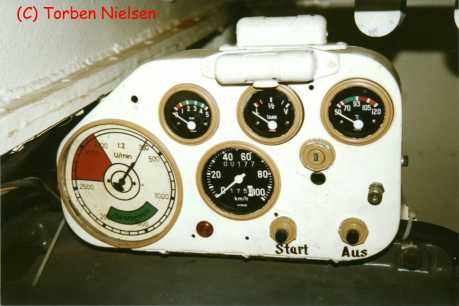

驾驶员右侧的控制板
